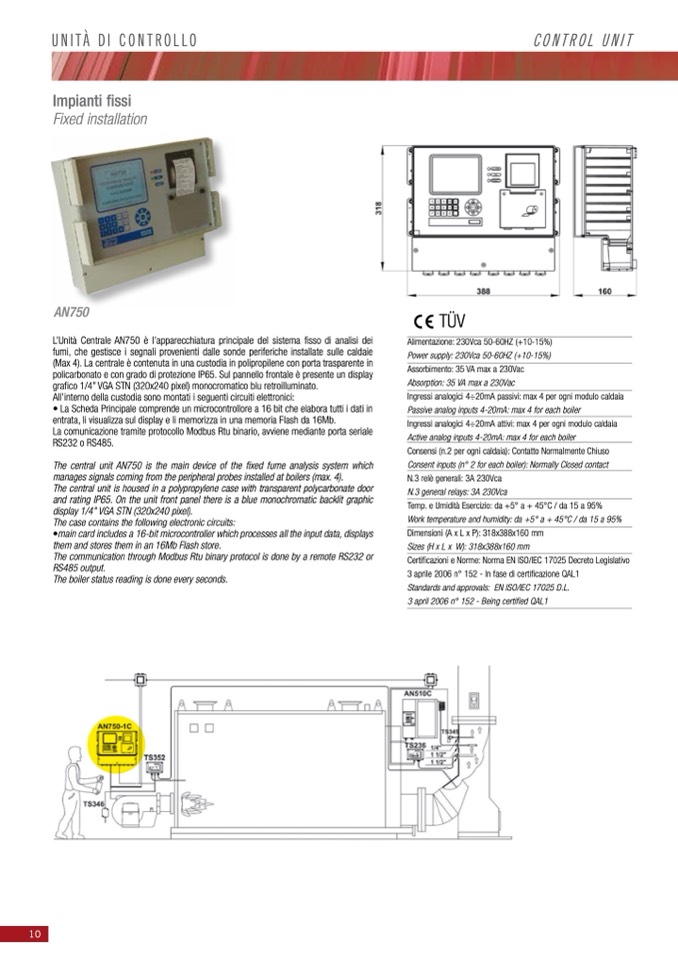

L’Unità Centrale AN750

è l’apparecchiatura principale del sistema fisso di analisi dei

fumi, che gestisce i segnali provenienti dalle sonde periferiche installate sulle caldaie

(Max 4). La centrale è contenuta in una custodia in polipropilene con porta trasparente in

policarbonato e con grado di protezione IP65. Sul pannello frontale è presente un display

grafico 1/4” VGA STN (320x240 pixel) monocromatico blu retroilluminato.

All’interno della custodia sono montati i seguenti circuiti elettronici:

• La Scheda Principale comprende un microcontrollore a 16 bit che elabora tutti i dati in

entrata, li visualizza sul display e li memorizza in una memoria Flash da 16Mb.

La comunicazione tramite protocollo Modbus Rtu binario, avviene mediante porta seriale

RS232 o RS485.

The central unit AN750 is the main device of the fixed fume analysis system which

manages signals coming from the peripheral probes installed at boilers (max. 4).

The central unit is housed in a polypropylene case with transparent polycarbonate door

and rating IP65. On the unit front panel there is a blue monochromatic backlit graphic

display 1/4” VGA STN (320x240 pixel).

The case contains the following electronic circuits:

•main card includes a 16-bit microcontroller which processes all the input data, displays

them and stores them in an 16Mb Flash store.

The communication through Modbus Rtu binary protocol is done by a remote RS232 or

RS485 output.

The boiler status reading is done every seconds.

Alimentazione: 230Vca 50-60HZ (+10-15%)

Power supply: 230Vca 50-60HZ (+10-15%)

Assorbimento: 35 VA max a 230Vac

Absorption: 35 VA max a 230Vac

Ingressi analogici 4÷20mA passivi: max 4 per ogni modulo caldaia

Passive analog inputs 4-20mA: max 4 for each boiler

Ingressi analogici 4÷20mA attivi: max 4 per ogni modulo caldaia

Active analog inputs 4-20mA: max 4 for each boiler

Consensi (n.2 per ogni caldaia): Contatto Normalmente Chiuso

Consent inputs (n° 2 for each boiler): Normally Closed contact

N.3 relè generali: 3A 230Vca

N.3 general relays: 3A 230Vca

Temp. e Umidità Esercizio: da +5° a + 45°C / da 15 a 95%

Work temperature and humidity: da +5° a + 45°C / da 15 a 95%

Dimensioni (A x L x P): 318x388x160 mm

Sizes (H x L x W): 318x388x160 mm

Certificazioni e Norme: Norma EN ISO/IEC 17025 Decreto Legislativo

3 aprile 2006 n° 152 - In fase di certificazione QAL1

Standards and approvals: EN ISO/IEC 17025 D.L.

3 april 2006 n° 152 - Being certified QAL1
