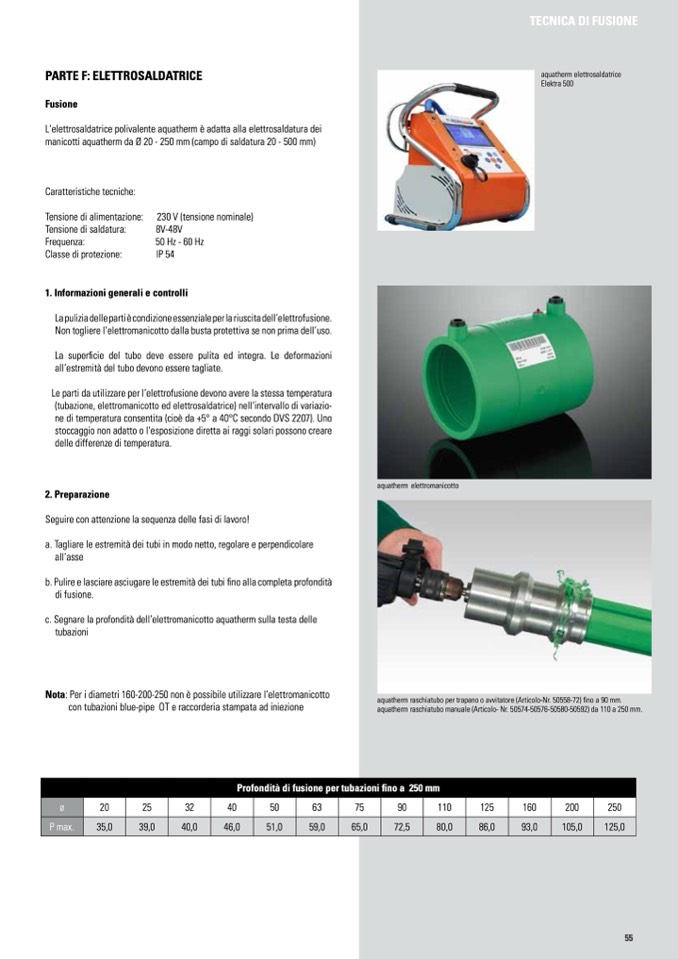

PARTE F: ELETTROSALDATRICE
Fusione
L‘elettrosaldatrice polivalente aquatherm è adatta alla elettrosaldatura dei
manicotti aquatherm da Ø 20 - 250 mm (campo di saldatura 20 - 500 mm)
Caratteristiche tecniche:
Tensione di alimentazione:
Tensione di saldatura:
Frequenza:
Classe di protezione:
230 V (tensione nominale)
8V-48V
50 Hz - 60 Hz
IP 54
1. Informazioni generali e controlli
La pulizia delle parti è condizione essenziale per la riuscita dell’elettrofusione.
Non togliere l’elettromanicotto dalla busta protettiva se non prima dell’uso.
La superficie del tubo deve essere pulita ed integra. Le deformazioni
all‘estremità del tubo devono essere tagliate.
Le parti da utilizzare per l’elettrofusione devono avere la stessa temperatura
(tubazione, elettromanicotto ed elettrosaldatrice) nell‘intervallo di variazio-
ne di temperatura consentita (cioè da +5° a 40°C secondo DVS 2207). Uno
stoccaggio non adatto o l’esposizione diretta ai raggi solari possono creare
delle differenze di temperatura.
2. Preparazione
Seguire con attenzione la sequenza delle fasi di lavoro!
a. Tagliare le estremità dei tubi in modo netto, regolare e perpendicolare
all’asse
b. Pulire e lasciare asciugare le estremità dei tubi fino alla completa profondità
di fusione.
c. Segnare la profondità dell’elettromanicotto aquatherm sulla testa delle
tubazioni
Nota: Per i diametri 160-200-250 non è possibile utilizzare l’elettromanicotto
con tubazioni blue-pipe OT e raccorderia stampata ad iniezione
aquatherm raschiatubo per trapano o avvitatore (Articolo-Nr. 50558-72) fino a 90 mm.
aquatherm raschiatubo manuale (Articolo- Nr. 50574-50576-50580-50592) da 110 a 250 mm.
TECNICA DI FUSIONE
aquatherm elettrosaldatrice
Elektra 500
aquatherm elettromanicotto
Profondità di fusione per tubazioni fino a 250 mm
ø
20
25
32
40
50
63
75
90
110
125
160
200
250
P max.
35,0
39,0
40,0
46,0
51,0
59,0
65,0
72,5
80,0
86,0
93,0
105,0
125,0
