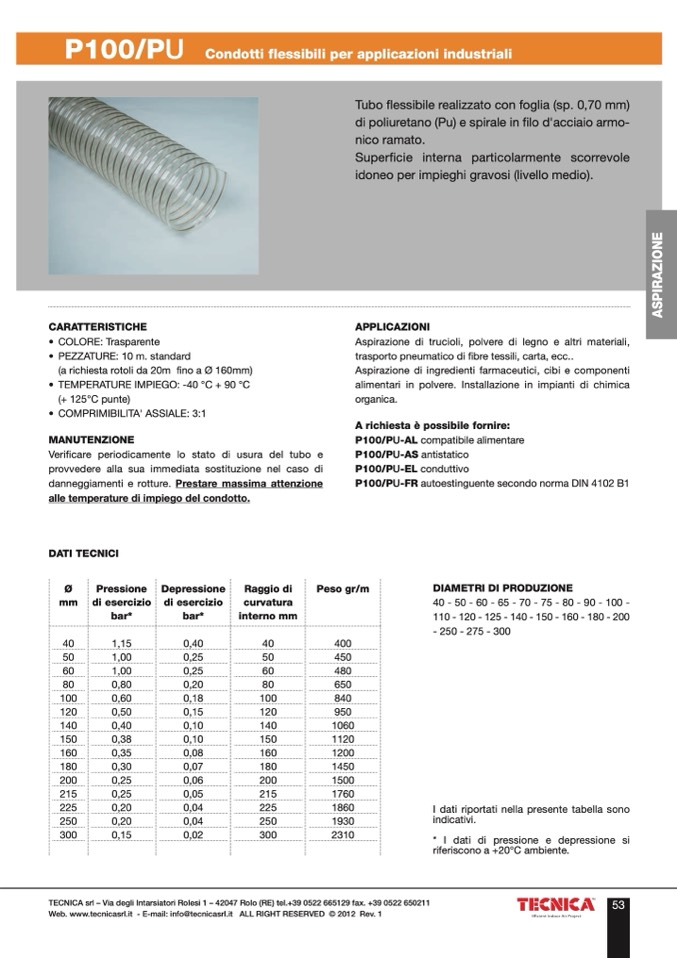

P100/P
U
Condotti flessibili per applicazioni industriali
CARATTERISTICHE
• COLORE: Trasparente
• PEZZATURE: 10 m. standard
(a richiesta rotoli da 20m fino a Ø 160mm)
• TEMPERATURE IMPIEGO: -40 °C + 90 °C
(+ 125°C punte)
• COMPRIMIBILITA' ASSIALE: 3:1
MANUTENZIONE
Verificare periodicamente lo stato di usura del tubo e
provvedere alla sua immediata sostituzione nel caso di
danneggiamenti e rotture. Prestare massima attenzione
alle temperature di impiego del condotto.
APPLICAZIONI
Aspirazione di trucioli, polvere di legno e altri materiali,
trasporto pneumatico di fibre tessili, carta, ecc..
Aspirazione di ingredienti farmaceutici, cibi e componenti
alimentari in polvere. Installazione in impianti di chimica
organica.
A richiesta è possibile fornire:
P100/P
U-AL compatibile alimentare
P100/P
U-AS antistatico
P100/P
U-EL conduttivo
P100/P
U-FR autoestinguente secondo norma DIN 4102 B1
DATI TECNICI
Ø
mm
Pressione
di esercizio
bar*
Depressione
di esercizio
bar*
Raggio di
curvatura
interno mm
Peso gr/m
DIAMETRI DI PRODUZIONE
40-50-60-65-70-75-80-90-100-
110-120-125-140-150-160-180-200
- 250 - 275 - 300
40
1,15
0,40
40
400
50
1,00
0,25
50
450
60
1,00
0,25
60
480
80
0,80
0,20
80
650
100
0,60
0,18
100
840
120
0,50
0,15
120
950
140
0,40
0,10
140
1060
150
0,38
0,10
150
1120
160
0,35
0,08
160
1200
180
0,30
0,07
180
1450
200
0,25
0,06
200
1500
215
0,25
0,05
215
1760
225
0,20
0,04
225
1860
250
0,20
0,04
250
1930
300
0,15
0,02
300
2310
I dati riportati nella presente tabella sono
indicativi.
* I dati di pressione e depressione si
riferiscono a +20°C ambiente.
Tubo flessibile realizzato con foglia (sp. 0,70 mm)
di poliuretano (Pu) e spirale in filo d'acciaio armo-
nico ramato.
Superficie interna particolarmente scorrevole
idoneo per impieghi gravosi (livello medio).
