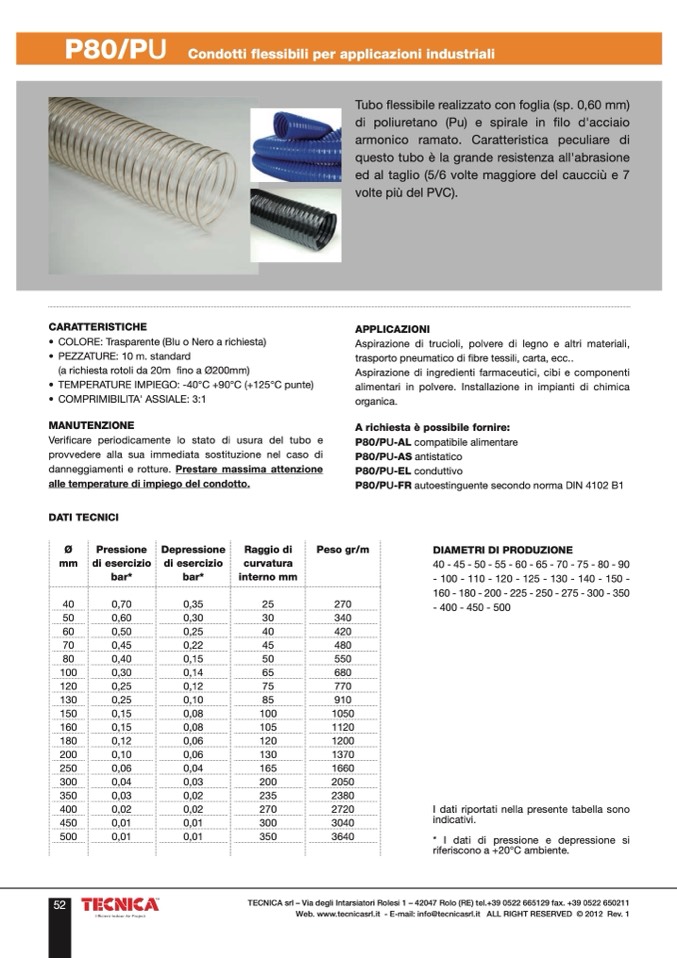

P80/P

U

Condotti flessibili per applicazioni industriali

Tubo flessibile realizzato con foglia (sp. 0,60 mm)

di poliuretano (Pu) e spirale in filo d'acciaio

armonico ramato. Caratteristica peculiare di

questo tubo è la grande resistenza all'abrasione

ed al taglio (5/6 volte maggiore del caucciù e 7

volte più del PVC).

CARATTERISTICHE

• COLORE: Trasparente (Blu o Nero a richiesta)

• PEZZATURE: 10 m. standard

(a richiesta rotoli da 20m fino a Ø200mm)

• TEMPERATURE IMPIEGO: -40°C +90°C (+125°C punte)

• COMPRIMIBILITA' ASSIALE: 3:1

MANUTENZIONE

Verificare periodicamente lo stato di usura del tubo e

provvedere alla sua immediata sostituzione nel caso di

danneggiamenti e rotture. Prestare massima attenzione

alle temperature di impiego del condotto.

APPLICAZIONI

Aspirazione di trucioli, polvere di legno e altri materiali,

trasporto pneumatico di fibre tessili, carta, ecc..

Aspirazione di ingredienti farmaceutici, cibi e componenti

alimentari in polvere. Installazione in impianti di chimica

organica.

A richiesta è possibile fornire:

P80/P

U-AL compatibile alimentare

P80/P

U-AS antistatico

P80/P

U-EL conduttivo

P80/P

U-FR autoestinguente secondo norma DIN 4102 B1

DATI TECNICI

Ø

mm

Pressione

di esercizio

bar*

Depressione

di esercizio

bar*

Raggio di

curvatura

interno mm

Peso gr/m

DIAMETRI DI PRODUZIONE

40-45-50-55-60-65-70-75-80-90

- 100 - 110 - 120 - 125 - 130 - 140 - 150 -

160-180-200-225-250-275-300-350

- 400 - 450 - 500

40

0,70

0,35

25

270

50

0,60

0,30

30

340

60

0,50

0,25

40

420

70

0,45

0,22

45

480

80

0,40

0,15

50

550

100

0,30

0,14

65

680

120

0,25

0,12

75

770

130

0,25

0,10

85

910

150

0,15

0,08

100

1050

160

0,15

0,08

105

1120

180

0,12

0,06

120

1200

200

0,10

0,06

130

1370

250

0,06

0,04

165

1660

300

0,04

0,03

200

2050

350

0,03

0,02

235

2380

400

0,02

0,02

270

2720

450

0,01

0,01

300

3040

500

0,01

0,01

350

3640

I dati riportati nella presente tabella sono

indicativi.

* I dati di pressione e depressione si

riferiscono a +20°C ambiente.
