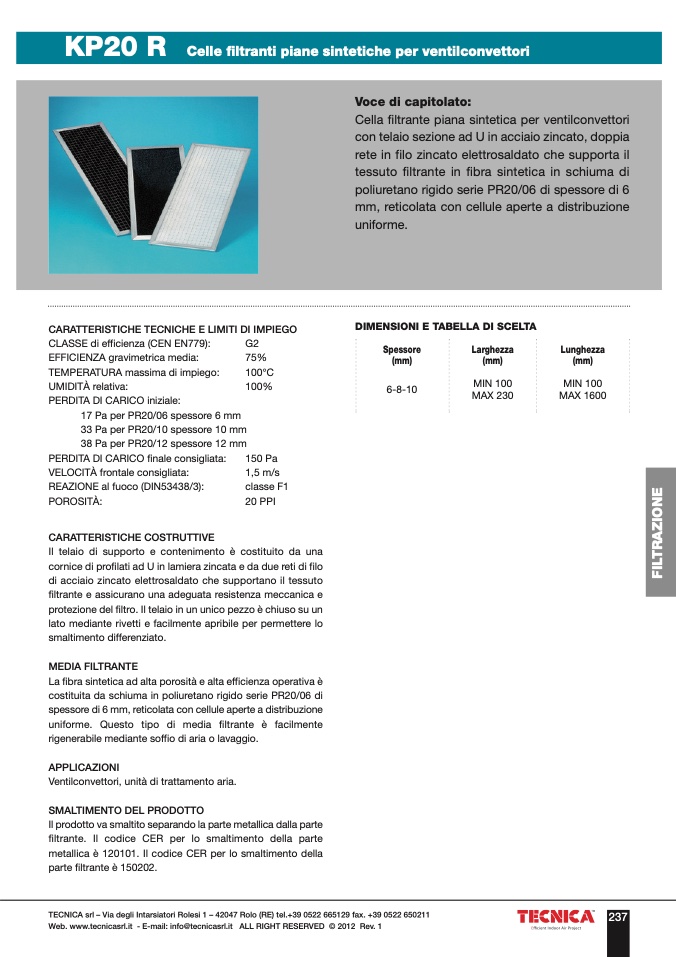

KP20 R

Celle filtranti piane sintetiche per ventilconvettori

Voce di capitolato:

Cella filtrante piana sintetica per ventilconvettori

con telaio sezione ad U in acciaio zincato, doppia

rete in filo zincato elettrosaldato che supporta il

tessuto filtrante in fibra sintetica in schiuma di

poliuretano rigido serie PR20/06 di spessore di 6

mm, reticolata con cellule aperte a distribuzione

uniforme.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (CEN EN779):

G2

EFFICIENZA gravimetrica media:

75%

TEMPERATURA massima di impiego:

100°C

UMIDITÀ relativa:

100%

PERDITA DI CARICO iniziale:

17 Pa per PR20/06 spessore 6 mm

33 Pa per PR20/10 spessore 10 mm

38 Pa per PR20/12 spessore 12 mm

DIMENSIONI E TABELLA DI SCELTA

Spessore

(mm)

6-8-10

Larghezza

(mm)

MIN 100

MAX 230

Lunghezza

(mm)

MIN 100

MAX 1600

PERDITA DI CARICO finale consigliata:

VELOCITÀ frontale consigliata:

REAZIONE al fuoco (DIN53438/3):

POROSITÀ:

CARATTERISTICHE COSTRUTTIVE

150 Pa

1,5 m/s

classe F1

20 PPI

Il telaio di supporto e contenimento è costituito da una

cornice di profilati ad U in lamiera zincata e da due reti di filo

di acciaio zincato elettrosaldato che supportano il tessuto

filtrante e assicurano una adeguata resistenza meccanica e

protezione del filtro. Il telaio in un unico pezzo è chiuso su un

lato mediante rivetti e facilmente apribile per permettere lo

smaltimento differenziato.

MEDIA FILTRANTE

La fibra sintetica ad alta porosità e alta efficienza operativa è

costituita da schiuma in poliuretano rigido serie PR20/06 di

spessore di 6 mm, reticolata con cellule aperte a distribuzione

uniforme. Questo tipo di media filtrante è facilmente

rigenerabile mediante soffio di aria o lavaggio.

APPLICAZIONI

Ventilconvettori, unità di trattamento aria.

SMALTIMENTO DEL PRODOTTO

Il prodotto va smaltito separando la parte metallica dalla parte

filtrante. Il codice CER per lo smaltimento della parte

metallica è 120101. Il codice CER per lo smaltimento della

parte filtrante è 150202.
