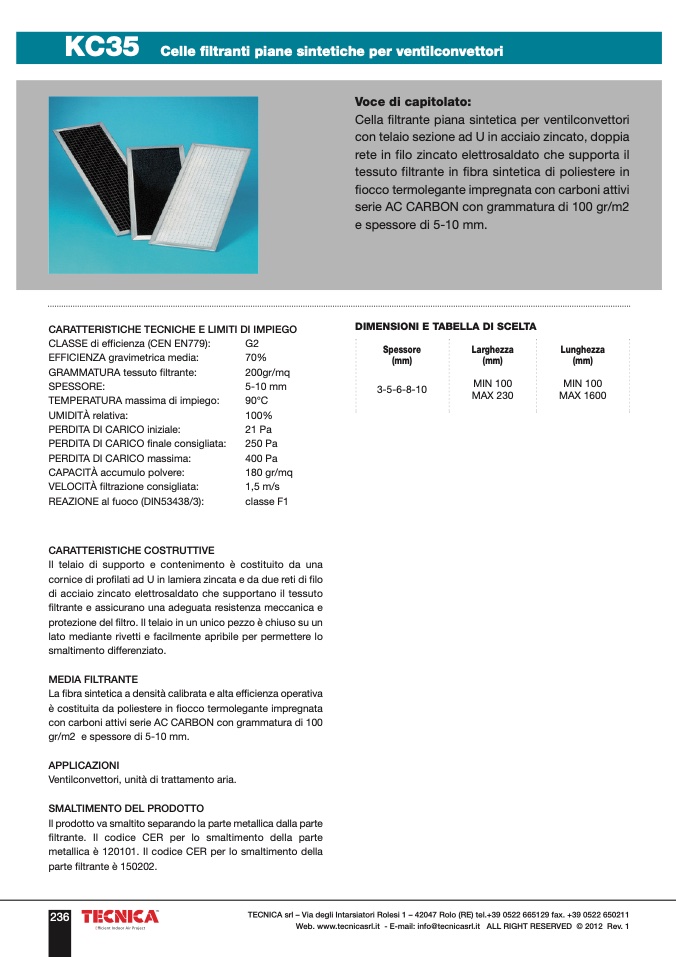

KC35
Celle filtranti piane sintetiche per ventilconvettori
Voce di capitolato:
Cella filtrante piana sintetica per ventilconvettori
con telaio sezione ad U in acciaio zincato, doppia
rete in filo zincato elettrosaldato che supporta il
tessuto filtrante in fibra sintetica di poliestere in
fiocco termolegante impregnata con carboni attivi
serie AC CARBON con grammatura di 100 gr/m2
e spessore di 5-10 mm.
CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO
DIMENSIONI E TABELLA DI SCELTA
CLASSE di efficienza (CEN EN779):
EFFICIENZA gravimetrica media:
GRAMMATURA tessuto filtrante:
SPESSORE:
TEMPERATURA massima di impiego:
UMIDITÀ relativa:
PERDITA DI CARICO iniziale:
PERDITA DI CARICO finale consigliata:
PERDITA DI CARICO massima:
CAPACITÀ accumulo polvere:
VELOCITÀ filtrazione consigliata:
REAZIONE al fuoco (DIN53438/3):
CARATTERISTICHE COSTRUTTIVE
G2
70%
200gr/mq
5-10 mm
90°C
100%
21 Pa
250 Pa
400 Pa
180 gr/mq
1,5 m/s
classe F1
Spessore
(mm)
3-5-6-8-10
Larghezza
(mm)
MIN 100
MAX 230
Lunghezza
(mm)
MIN 100
MAX 1600
Il telaio di supporto e contenimento è costituito da una
cornice di profilati ad U in lamiera zincata e da due reti di filo
di acciaio zincato elettrosaldato che supportano il tessuto
filtrante e assicurano una adeguata resistenza meccanica e
protezione del filtro. Il telaio in un unico pezzo è chiuso su un
lato mediante rivetti e facilmente apribile per permettere lo
smaltimento differenziato.
MEDIA FILTRANTE
La fibra sintetica a densità calibrata e alta efficienza operativa
è costituita da poliestere in fiocco termolegante impregnata
con carboni attivi serie AC CARBON con grammatura di 100
gr/m2 e spessore di 5-10 mm.
APPLICAZIONI
Ventilconvettori, unità di trattamento aria.
SMALTIMENTO DEL PRODOTTO
Il prodotto va smaltito separando la parte metallica dalla parte
filtrante. Il codice CER per lo smaltimento della parte
metallica è 120101. Il codice CER per lo smaltimento della
parte filtrante è 150202.
