46

MARP

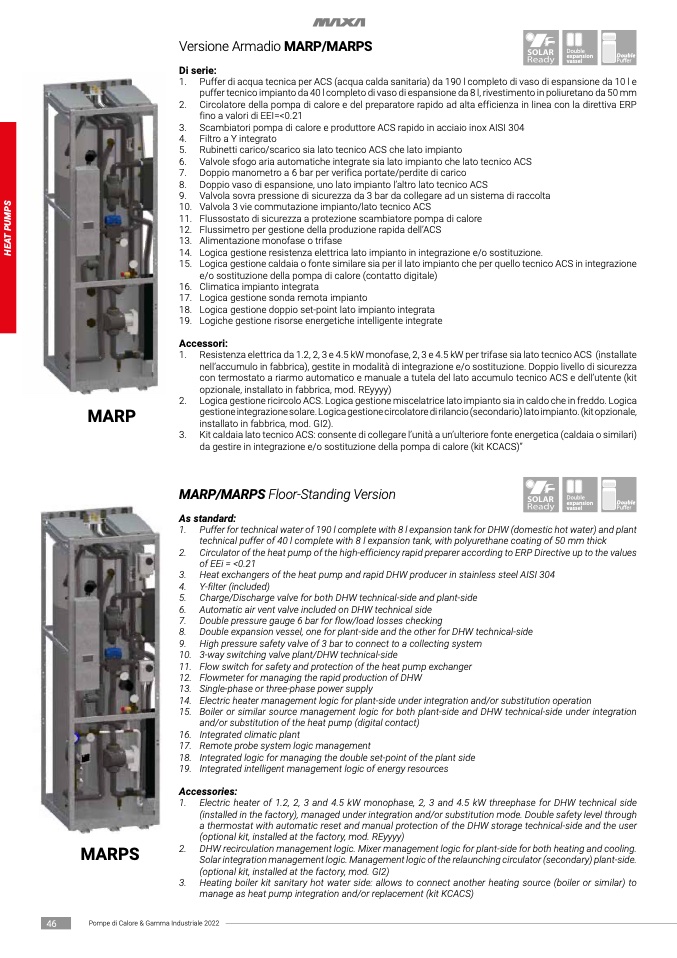

Versione Armadio MARP/MARPS

Di serie:

1. Puffer di acqua tecnica per ACS (acqua calda sanitaria) da 190 l completo di vaso di espansione da 10 l e

puffer tecnico impianto da 40 l completo di vaso di espansione da 8 l, rivestimento in poliuretano da 50 mm

2. Circolatore della pompa di calore e del preparatore rapido ad alta efficienza in linea con la direttiva ERP

fino a valori di EEI=<0.21

3. Scambiatori pompa di calore e produttore ACS rapido in acciaio inox AISI 304

4. Filtro a Y integrato

5. Rubinetti carico/scarico sia lato tecnico ACS che lato impianto

6. Valvole sfogo aria automatiche integrate sia lato impianto che lato tecnico ACS

7. Doppio manometro a 6 bar per verifica portate/perdite di carico

8. Doppio vaso di espansione, uno lato impianto l’altro lato tecnico ACS

9. Valvola sovra pressione di sicurezza da 3 bar da collegare ad un sistema di raccolta

10. Valvola 3 vie commutazione impianto/lato tecnico ACS

11. Flussostato di sicurezza a protezione scambiatore pompa di calore

12. Flussimetro per gestione della produzione rapida dell’ACS

13. Alimentazione monofase o trifase

14. Logica gestione resistenza elettrica lato impianto in integrazione e/o sostituzione.

15. Logica gestione caldaia o fonte similare sia per il lato impianto che per quello tecnico ACS in integrazione

e/o sostituzione della pompa di calore (contatto digitale)

16. Climatica impianto integrata

17. Logica gestione sonda remota impianto

18. Logica gestione doppio set-point lato impianto integrata

19. Logiche gestione risorse energetiche intelligente integrate

Accessori:

1. Resistenza elettrica da 1.2, 2, 3 e 4.5 kW monofase, 2, 3 e 4.5 kW per trifase sia lato tecnico ACS (installate

nell’accumulo in fabbrica), gestite in modalità di integrazione e/o sostituzione. Doppio livello di sicurezza

con termostato a riarmo automatico e manuale a tutela del lato accumulo tecnico ACS e dell’utente (kit

opzionale, installato in fabbrica, mod. REyyyy)

2. Logica gestione ricircolo ACS. Logica gestione miscelatrice lato impianto sia in caldo che in freddo. Logica

gestione integrazione solare. Logica gestione circolatore di rilancio (secondario) lato impianto. (kit opzionale,

installato in fabbrica, mod. GI2).

3. Kit caldaia lato tecnico ACS: consente di collegare l’unità a un’ulteriore fonte energetica (caldaia o similari)

da gestire in integrazione e/o sostituzione della pompa di calore (kit KCACS)”

MARP/MARPS Floor-Standing Version

As standard:

1. Puffer for technical water of 190 l complete with 8 l expansion tank for DHW (domestic hot water) and plant

technical puffer of 40 l complete with 8 l expansion tank, with polyurethane coating of 50 mm thick

2. Circulator of the heat pump of the high-efficiency rapid preparer according to ERP Directive up to the values

of EEi = <0.21

3. Heat exchangers of the heat pump and rapid DHW producer in stainless steel AISI 304

4. Y-filter (included)

5. Charge/Discharge valve for both DHW technical-side and plant-side

6. Automatic air vent valve included on DHW technical side

7. Double pressure gauge 6 bar for flow/load losses checking

8. Double expansion vessel, one for plant-side and the other for DHW technical-side

9. High pressure safety valve of 3 bar to connect to a collecting system

10. 3-way switching valve plant/DHW technical-side

11. Flow switch for safety and protection of the heat pump exchanger

12. Flowmeter for managing the rapid production of DHW

13. Single-phase or three-phase power supply

14. Electric heater management logic for plant-side under integration and/or substitution operation

15. Boiler or similar source management logic for both plant-side and DHW technical-side under integration

and/or substitution of the heat pump (digital contact)

16. Integrated climatic plant

17. Remote probe system logic management

18. Integrated logic for managing the double set-point of the plant side

19. Integrated intelligent management logic of energy resources

Accessories:

1. Electric heater of 1.2, 2, 3 and 4.5 kW monophase, 2, 3 and 4.5 kW threephase for DHW technical side

(installed in the factory), managed under integration and/or substitution mode. Double safety level through

a thermostat with automatic reset and manual protection of the DHW storage technical-side and the user

(optional kit, installed at the factory, mod. REyyyy)

2. DHW recirculation management logic. Mixer management logic for plant-side for both heating and cooling.

Solar integration management logic. Management logic of the relaunching circulator (secondary) plant-side.

(optional kit, installed at the factory, mod. GI2)

3. Heating boiler kit sanitary hot water side: allows to connect another heating source (boiler or similar) to

manage as heat pump integration and/or replacement (kit KCACS)

A

I

R

C

O

N

D

I

T

I

O

N

I

N

G

MARPS

Pompe di Calore & Gamma Industriale 2022
