MAR

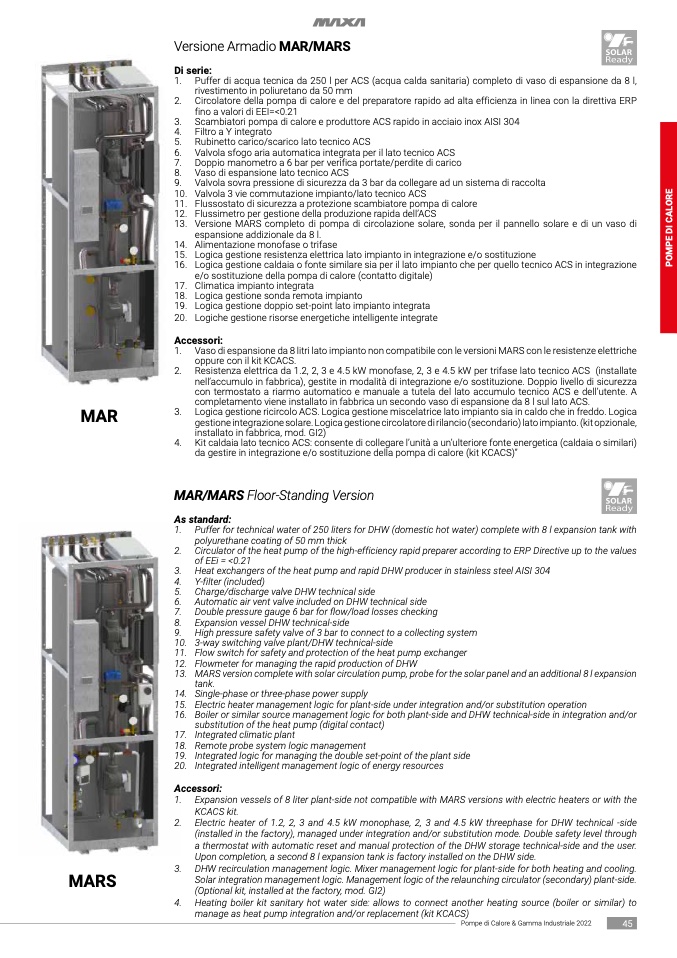

Versione Armadio MAR/MARS

Di serie:

1. Puffer di acqua tecnica da 250 l per ACS (acqua calda sanitaria) completo di vaso di espansione da 8 l,

rivestimento in poliuretano da 50 mm

2. Circolatore della pompa di calore e del preparatore rapido ad alta efficienza in linea con la direttiva ERP

fino a valori di EEI=<0.21

3. Scambiatori pompa di calore e produttore ACS rapido in acciaio inox AISI 304

4. Filtro a Y integrato

5. Rubinetto carico/scarico lato tecnico ACS

6. Valvola sfogo aria automatica integrata per il lato tecnico ACS

7. Doppio manometro a 6 bar per verifica portate/perdite di carico

8. Vaso di espansione lato tecnico ACS

9. Valvola sovra pressione di sicurezza da 3 bar da collegare ad un sistema di raccolta

10. Valvola 3 vie commutazione impianto/lato tecnico ACS

11. Flussostato di sicurezza a protezione scambiatore pompa di calore

12. Flussimetro per gestione della produzione rapida dell’ACS

13. Versione MARS completo di pompa di circolazione solare, sonda per il pannello solare e di un vaso di

espansione addizionale da 8 l.

14. Alimentazione monofase o trifase

15. Logica gestione resistenza elettrica lato impianto in integrazione e/o sostituzione

16. Logica gestione caldaia o fonte similare sia per il lato impianto che per quello tecnico ACS in integrazione

e/o sostituzione della pompa di calore (contatto digitale)

17. Climatica impianto integrata

18. Logica gestione sonda remota impianto

19. Logica gestione doppio set-point lato impianto integrata

20. Logiche gestione risorse energetiche intelligente integrate

Accessori:

1. Vaso di espansione da 8 litri lato impianto non compatibile con le versioni MARS con le resistenze elettriche

oppure con il kit KCACS.

2. Resistenza elettrica da 1.2, 2, 3 e 4.5 kW monofase, 2, 3 e 4.5 kW per trifase lato tecnico ACS (installate

nell’accumulo in fabbrica), gestite in modalità di integrazione e/o sostituzione. Doppio livello di sicurezza

con termostato a riarmo automatico e manuale a tutela del lato accumulo tecnico ACS e dell’utente. A

completamento viene installato in fabbrica un secondo vaso di espansione da 8 l sul lato ACS.

3. Logica gestione ricircolo ACS. Logica gestione miscelatrice lato impianto sia in caldo che in freddo. Logica

gestione integrazione solare. Logica gestione circolatore di rilancio (secondario) lato impianto. (kit opzionale,

installato in fabbrica, mod. GI2)

4. Kit caldaia lato tecnico ACS: consente di collegare l’unità a un’ulteriore fonte energetica (caldaia o similari)

da gestire in integrazione e/o sostituzione della pompa di calore (kit KCACS)”

MAR/MARS Floor-Standing Version

As standard:

1. Puffer for technical water of 250 liters for DHW (domestic hot water) complete with 8 l expansion tank with

polyurethane coating of 50 mm thick

2. Circulator of the heat pump of the high-efficiency rapid preparer according to ERP Directive up to the values

of EEi = <0.21

3. Heat exchangers of the heat pump and rapid DHW producer in stainless steel AISI 304

4. Y-filter (included)

5. Charge/discharge valve DHW technical side

6. Automatic air vent valve included on DHW technical side

7. Double pressure gauge 6 bar for flow/load losses checking

8. Expansion vessel DHW technical-side

9. High pressure safety valve of 3 bar to connect to a collecting system

10. 3-way switching valve plant/DHW technical-side

11. Flow switch for safety and protection of the heat pump exchanger

12. Flowmeter for managing the rapid production of DHW

13. MARS version complete with solar circulation pump, probe for the solar panel and an additional 8 l expansion

tank.

14. Single-phase or three-phase power supply

15. Electric heater management logic for plant-side under integration and/or substitution operation

16. Boiler or similar source management logic for both plant-side and DHW technical-side in integration and/or

substitution of the heat pump (digital contact)

17. Integrated climatic plant

18. Remote probe system logic management

19. Integrated logic for managing the double set-point of the plant side

20. Integrated intelligent management logic of energy resources

Accessori:

1. Expansion vessels of 8 liter plant-side not compatible with MARS versions with electric heaters or with the

KCACS kit.

2. Electric heater of 1.2, 2, 3 and 4.5 kW monophase, 2, 3 and 4.5 kW threephase for DHW technical -side

(installed in the factory), managed under integration and/or substitution mode. Double safety level through

a thermostat with automatic reset and manual protection of the DHW storage technical-side and the user.

Upon completion, a second 8 l expansion tank is factory installed on the DHW side.

3. DHW recirculation management logic. Mixer management logic for plant-side for both heating and cooling.

Solar integration management logic. Management logic of the relaunching circulator (secondary) plant-side.

(Optional kit, installed at the factory, mod. GI2)

4. Heating boiler kit sanitary hot water side: allows to connect another heating source (boiler or similar) to

manage as heat pump integration and/or replacement (kit KCACS)

MARS

Pompe di Calore & Gamma Industriale 2022

45
