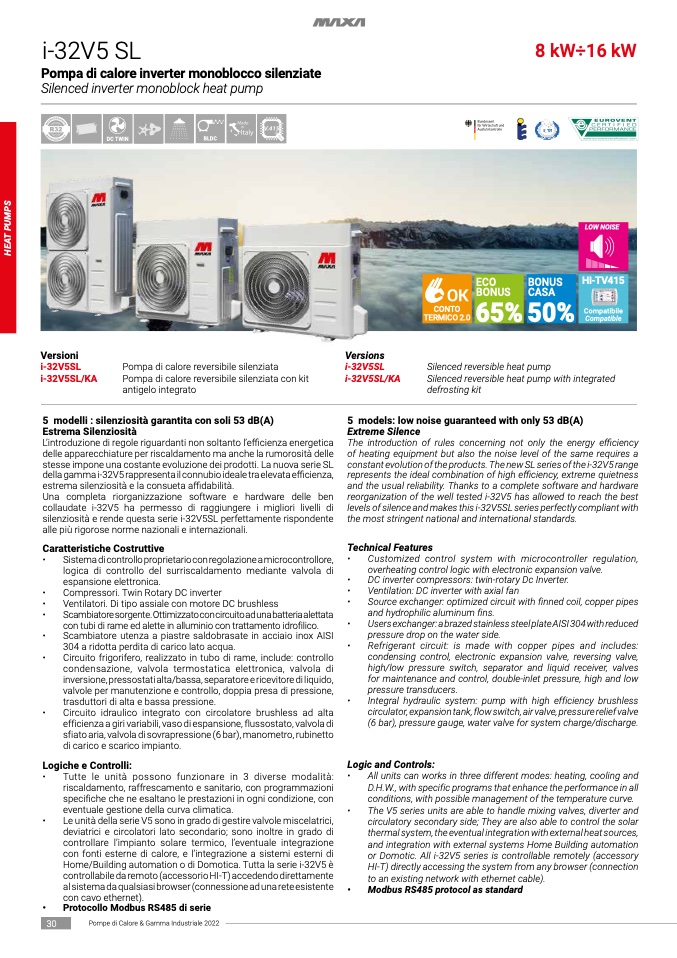

i-32V5 SL

Pompa di calore inverter monoblocco silenziate

Silenced inverter monoblock heat pump

8 kW÷16 kW

A

I

R

C

O

N

D

I

T

I

O

N

I

N

G

DC TWIN

BLDC

CH-ET-0234

H

E

A

T

P

U

M

P

S

ECO

BONUS

BONUS CASA

LOW NOISE

HI-TV415

Versioni

i-32V5SL

i-32V5SL/KA

Pompa di calore reversibile silenziata

Pompa di calore reversibile silenziata con kit

antigelo integrato

Versions

i-32V5SL

i-32V5SL/KA

Silenced reversible heat pump

Silenced reversible heat pump with integrated

defrosting kit

CONTO

TERMICO 2.0

Compatible

65% 50%

B

CoCmpatibile

5 modelli : silenziosit

à garantita con soli 53 dB(A)

Estrema Silenziosità

L’introduzione di regole riguardanti non soltanto l’efficienza energetica

delle apparecchiature per riscaldamento ma anche la rumorosità delle

stesse impone una costante evoluzione dei prodotti. La nuova serie SL

della gamma i-32V5 rappresenta il connubio ideale tra elevata efficienza,

estrema silenziosit

à e la consueta affidabilità.

Una completa riorganizzazione software e hardware delle ben

collaudate i-32V5 ha permesso di raggiungere i migliori livelli di

silenziosità e rende questa serie i-32V5SL perfettamente rispondente

alle più rigorose norme nazionali e internazionali.

Caratteristiche Costruttive

•

Sistema di controllo proprietario con regolazione a microcontrollore,

logica di controllo del surriscaldamento mediante valvola di

espansione elettronica.

•

Compressori. Twin Rotary DC inverter

•

Ventilatori. Di tipo assiale con motore DC brushless

•

Scambiatore sorgente. Ottimizzato con circuito ad una batteria alettata

con tubi di rame ed alette in alluminio con trattamento idrofilico.

•

Scambiatore utenza a piastre saldobrasate in acciaio inox AISI

304 a ridotta perdita di carico lato acqua.

•

Circuito frigorifero, realizzato in tubo di rame, include: controllo

condensazione, valvola termostatica elettronica, valvola di

inversione, pressostati alta/bassa, separatore e ricevitore di liquido,

valvole per manutenzione e controllo, doppia presa di pressione,

trasduttori di alta e bassa pressione.

•

Circuito idraulico integrato con circolatore brushless ad alta

efficienza a giri variabili, vaso di espansione, flussostato, valvola di

sfiato aria, valvola di sovrapressione (6 bar), manometro, rubinetto

di carico e scarico impianto.

Logiche e Controlli:

5 models: low noise guaranteed with only 53 dB(A)

Extreme Silence

The introduction of rules concerning not only the energy efficiency

of heating equipment but also the noise level of the same requires a

constant evolution of the products. The new SL series of the i-32V5 range

represents the ideal combination of high efficiency, extreme quietness

and the usual reliability. Thanks to a complete software and hardware

reorganization of the well tested i-32V5 has allowed to reach the best

levels of silence and makes this i-32V5SL series perfectly compliant with

the most stringent national and international standards.

Technical Features

•

Customized control system with microcontroller regulation,

overheating control logic with electronic expansion valve.

•

DC inverter compressors: twin-rotary Dc Inverter.

•

Ventilation: DC inverter with axial fan

•

Source exchanger: optimized circuit with finned coil, copper pipes

and hydrophilic aluminum fins.

•

Users exchanger: a brazed stainless steel plate AISI 304 with reduced

pressure drop on the water side.

•

Refrigerant circuit: is made with copper pipes and includes:

condensing control, electronic expansion valve, reversing valve,

high/low pressure switch, separator and liquid receiver, valves

for maintenance and control, double-inlet pressure, high and low

pressure transducers.

•

Integral hydraulic system: pump with high efficiency brushless

circulator, expansion tank, flow switch, air valve, pressure relief valve

(6 bar), pressure gauge, water valve for system charge/discharge.

Logic and Controls:

•

•

•

•

eventuale gestione della curva climatica.

•

30

Pompe di Calore & Gamma Industriale 2022

Tutte le unità possono funzionare in 3 diverse modalità:

riscaldamento, raffrescamento e sanitario, con programmazioni

specifiche che ne esaltano le prestazioni in ogni condizione, con

Le unità della serie V5 sono in grado di gestire valvole miscelatrici,

deviatrici e circolatori lato secondario; sono inoltre in grado di

controllare l’impianto solare termico, l’eventuale integrazione

con fonti esterne di calore, e l’integrazione a sistemi esterni di

Home/Building automation o di Domotica. Tutta la serie i-32V5 è

controllabile da remoto (accessorio HI-T) accedendo direttamente

al sistema da qualsiasi browser (connessione ad una rete esistente

con cavo ethernet).

Protocollo Modbus RS485 di serie

All units can works in three different modes: heating, cooling and

D.H.W., with specific programs that enhance the performance in all

conditions, with possible management of the temperature curve.

The V5 series units are able to handle mixing valves, diverter and

circulatory secondary side; They are also able to control the solar

thermal system, the eventual integration with external heat sources,

and integration with external systems Home Building automation

or Domotic. All i-32V5 series is controllable remotely (accessory

HI-T) directly accessing the system from any browser (connection

to an existing network with ethernet cable).

•

Modbus RS485 protocol as standard
