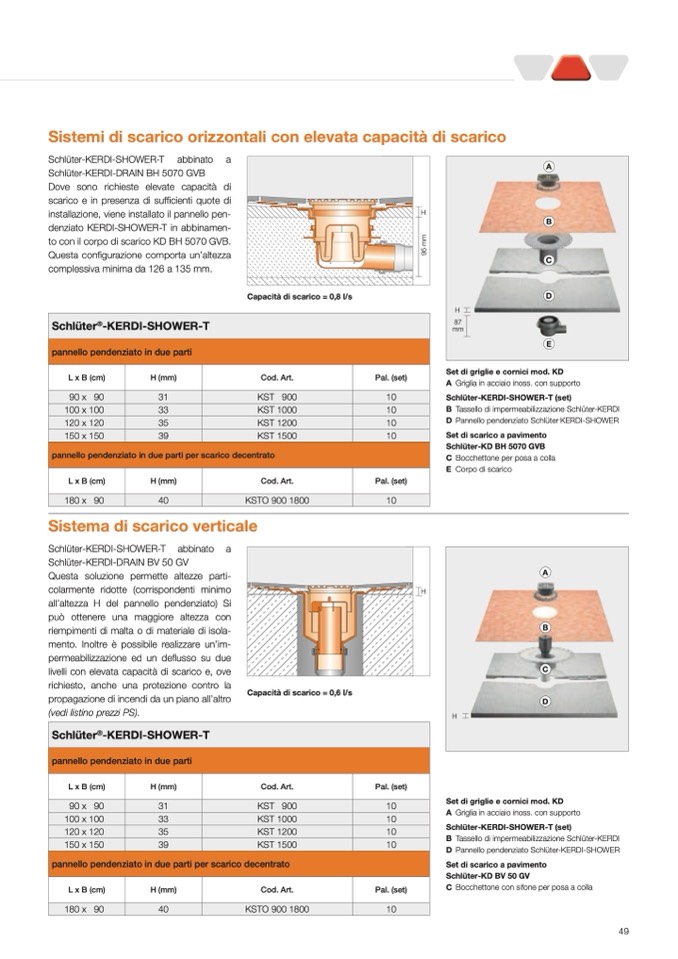

Sistemi di scarico orizzontali con elevata capacità di scarico

Schlüter-KERDI-SHOWER-T abbinato a

Schlüter-KERDI-DRAIN BH 5070 GVB

Dove sono richieste elevate capacità di

scarico e in presenza di sufficienti quote di

installazione, viene installato il pannello pen-

denziato KERDI-SHOWER-T in abbinamen-

to con il corpo di scarico KD BH 5070 GVB.

Questa configurazione comporta un’altezza

complessiva minima da 126 a 135 mm.

Schlüter

®

-KERDI-SHOWER-T

pannello pendenziato in due parti

H

A

B

C

D

9

5

m

m

L x B (cm)

90 x 90

100 x 100

120 x 120

150 x 150

H (mm)

31

33

35

39

E

Set di griglie e cornici mod. KD

A Griglia in acciaio inoss. con supporto

Schlüter-KERDI-SHOWER-T (set)

B Tassello di impermeabilizzazione Schlüter-KERDI

D Pannello pendenziato Schlüter

-

KERDI-SHOWER

Set di scarico a pavimento

Schlüter-KD BH 5070 GVB

C Bocchettone per posa a colla

E Corpo di scarico

pannello pendenziato in due parti per scarico decentrato

L x B (cm)

H (mm)

Cod. Art.

Pal. (set)

180 x 90

40

KSTO 900 1800

10

Sistema di scarico verticale

Schlüter-KERDI-SHOWER-T abbinato a

Schlüter-KERDI-DRAIN BV 50 GV

Questa soluzione permette altezze parti-

colarmente ridotte (corrispondenti minimo

all’altezza H del pannello pendenziato) Si

può ottenere una maggiore altezza con

riempimenti di malta o di materiale di isola-

mento. Inoltre è possibile realizzare un’im-

permeabilizzazione ed un deflusso su due

livelli con elevata capacità di scarico e, ove

richiesto, anche una protezione contro la

propagazione di incendi da un piano all’altro

(vedi listino prezzi PS).

Schlüter

®

-KERDI-SHOWER-T

pannello pendenziato in due parti

H

A

B

C

D

L x B (cm)

90 x 90

100 x 100

120 x 120

150 x 150

H (mm)

31

33

35

39

Set di griglie e cornici mod. KD

A Griglia in acciaio inoss. con supporto

Schlüter-KERDI-SHOWER-T (set)

B Tassello di impermeabilizzazione Schlüter-KERDI

D Pannello pendenziato Schlüter-KERDI-SHOWER

Set di scarico a pavimento

Schlüter-KD BV 50 GV

C Bocchettone con sifone per posa a colla

pannello pendenziato in due parti per scarico decentrato

L x B (cm)

H (mm)

Cod. Art.

Pal. (set)

180 x 90

40

KSTO 900 1800

10

Capacità di scarico = 0,8 l/s

Cod. Art.

Pal. (set)

KST 900

10

KST 1000

10

KST 1200

10

KST 1500

10

H

87

mm

Capacità di scarico = 0,6 l/s

Cod. Art.

Pal. (set)

KST 900

10

KST 1000

10

KST 1200

10

KST 1500

10

H

49
