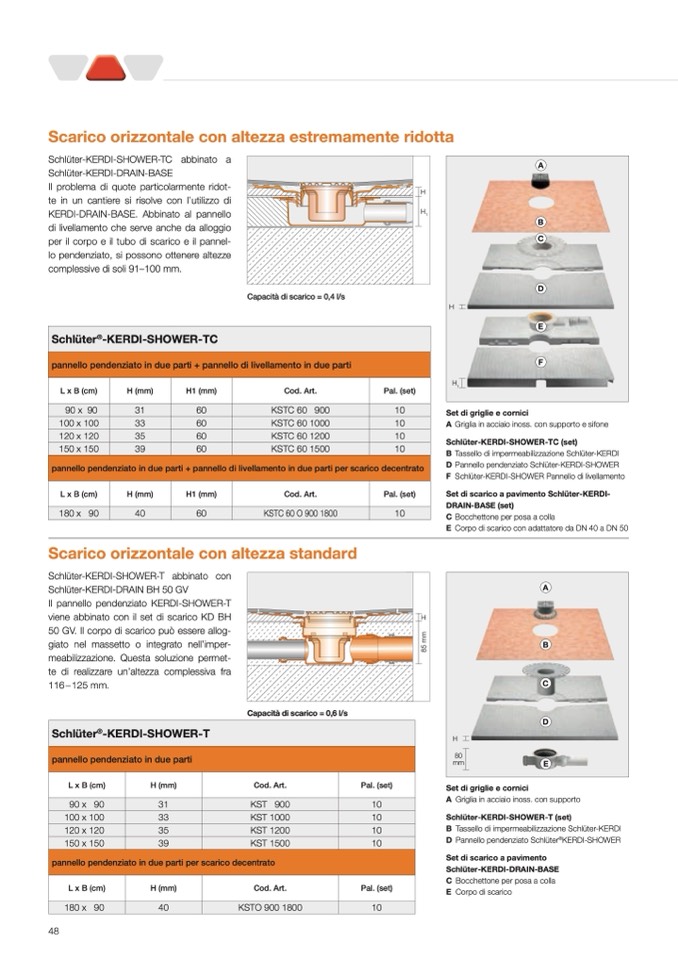

Scarico orizzontale con altezza estremamente ridotta

Schlüter-KERDI-SHOWER-TC abbinato a

Schlüter-KERDI-DRAIN-BASE

Il problema di quote particolarmente ridot-

te in un cantiere si risolve con l’utilizzo di

KERDI-DRAIN-BASE. Abbinato al pannello

di livellamento che serve anche da alloggio

per il corpo e il tubo di scarico e il pannel-

lo pendenziato, si possono ottenere altezze

complessive di soli 91–100 mm.

Schlüter

®

-KERDI-SHOWER-TC

H

H

1

A

B

C

D

E

F

pannello pendenziato in due parti + pannello di livellamento in due parti

H

H

1

L x B (cm)

90 x 90

100 x 100

120 x 120

150 x 150

H (mm)

31

33

35

39

H1 (mm)

60

60

60

60

Cod. Art.

KSTC 60 900

KSTC 60 1000

KSTC 60 1200

KSTC 60 1500

Pal. (set)

10

10

10

10

Set di griglie e cornici

A Griglia in acciaio inoss. con supporto e sifone

Schlüter-KERDI-SHOWER-TC (set)

B Tassello di impermeabilizzazione Schlüter-KERDI

D Pannello pendenziato Schlüter-KERDI-SHOWER

F Schlüter-KERDI-SHOWER Pannello di livellamento

Set di scarico a pavimento Schlüter-KERDI-

DRAIN-BASE (set)

C Bocchettone per posa a colla

E Corpo di scarico con adattatore da DN 40 a DN 50

pannello pendenziato in due parti + pannello di livellamento in due parti per scarico decentrato

L x B (cm)

180 x 90

H (mm)

40

H1 (mm)

60

Cod. Art.

KSTC 60 O 900 1800

Pal. (set)

Scarico orizzontale con altezza standard

Schlüter-KERDI-SHOWER-T abbinato con

Schlüter-KERDI-DRAIN BH 50 GV

Il pannello pendenziato KERDI-SHOWER-T

viene abbinato con il set di scarico KD BH

50 GV. Il corpo di scarico può essere allog-

giato nel massetto o integrato nell’imper-

meabilizzazione. Questa soluzione permet-

te di realizzare un’altezza complessiva fra

116–125 mm.

Schlüter

®

-KERDI-SHOWER-T

pannello pendenziato in due parti

H

A

B

C

D

E

Set di griglie e cornici

A Griglia in acciaio inoss. con supporto

Schlüter-KERDI-SHOWER-T (set)

B Tassello di impermeabilizzazione Schlüter-KERDI

D Pannello pendenziato Schlüter

®

KERDI-SHOWER

Set di scarico a pavimento

Schlüter-KERDI-DRAIN-BASE

C Bocchettone per posa a colla

E Corpo di scarico

48

L x B (cm)

90 x 90

100 x 100

120 x 120

150 x 150

H (mm)

31

33

35

39

Pal. (set)

10

10

10

10

Pal. (set)

pannello pendenziato in due parti per scarico decentrato

L x B (cm)

H (mm)

Cod. Art.

180 x 90

40

KSTO 900 1800

10

Capacità di scarico = 0,4 l/s

8

5

m

m

Capacità di scarico = 0,6 l/s

Cod. Art.

KST 900

KST 1000

KST 1200

KST 1500

H

10

80

mm
