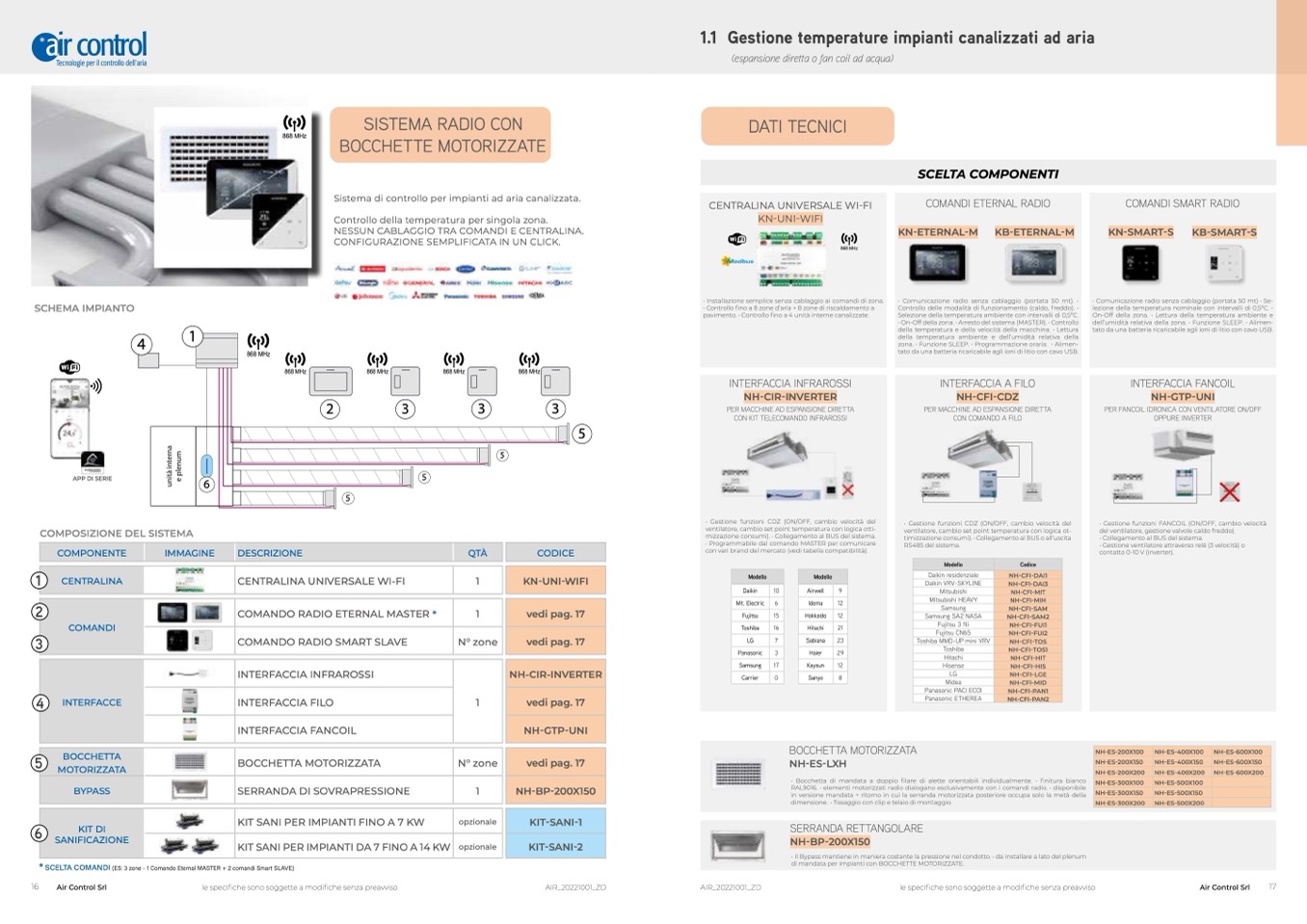

1.1 Gestione temperature impianti canalizzati ad aria

868 MHz

SISTEMA RADIO CON

BOCCHETTE MOTORIZZATE

Sistema di controllo per impianti ad aria canalizzata.

Controllo della temperatura per singola zona.

NESSUN CABLAGGIO TRA COMANDI E CENTRALINA.

CONFIGURAZIONE SEMPLIFICATA IN UN CLICK.

KOOLNOVA

��� ���

KOOLNOVA

��� ���

KOOLNOVA

��� ���

KOOLNOVA

2

3

3

3

(espansione diretta o fan coil ad acqua)

DATI TECNICI

SCHEMA IMPIANTO

1

COMPOSIZIONE DEL SISTEMA

1

CENTRALINA

2

COMANDI

3

4

5

6

4

��� ���

CENTRALINA UNIVERSALE WI-FI

KN-UNI-WIFI

868 MHz

• Installazione semplice senza cablaggio ai comandi di zona.

• Controllo fino a 8 zone d’aria + 8 zone di riscaldamento a

pavimento. • Controllo fino a 4 unità interne canalizzate.

SCELTA COMPONENTI

COMANDI ETERNAL RADIO

KN-ETERNAL-M KB-ETERNAL-M

• Comunicazione radio senza cablaggio (portata 50 mt). •

Controllo delle modalità di funzionamento (caldo, freddo). •

Selezione della temperatura ambiente con intervalli di 0,5oC.

• On-Off della zona. • Arresto del sistema (MASTER). • Controllo

della temperatura e della velocità della macchina. • Lettura

della temperatura ambiente e dell’umidità relativa della

zona. • Funzione SLEEP. • Programmazione oraria. • Alimen-

tato da una batteria ricaricabile agli ioni di litio con cavo USB.

COMANDI SMART RADIO

KN-SMART-S

KB-SMART-S

• Comunicazione radio senza cablaggio (portata 50 mt) • Se-

lezione della temperatura nominale con intervalli di 0,5oC. •

On-Off della zona. • Lettura della temperatura ambiente e

dell’umidità relativa della zona. • Funzione SLEEP. • Alimen-

tato da una batteria ricaricabile agli ioni di litio con cavo USB.

��� ���

INTERFACCIA INFRAROSSI

NH-CIR-INVERTER

PER MACCHINE AD ESPANSIONE DIRETTA

CON KIT TELECOMANDO INFRAROSSI

• Gestione funzioni CDZ (ON/OFF, cambio velocità del

ventilatore, cambio set point temperatura con logica otti-

mizzazione consumi). • Collegamento al BUS del sistema.

• Programmabile dal comando MASTER per comunicare

con vari brand del mercato (vedi tabella compatibilità).

INTERFACCIA A FILO

NH-CFI-CDZ

PER MACCHINE AD ESPANSIONE DIRETTA

CON COMANDO A FILO

• Gestione funzioni CDZ (ON/OFF, cambio velocità del

ventilatore, cambio set point temperatura con logica ot-

timizzazione consumi). • Collegamento al BUS o all’uscita

RS485 del sistema.

5

5

APP DI SERIE

5

6

5

COMPONENTE

IMMAGINE

DESCRIZIONE

QTÀ

CODICE

Modello

Codice

Daikin residenziale

NH-CFI-DAI1

Daikin VRV-SKYLINE

NH-CFI-DAI3

Mitsubishi

NH-CFI-MIT

Mitsubishi HEAVY

NH-CFI-MIH

Samsung

NH-CFI-SAM

Samsung SA2 NASA

NH-CFI-SAM2

Fujitsu 3 fili

NH-CFI-FUI1

Fujitsu CN65

NH-CFI-FUI2

Toshiba MMD-UP mini VRV

NH-CFI-TOS

Toshiba

NH-CFI-TOS1

Hitachi

NH-CFI-HIT

Hisense

NH-CFI-HIS

LG

NH-CFI-LGE

Midea

NH-CFI-MID

Panasonic PACI ECOI

NH-CFI-PAN1

Panasonic ETHEREA

NH-CFI-PAN2

Modello

Daikin

10

Mit. Electric

6

Fujitsu

15

Toshiba

16

LG

7

Panasonic

3

Samsung

17

Carrier

0

Modello

Airwell

9

Idema

12

Hokkaido

12

Hitachi

21

Sabiana

23

Haier

29

Kaysun

12

Sanyo

8

CENTRALINA UNIVERSALE WI-FI

1

COMANDO RADIO ETERNAL MASTER *

1

KN-UNI-WIFI

vedi pag. 17

COMANDO RADIO SMART SLAVE

N° zone

vedi pag. 17

INTERFACCIA INFRAROSSI

INTERFACCIA FILO

1

INTERFACCIA FANCOIL

NH-CIR-INVERTER

INTERFACCE

BOCCHETTA

MOTORIZZATA

KIT DI

SANIFICAZIONE

vedi pag. 17

NH-GTP-UNI

BOCCHETTA MOTORIZZATA

NH-ES-LXH

• Bocchetta di mandata a doppio filare di alette orientabili individualmente. • finitura bianco

RAL9016. • elementi motorizzati radio dialogano esclusivamente con i comandi radio. • disponibile

in versione mandata + ritorno in cui la serranda motorizzata posteriore occupa solo la metà della

dimensione. • fissaggio con clip e telaio di montaggio.

NH-ES-200X100

NH-ES-400X100

BOCCHETTA MOTORIZZATA

N° zone

vedi pag. 17

NH-ES-400X150

NH-ES-600X100

NH-ES-200X150

NH-ES-600X150

NH-ES-200X200

NH-ES-400X200

NH-ES-600X200

NH-ES-300X100

BYPASS

SERRANDA DI SOVRAPRESSIONE

1

NH-BP-200X150

NH-ES-300X150

NH-ES-500X100

NH-ES-500X150

KIT SANI PER IMPIANTI FINO A 7 KW

opzionale

KIT-SANI-1

SERRANDA RETTANGOLARE

NH-BP-200X150

• Il Bypass mantiene in maniera costante la pressione nel condotto. • da installare a lato del plenum

di mandata per impianti con BOCCHETTE MOTORIZZATE.

INTERFACCIA FANCOIL

NH-GTP-UNI

PER FANCOIL IDRONICA CON VENTILATORE ON/OFF

OPPURE INVERTER

• Gestione funzioni FANCOIL (ON/OFF, cambio velocità

del ventilatore, gestione valvole caldo freddo).

• Collegamento al BUS del sistema.

• Gestione ventilatore attraverso relé (3 velocità) o

contatto 0-10 V (inverter).

NH-ES-300X200

NH-ES-500X200

KIT SANI PER IMPIANTI DA 7 FINO A 14 KW opzionale

KIT-SANI-2

* SCELTA COMANDI

(ES: 3 zone - 1 Comando Eternal MASTER + 2 comandi Smart SLAVE)

16
