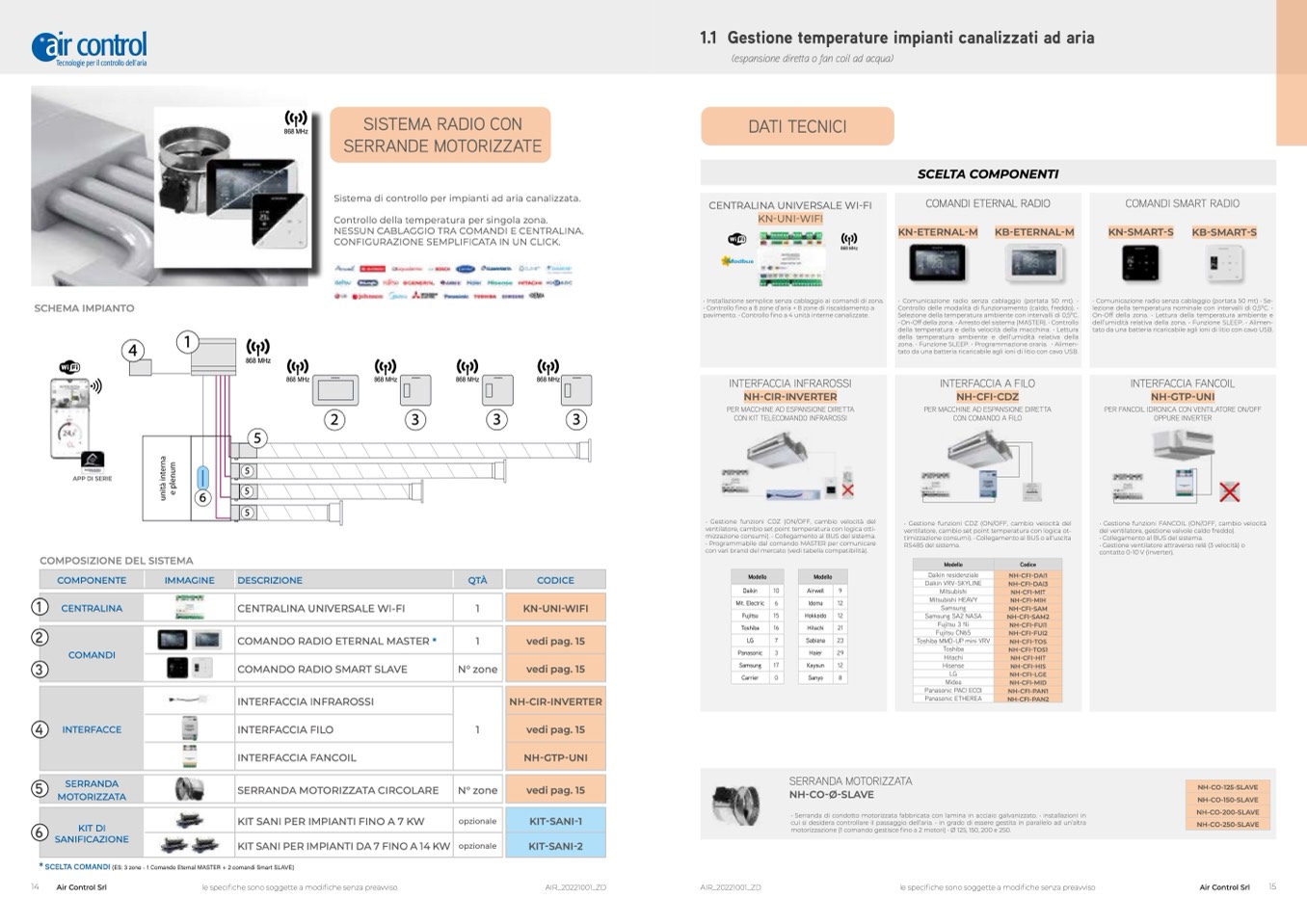

868 MHz

SISTEMA RADIO CON

SERRANDE MOTORIZZATE

Sistema di controllo per impianti ad aria canalizzata.

Controllo della temperatura per singola zona.

NESSUN CABLAGGIO TRA COMANDI E CENTRALINA.

CONFIGURAZIONE SEMPLIFICATA IN UN CLICK.

KOOLNOVA

��� ���

KOOLNOVA

��� ���

KOOLNOVA

��� ���

KOOLNOVA

2

3

3

3

(espansione diretta o fan coil ad acqua)

DATI TECNICI

1.1 Gestione temperature impianti canalizzati ad aria

SCHEMA IMPIANTO

1

COMPOSIZIONE DEL SISTEMA

4

��� ���

5

5

5

5

CENTRALINA UNIVERSALE WI-FI

KN-UNI-WIFI

868 MHz

• Installazione semplice senza cablaggio ai comandi di zona.

• Controllo fino a 8 zone d’aria + 8 zone di riscaldamento a

pavimento. • Controllo fino a 4 unità interne canalizzate.

SCELTA COMPONENTI

COMANDI ETERNAL RADIO

KN-ETERNAL-M KB-ETERNAL-M

• Comunicazione radio senza cablaggio (portata 50 mt). •

Controllo delle modalità di funzionamento (caldo, freddo). •

Selezione della temperatura ambiente con intervalli di 0,5oC.

• On-Off della zona. • Arresto del sistema (MASTER). • Controllo

della temperatura e della velocità della macchina. • Lettura

della temperatura ambiente e dell’umidità relativa della

zona. • Funzione SLEEP. • Programmazione oraria. • Alimen-

tato da una batteria ricaricabile agli ioni di litio con cavo USB.

COMANDI SMART RADIO

KN-SMART-S

KB-SMART-S

• Comunicazione radio senza cablaggio (portata 50 mt) • Se-

lezione della temperatura nominale con intervalli di 0,5oC. •

On-Off della zona. • Lettura della temperatura ambiente e

dell’umidità relativa della zona. • Funzione SLEEP. • Alimen-

tato da una batteria ricaricabile agli ioni di litio con cavo USB.

��� ���

INTERFACCIA INFRAROSSI

NH-CIR-INVERTER

PER MACCHINE AD ESPANSIONE DIRETTA

CON KIT TELECOMANDO INFRAROSSI

• Gestione funzioni CDZ (ON/OFF, cambio velocità del

ventilatore, cambio set point temperatura con logica otti-

mizzazione consumi). • Collegamento al BUS del sistema.

• Programmabile dal comando MASTER per comunicare

con vari brand del mercato (vedi tabella compatibilità).

INTERFACCIA A FILO

NH-CFI-CDZ

PER MACCHINE AD ESPANSIONE DIRETTA

CON COMANDO A FILO

• Gestione funzioni CDZ (ON/OFF, cambio velocità del

ventilatore, cambio set point temperatura con logica ot-

timizzazione consumi). • Collegamento al BUS o all’uscita

RS485 del sistema.

INTERFACCIA FANCOIL

NH-GTP-UNI

PER FANCOIL IDRONICA CON VENTILATORE ON/OFF

OPPURE INVERTER

• Gestione funzioni FANCOIL (ON/OFF, cambio velocità

del ventilatore, gestione valvole caldo freddo).

• Collegamento al BUS del sistema.

• Gestione ventilatore attraverso relé (3 velocità) o

contatto 0-10 V (inverter).

6

APP DI SERIE

Modello

Codice

Daikin residenziale

NH-CFI-DAI1

Daikin VRV-SKYLINE

NH-CFI-DAI3

Mitsubishi

NH-CFI-MIT

Mitsubishi HEAVY

NH-CFI-MIH

Samsung

NH-CFI-SAM

Samsung SA2 NASA

NH-CFI-SAM2

Fujitsu 3 fili

NH-CFI-FUI1

Fujitsu CN65

NH-CFI-FUI2

Toshiba MMD-UP mini VRV

NH-CFI-TOS

Toshiba

NH-CFI-TOS1

Hitachi

NH-CFI-HIT

Hisense

NH-CFI-HIS

LG

NH-CFI-LGE

Midea

NH-CFI-MID

Panasonic PACI ECOI

NH-CFI-PAN1

Panasonic ETHEREA

NH-CFI-PAN2

Modello

Daikin

10

Mit. Electric

6

Fujitsu

15

Toshiba

16

LG

7

Panasonic

3

Samsung

17

Carrier

0

Modello

Airwell

9

Idema

12

Hokkaido

12

Hitachi

21

Sabiana

23

Haier

29

Kaysun

12

Sanyo

8

COMPONENTE

IMMAGINE

DESCRIZIONE

QTÀ

CODICE

1

2

3

4

5

6

CENTRALINA

COMANDI

CENTRALINA UNIVERSALE WI-FI

1

KN-UNI-WIFI

COMANDO RADIO ETERNAL MASTER *

1

vedi pag. 15

COMANDO RADIO SMART SLAVE

N° zone

vedi pag. 15

INTERFACCIA INFRAROSSI

INTERFACCIA FILO

1

INTERFACCIA FANCOIL

NH-CIR-INVERTER

INTERFACCE

SERRANDA

MOTORIZZATA

KIT DI

SANIFICAZIONE

vedi pag. 15

NH-GTP-UNI

SERRANDA MOTORIZZATA

NH-CO-Ø-SLAVE

• Serranda di condotto motorizzata fabbricata con lamina in acciaio galvanizzato. • installazioni in

cui si desidera controllare il passaggio dell’aria. • in grado di essere gestita in parallelo ad un’altra

motorizzazione (1 comando gestisce fino a 2 motori) • Ø 125, 150, 200 e 250.

NH-CO-125-SLAVE

NH-CO-150-SLAVE

NH-CO-200-SLAVE

NH-CO-250-SLAVE

SERRANDA MOTORIZZATA CIRCOLARE

N° zone

vedi pag. 15

KIT SANI PER IMPIANTI FINO A 7 KW

opzionale

KIT-SANI-1

KIT SANI PER IMPIANTI DA 7 FINO A 14 KW opzionale

KIT-SANI-2

* SCELTA COMANDI

(ES: 3 zone - 1 Comando Eternal MASTER + 2 comandi Smart SLAVE)

14

Air Control Srl

le specifiche sono soggette a modifiche senza preavviso
