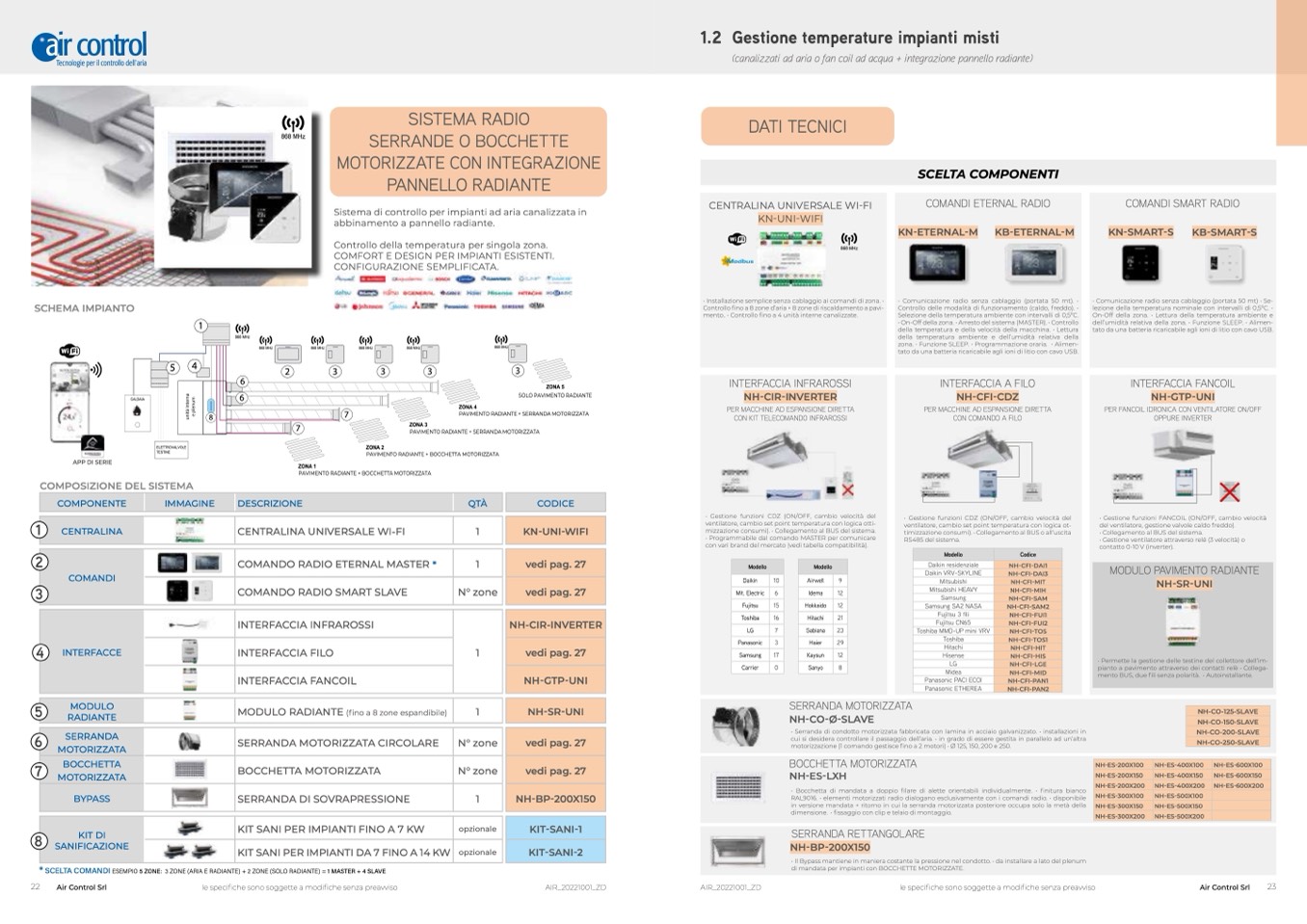

1.2 Gestione temperature impianti misti

(canalizzati ad aria o fan coil ad acqua + integrazione pannello radiante)

DATI TECNICI

SCELTA COMPONENTI

* SCELTA COMANDI

ESEMPIO 5 ZONE: 3 ZONE (ARIA E RADIANTE) + 2 ZONE (SOLO RADIANTE) = 1 MASTER + 4 SLAVE

22

Air Control Srl

le specifiche sono soggette a modifiche senza preavviso

AIR_20221001_ZD

AIR_20221001_ZD

le specifiche sono soggette a modifiche senza preavviso

Air Control Srl

23

SCHEMA IMPIANTO

1

4

��� ���

6

6

��� ���

KOOLNOVA

��� ���

KOOLNOVA

��� ���

KOOLNOVA

��� ���

KOOLNOVA

��� ���

KOOLNOVA

868 MHz

SISTEMA RADIO

SERRANDE O BOCCHETTE

MOTORIZZATE CON INTEGRAZIONE

PANNELLO RADIANTE

Sistema di controllo per impianti ad aria canalizzata in

abbinamento a pannello radiante.

Controllo della temperatura per singola zona.

COMFORT E DESIGN PER IMPIANTI ESISTENTI.

CENTRALINA UNIVERSALE WI-FI

KN-UNI-WIFI

868 MHz

• Installazione semplice senza cablaggio ai comandi di zona. •

Controllo fino a 8 zone d’aria + 8 zone di riscaldamento a pavi-

mento.. • Controllo fino a 4 unità interne canalizzate.

COMANDI ETERNAL RADIO

KN-ETERNAL-M KB-ETERNAL-M

• Comunicazione radio senza cablaggio (portata 50 mt). •

Controllo delle modalità di funzionamento (caldo, freddo). •

Selezione della temperatura ambiente con intervalli di 0,5oC.

• On-Off della zona. • Arresto del sistema (MASTER). • Controllo

della temperatura e della velocità della macchina. • Lettura

della temperatura ambiente e dell’umidità relativa della

zona. • Funzione SLEEP. • Programmazione oraria. • Alimen-

tato da una batteria ricaricabile agli ioni di litio con cavo USB.

COMANDI SMART RADIO

KN-SMART-S

KB-SMART-S

• Comunicazione radio senza cablaggio (portata 50 mt) • Se-

lezione della temperatura nominale con intervalli di 0,5oC. •

On-Off della zona. • Lettura della temperatura ambiente e

dell’umidità relativa della zona. • Funzione SLEEP. • Alimen-

tato da una batteria ricaricabile agli ioni di litio con cavo USB.

CONFIGURAZIONE SEMPLIFICATA.

5

2

3

3

3

3

INTERFACCIA INFRAROSSI

NH-CIR-INVERTER

PER MACCHINE AD ESPANSIONE DIRETTA

CON KIT TELECOMANDO INFRAROSSI

• Gestione funzioni CDZ (ON/OFF, cambio velocità del

ventilatore, cambio set point temperatura con logica otti-

mizzazione consumi). • Collegamento al BUS del sistema.

• Programmabile dal comando MASTER per comunicare

con vari brand del mercato (vedi tabella compatibilità).

INTERFACCIA A FILO

NH-CFI-CDZ

PER MACCHINE AD ESPANSIONE DIRETTA

CON COMANDO A FILO

• Gestione funzioni CDZ (ON/OFF, cambio velocità del

ventilatore, cambio set point temperatura con logica ot-

timizzazione consumi). • Collegamento al BUS o all’uscita

RS485 del sistema.

INTERFACCIA FANCOIL

NH-GTP-UNI

PER FANCOIL IDRONICA CON VENTILATORE ON/OFF

OPPURE INVERTER

• Gestione funzioni FANCOIL (ON/OFF, cambio velocità

del ventilatore, gestione valvole caldo freddo).

• Collegamento al BUS del sistema.

• Gestione ventilatore attraverso relé (3 velocità) o

contatto 0-10 V (inverter).

� �

� �

� �

� �

� �

� ��

� ��

� �

� �

���� �

SOLO PAVIMENTO RADIANTE

PAVIMENTO RADIANTE + SERRANDA MOTORIZZATA

�������

8

7

7

���� �

APP DI SERIE

PAVIMENTO RADIANTE + BOCCHETTA MOTORIZZATA

PAVIMENTO RADIANTE + BOCCHETTA MOTORIZZATA

COMPOSIZIONE DEL SISTEMA

1

CENTRALINA

2

COMANDI

3

4

5

6

7

8

���� �

���� �

PAVIMENTO RADIANTE + SERRANDA MOTORIZZATA

��������������

�������

���� �

COMPONENTE

IMMAGINE

DESCRIZIONE

QTÀ

CODICE

CENTRALINA UNIVERSALE WI-FI

1

Modello

COMANDO RADIO ETERNAL MASTER *

1

Modello

Daikin

10

Mit. Electric

6

Fujitsu

15

Toshiba

16

LG

7

Panasonic

3

Samsung

17

Carrier

0

Modello

Airwell

9

Idema

12

Hokkaido

12

Hitachi

21

Sabiana

23

Haier

29

Kaysun

12

Sanyo

8

COMANDO RADIO SMART SLAVE

N° zone

Daikin residenziale

Mitsubishi HEAVY

Codice

NH-CFI-DAI1

Daikin VRV-SKYLINE

MODULO PAVIMENTO RADIANTE

NH-SR-UNI

• Permette la gestione delle testine del collettore dell’im-

pianto a pavimento attraverso dei contatti relè • Collega-

mento BUS, due fili senza polarità. • Autoinstallante.

Mitsubishi

NH-CFI-DAI3

NH-CFI-MIT

Samsung

Fujitsu 3 fili

NH-CFI-MIH

Samsung SA2 NASA

NH-CFI-SAM

NH-CFI-SAM2

Fujitsu CN65

NH-CFI-FUI1

Toshiba MMD-UP mini VRV

NH-CFI-FUI2

Toshiba

NH-CFI-TOS

INTERFACCE

MODULO

RADIANTE

SERRANDA

MOTORIZZATA

BOCCHETTA

MOTORIZZATA

KIT DI

SANIFICAZIONE

KIT SANI PER IMPIANTI FINO A 7 KW

opzionale

KN-UNI-WIFI

vedi pag. 27

vedi pag. 27

INTERFACCIA INFRAROSSI

INTERFACCIA FILO

1

INTERFACCIA FANCOIL

NH-CIR-INVERTER

vedi pag. 27

Hitachi

Hisense

NH-CFI-TOS1

NH-CFI-HIT

LG

NH-CFI-HIS

NH-GTP-UNI

Midea

NH-CFI-LGE

Panasonic PACI ECOI

Panasonic ETHEREA

NH-CFI-MID

SERRANDA MOTORIZZATA

NH-CO-Ø-SLAVE

• Serranda di condotto motorizzata fabbricata con lamina in acciaio galvanizzato. • installazioni in

cui si desidera controllare il passaggio dell’aria. • in grado di essere gestita in parallelo ad un’altra

motorizzazione (1 comando gestisce fino a 2 motori) • Ø 125, 150, 200 e 250.

NH-CFI-PAN1

NH-CFI-PAN2

MODULO RADIANTE (fino a 8 zone espandibile)

1

NH-SR-UNI

NH-CO-125-SLAVE

NH-CO-150-SLAVE

NH-CO-200-SLAVE

SERRANDA MOTORIZZATA CIRCOLARE

N° zone

vedi pag. 27

NH-CO-250-SLAVE

BOCCHETTA MOTORIZZATA

NH-ES-LXH

• Bocchetta di mandata a doppio filare di alette orientabili individualmente. • finitura bianco

RAL9016. • elementi motorizzati radio dialogano esclusivamente con i comandi radio. • disponibile

in versione mandata + ritorno in cui la serranda motorizzata posteriore occupa solo la metà della

dimensione. • fissaggio con clip e telaio di montaggio.

BOCCHETTA MOTORIZZATA

N° zone

vedi pag. 27

NH-ES-200X100

NH-ES-400X100

NH-ES-600X100

NH-ES-200X150

NH-ES-400X150

NH-ES-400X200

BYPASS

SERRANDA DI SOVRAPRESSIONE

1

NH-BP-200X150

NH-ES-500X200

NH-ES-600X150

NH-ES-200X200

NH-ES-600X200

NH-ES-300X100

NH-ES-500X100

NH-ES-300X150

NH-ES-500X150

NH-ES-300X200

KIT-SANI-1

SERRANDA RETTANGOLARE

NH-BP-200X150

• Il Bypass mantiene in maniera costante la pressione nel condotto. • da installare a lato del plenum

di mandata per impianti con BOCCHETTE MOTORIZZATE.

KIT SANI PER IMPIANTI DA 7 FINO A 14 KW opzionale

KIT-SANI-2
