SCHEMA IMPIANTO

APP DI SERIE

4

1

CAVO BUS

CAVO MOTORE SERRANDA

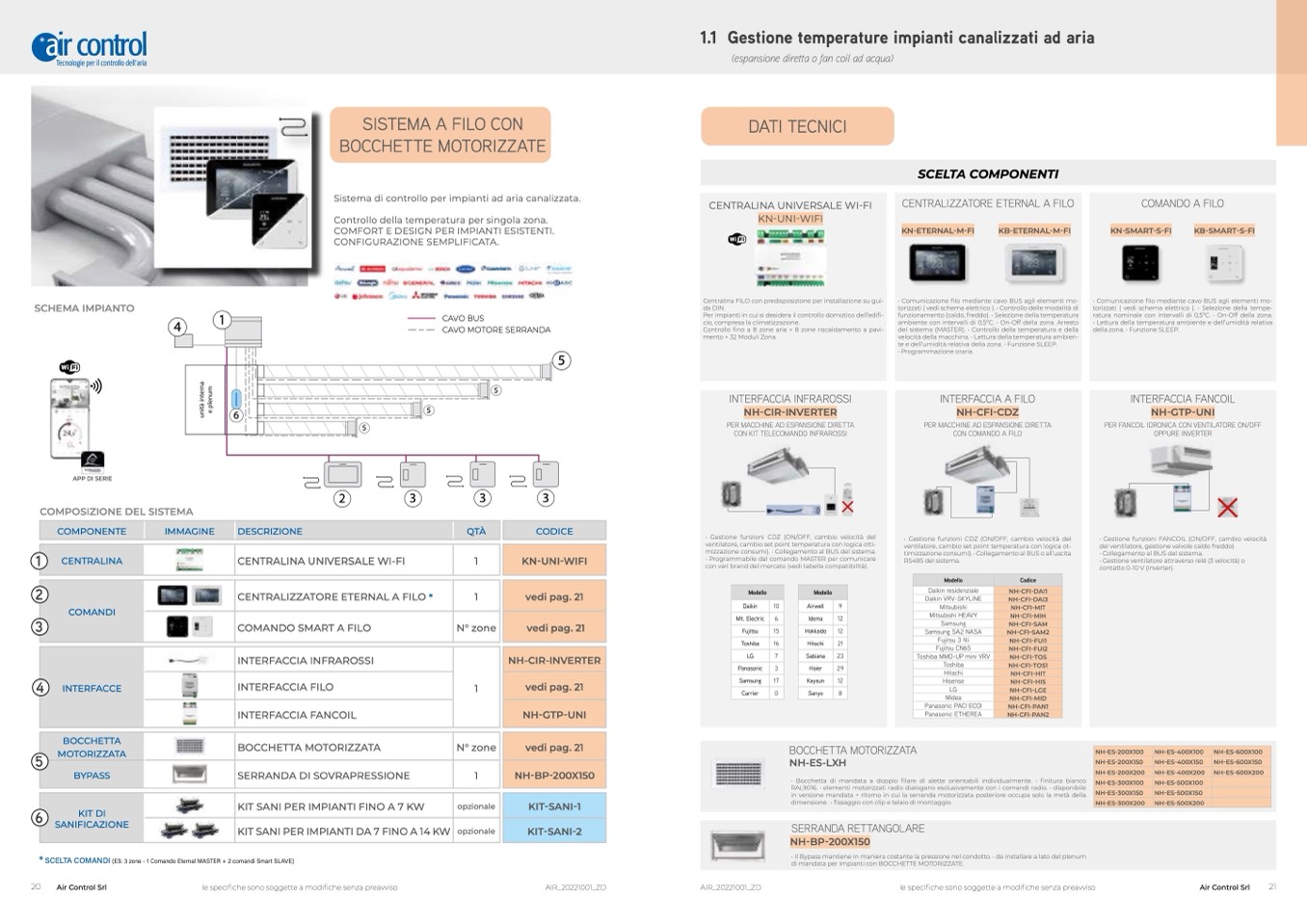

1.1 Gestione temperature impianti canalizzati ad aria

SISTEMA A FILO CON

BOCCHETTE MOTORIZZATE

Sistema di controllo per impianti ad aria canalizzata.

Controllo della temperatura per singola zona.

COMFORT E DESIGN PER IMPIANTI ESISTENTI.

CONFIGURAZIONE SEMPLIFICATA.

(espansione diretta o fan coil ad acqua)

DATI TECNICI

CENTRALINA UNIVERSALE WI-FI

KN-UNI-WIFI

Centralina FILO con predisposizione per installazione su gui-

da DIN.

Per impianti in cui si desidera il controllo domotico dell’edifi-

cio, compresa la climatizzazione.

Controllo fino a 8 zone aria + 8 zone riscaldamento a pavi-

mento + 32 Moduli Zona.

SCELTA COMPONENTI

CENTRALIZZATORE ETERNAL A FILO

KN-ETERNAL-M-FI

KB-ETERNAL-M-FI

• Comunicazione filo mediante cavo BUS agli elementi mo-

torizzati ( vedi schema elettrico ). • Controllo delle modalità di

funzionamento (caldo, freddo). • Selezione della temperatura

ambiente con intervalli di 0,5oC. • On-Off della zona. Arresto

del sistema (MASTER). • Controllo della temperatura e della

velocità della macchina. • Lettura della temperatura ambien-

te e dell’umidità relativa della zona. • Funzione SLEEP.

• Programmazione oraria.

INTERFACCIA INFRAROSSI

NH-CIR-INVERTER

PER MACCHINE AD ESPANSIONE DIRETTA

CON KIT TELECOMANDO INFRAROSSI

• Gestione funzioni CDZ (ON/OFF, cambio velocità del

ventilatore, cambio set point temperatura con logica otti-

mizzazione consumi). • Collegamento al BUS del sistema.

• Programmabile dal comando MASTER per comunicare

con vari brand del mercato (vedi tabella compatibilità).

INTERFACCIA A FILO

NH-CFI-CDZ

PER MACCHINE AD ESPANSIONE DIRETTA

CON COMANDO A FILO

• Gestione funzioni CDZ (ON/OFF, cambio velocità del

ventilatore, cambio set point temperatura con logica ot-

timizzazione consumi). • Collegamento al BUS o all’uscita

RS485 del sistema.

INTERFACCIA FANCOIL

NH-GTP-UNI

PER FANCOIL IDRONICA CON VENTILATORE ON/OFF

OPPURE INVERTER

• Gestione funzioni FANCOIL (ON/OFF, cambio velocità

del ventilatore, gestione valvole caldo freddo).

• Collegamento al BUS del sistema.

• Gestione ventilatore attraverso relé (3 velocità) o

contatto 0-10 V (inverter).

5

5

5

5

KOOLNOVA

COMPOSIZIONE DEL SISTEMA

1

2

3

4

5

6

2

3

3

3

KOOLNOVA

KOOLNOVA

KOOLNOVA

COMPONENTE

IMMAGINE

DESCRIZIONE

QTÀ

CODICE

CENTRALINA

COMANDI

INTERFACCE

BOCCHETTA

MOTORIZZATA

BYPASS

KIT DI

SANIFICAZIONE

CENTRALINA UNIVERSALE WI-FI

Modello

Codice

Daikin residenziale

NH-CFI-DAI1

Daikin VRV-SKYLINE

NH-CFI-DAI3

Mitsubishi

NH-CFI-MIT

Mitsubishi HEAVY

NH-CFI-MIH

Samsung

NH-CFI-SAM

Samsung SA2 NASA

NH-CFI-SAM2

Fujitsu 3 fili

NH-CFI-FUI1

Fujitsu CN65

NH-CFI-FUI2

Toshiba MMD-UP mini VRV

NH-CFI-TOS

Toshiba

NH-CFI-TOS1

Hitachi

NH-CFI-HIT

Hisense

NH-CFI-HIS

LG

NH-CFI-LGE

Midea

NH-CFI-MID

Panasonic PACI ECOI

NH-CFI-PAN1

Panasonic ETHEREA

NH-CFI-PAN2

Modello

Daikin

10

Mit. Electric

6

Fujitsu

15

Toshiba

16

LG

7

Panasonic

3

Samsung

17

Carrier

0

Modello

Airwell

9

Idema

12

Hokkaido

12

Hitachi

21

Sabiana

23

Haier

29

Kaysun

12

Sanyo

8

CENTRALIZZATORE ETERNAL A FILO *

COMANDO SMART A FILO

1

1

KN-UNI-WIFI

vedi pag. 21

N° zone

vedi pag. 21

INTERFACCIA INFRAROSSI

INTERFACCIA FILO

INTERFACCIA FANCOIL

1

NH-CIR-INVERTER

vedi pag. 21

NH-GTP-UNI

BOCCHETTA MOTORIZZATA

N° zone

vedi pag. 21

BOCCHETTA MOTORIZZATA

NH-ES-LXH

• Bocchetta di mandata a doppio filare di alette orientabili individualmente. • finitura bianco

RAL9016. • elementi motorizzati radio dialogano esclusivamente con i comandi radio. • disponibile

in versione mandata + ritorno in cui la serranda motorizzata posteriore occupa solo la metà della

dimensione. • fissaggio con clip e telaio di montaggio.

NH-ES-200X100

NH-ES-200X150

NH-ES-400X100

NH-ES-400X150

NH-ES-600X100

NH-ES-600X150

SERRANDA DI SOVRAPRESSIONE

1

NH-BP-200X150

NH-ES-200X200

NH-ES-400X200

NH-ES-600X200

NH-ES-300X100

NH-ES-300X150

NH-ES-500X100

NH-ES-500X150

KIT SANI PER IMPIANTI FINO A 7 KW

opzionale

KIT-SANI-1

NH-ES-300X200

NH-ES-500X200

KIT SANI PER IMPIANTI DA 7 FINO A 14 KW opzionale

KIT-SANI-2

SERRANDA RETTANGOLARE

NH-BP-200X150

• Il Bypass mantiene in maniera costante la pressione nel condotto. • da installare a lato del plenum

di mandata per impianti con BOCCHETTE MOTORIZZATE.

* SCELTA COMANDI

(ES: 3 zone - 1 Comando Eternal MASTER + 2 comandi Smart SLAVE)

20

Air Control Srl

le specifiche sono soggette a modifiche senza preavviso

AIR_20221001_ZD

AIR_20221001_ZD

le specifiche sono soggette a modifiche senza preavviso

Air Control Srl

21

COMANDO A FILO

KN-SMART-S-FI

KB-SMART-S-FI

• Comunicazione filo mediante cavo BUS agli elementi mo-

torizzati ( vedi schema elettrico ). • Selezione della tempe-

ratura nominale con intervalli di 0,5oC. • On-Off della zona.

• Lettura della temperatura ambiente e dell’umidità relativa

della zona. • Funzione SLEEP.
