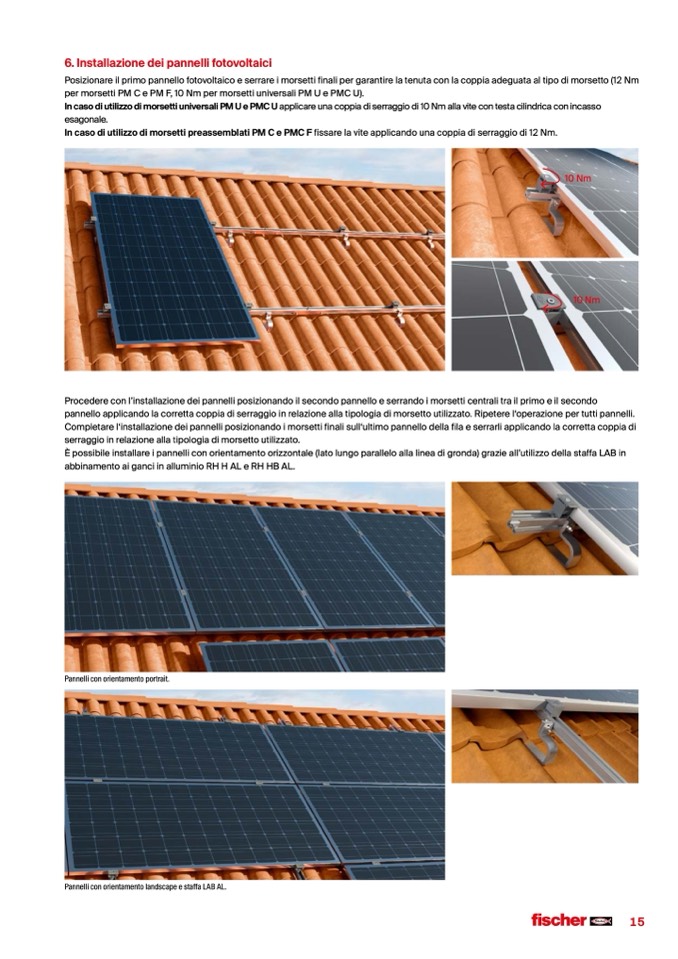

6. Installazione dei pannelli fotovoltaici
Posizionare il primo pannello fotovoltaico e serrare i morsetti finali per garantire la tenuta con la coppia adeguata al tipo di morsetto (12 Nm
per morsetti PM C e PM F, 10 Nm per morsetti universali PM U e PMC U).
In caso di utilizzo di morsetti universali PM U e PMC U applicare una coppia di serraggio di 10 Nm alla vite con testa cilindrica con incasso
esagonale.
In caso di utilizzo di morsetti preassemblati PM C e PMC F fissare la vite applicando una coppia di serraggio di 12 Nm.
10 Nm
10 Nm
Procedere con l’installazione dei pannelli posizionando il secondo pannello e serrando i morsetti centrali tra il primo e il secondo
pannello applicando la corretta coppia di serraggio in relazione alla tipologia di morsetto utilizzato. Ripetere l‘operazione per tutti pannelli.
Completare l‘installazione dei pannelli posizionando i morsetti finali sull‘ultimo pannello della fila e serrarli applicando la corretta coppia di
serraggio in relazione alla tipologia di morsetto utilizzato.
È possibile installare i pannelli con orientamento orizzontale (lato lungo parallelo alla linea di gronda) grazie all’utilizzo della staffa LAB in
abbinamento ai ganci in alluminio RH H AL e RH HB AL.
Pannelli con orientamento portrait.
Pannelli con orientamento landscape e staffa LAB AL.
