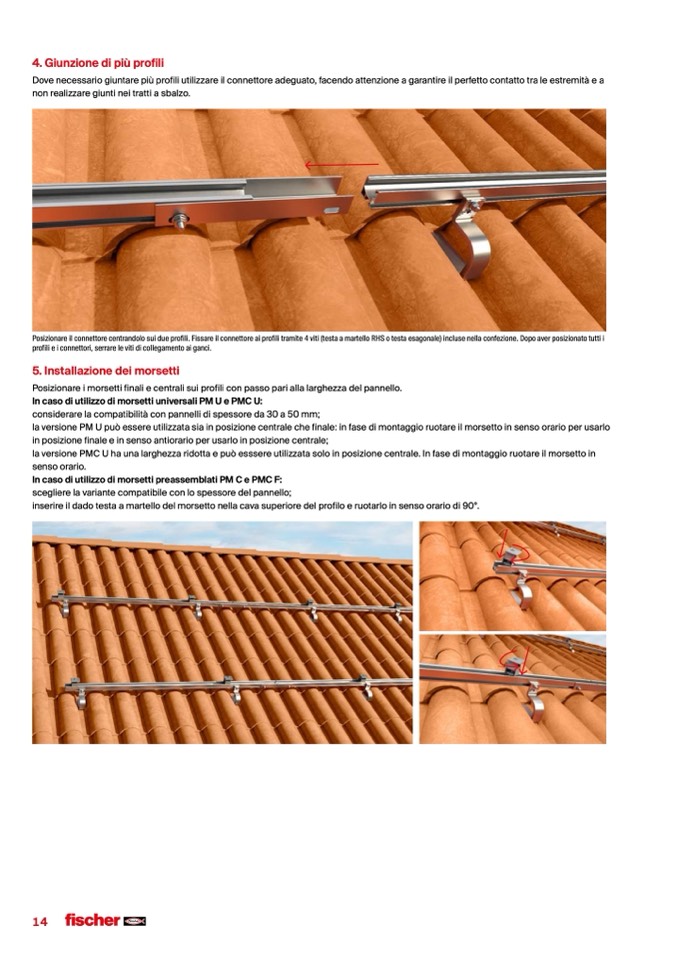

4. Giunzione di più profili
Dove necessario giuntare più profili utilizzare il connettore adeguato, facendo attenzione a garantire il perfetto contatto tra le estremità e a
non realizzare giunti nei tratti a sbalzo.
Posizionare il connettore centrandolo sui due profili. Fissare il connettore ai profili tramite 4 viti (testa a martello RHS o testa esagonale) incluse nella confezione. Dopo aver posizionato tutti i
profili e i connettori, serrare le viti di collegamento ai ganci.
5. Installazione dei morsetti
Posizionare i morsetti finali e centrali sui profili con passo pari alla larghezza del pannello.
In caso di utilizzo di morsetti universali PM U e PMC U:
considerare la compatibilità con pannelli di spessore da 30 a 50 mm;
la versione PM U può essere utilizzata sia in posizione centrale che finale: in fase di montaggio ruotare il morsetto in senso orario per usarlo
in posizione finale e in senso antiorario per usarlo in posizione centrale;
la versione PMC U ha una larghezza ridotta e può esssere utilizzata solo in posizione centrale. In fase di montaggio ruotare il morsetto in
senso orario.
In caso di utilizzo di morsetti preassemblati PM C e PMC F:
scegliere la variante compatibile con lo spessore del pannello;
inserire il dado testa a martello del morsetto nella cava superiore del profilo e ruotarlo in senso orario di 90°.
14
