bianco
Colori / Colors

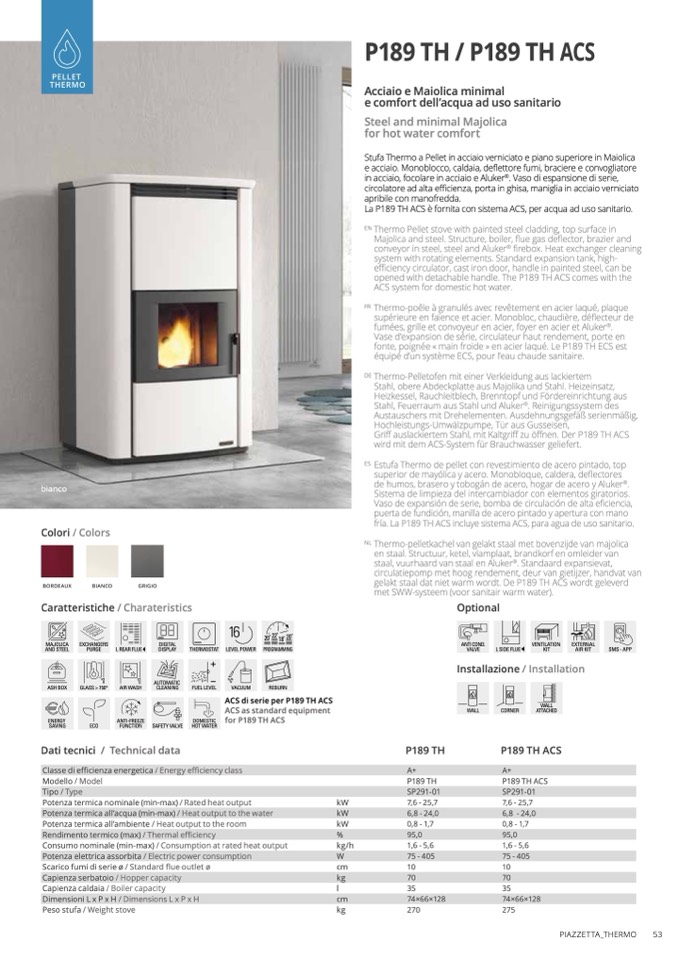

P189 TH / P189 TH ACS
Acciaio e Maiolica minimal
e comfort dell’acqua ad uso sanitario
Steel and minimal Majolica
for hot water comfort
Stufa Thermo a Pellet in acciaio verniciato e piano superiore in Maiolica
e acciaio. Monoblocco, caldaia, deflettore fumi, braciere e convogliatore
in acciaio, focolare in acciaio e Aluker
®
. Vaso di espansione di serie,
circolatore ad alta efficienza, porta in ghisa, maniglia in acciaio verniciato
apribile con manofredda.
La P189 TH ACS è fornita con sistema ACS, per acqua ad uso sanitario.
EN
Thermo Pellet stove with painted steel cladding, top surface in
Majolica and steel. Structure, boiler, flue gas deflector, brazier and
conveyor in steel, steel and Aluker
®
firebox. Heat exchanger cleaning
system with rotating elements. Standard expansion tank, high-
efficiency circulator, cast iron door, handle in painted steel, can be
opened with detachable handle. The P189 TH ACS comes with the
ACS system for domestic hot water.
FR
Thermo-poêleàgranulésavecrevêtementenacierlaqué,plaque
supérieure en faïence et acier. Monobloc, chaudière, déflecteur de
fumées, grille et convoyeur en acier, foyer en acier et Aluker
®
.
Vase d’expansion de série, circulateur haut rendement, porte en
fonte, poignée « main froide » en acier laqué. Le P189 TH ECS est
équipé d’un système ECS, pour l’eau chaude sanitaire.
DE
Thermo-Pelletofen mit einer Verkleidung aus lackiertem
Stahl, obere Abdeckplatte aus Majolika und Stahl. Heizeinsatz,
Heizkessel, Rauchleitblech, Brenntopf und Fördereinrichtung aus
Stahl, Feuerraum aus Stahl und Aluker
®
. Reinigungssystem des
Austauschers mit Drehelementen. Ausdehnungsgefäß serienmäßig,
Hochleistungs-Umwälzpumpe, Tür aus Gusseisen,
Griff auslackiertem Stahl, mit Kaltgriff zu öffnen. Der P189 TH ACS
wird mit dem ACS-System für Brauchwasser geliefert.
ES
EstufaThermodepelletconrevestimientodeaceropintado,top
superior de mayólica y acero. Monobloque, caldera, deflectores
de humos, brasero y tobogán de acero, hogar de acero y Aluker
®
.
Sistema de limpieza del intercambiador con elementos giratorios.
Vaso de expansión de serie, bomba de circulación de alta eficiencia,
puerta de fundición, manilla de acero pintado y apertura con mano
fría. La P189 TH ACS incluye sistema ACS, para agua de uso sanitario.
NL
Thermo-pelletkachel van gelakt staal met bovenzijde van majolica
en staal. Structuur, ketel, vlamplaat, brandkorf en omleider van
staal, vuurhaard van staal en Aluker
®
. Standaard expansievat,
circulatiepomp met hoog rendement, deur van gietijzer, handvat van
gelakt staal dat niet warm wordt. De P189 TH ACS wordt geleverd
met SWW-systeem (voor sanitair warm water).
Optional
Installazione / Installation
BORDEAUX
BIANCO
GRIGIO
Caratteristiche / Charateristics
20
20
MAJOLICA
AND STEEL
EXCHANGERS
PURGE
DIGITAL
DISPLAY
L REAR FLUE
THERMOSTAT
LEVEL POWER
22
18
PROGRAMMING
ANTI COND.
VALVE
L SIDE FLUE
VENTILATION
KIT
EXTERNAL
AIR KIT
SMS - APP
ASH BOX
GLASS > 750°
AIR WASH
AUTOMATIC
CLEANING
FUEL LEVEL
VACUUM
REBURN
ACS di serie per P189 TH ACS
ACS as standard equipment
for P189 TH ACS
ENERGY
SAVING
ECO
ANTI-FREEZE
FUNCTION
SAFETY VALVE
DOMESTIC
HOT WATER
WALL
ATTACHED
WALL
CORNER
Dati tecnici / Technical data
P189 TH
P189 TH ACS
Classe di efficienza energetica / Energy efficiency class
A+
A+
Modello / Model
P189 TH
P189 TH ACS
Tipo / Type
SP291-01
SP291-01
Potenza termica nominale (min-max) / Rated heat output
kW
7,6 - 25,7
7,6 - 25,7
Potenza termica all’acqua (min-max) / Heat output to the water
kW
6,8 - 24,0
6,8 - 24,0
Potenza termica all’ambiente / Heat output to the room
kW
0,8 - 1,7
0,8 - 1,7
Rendimento termico (max) / Thermal efficiency
%
95,0
95,0
Consumo nominale (min-max) / Consumption at rated heat output
kg/h
1,6 - 5,6
1,6 - 5,6
Potenza elettrica assorbita / Electric power consumption
W
75-405
75-405
Scarico fumi di serie ø / Standard flue outlet ø
cm
10
10
Capienza serbatoio / Hopper capacity
kg
70
70
Capienza caldaia / Boiler capacity
l
35
35
DimensioniLxPxH/DimensionsLxPxH
cm
74×66×128
74×66×128
Peso stufa / Weight stove
kg
270
275
