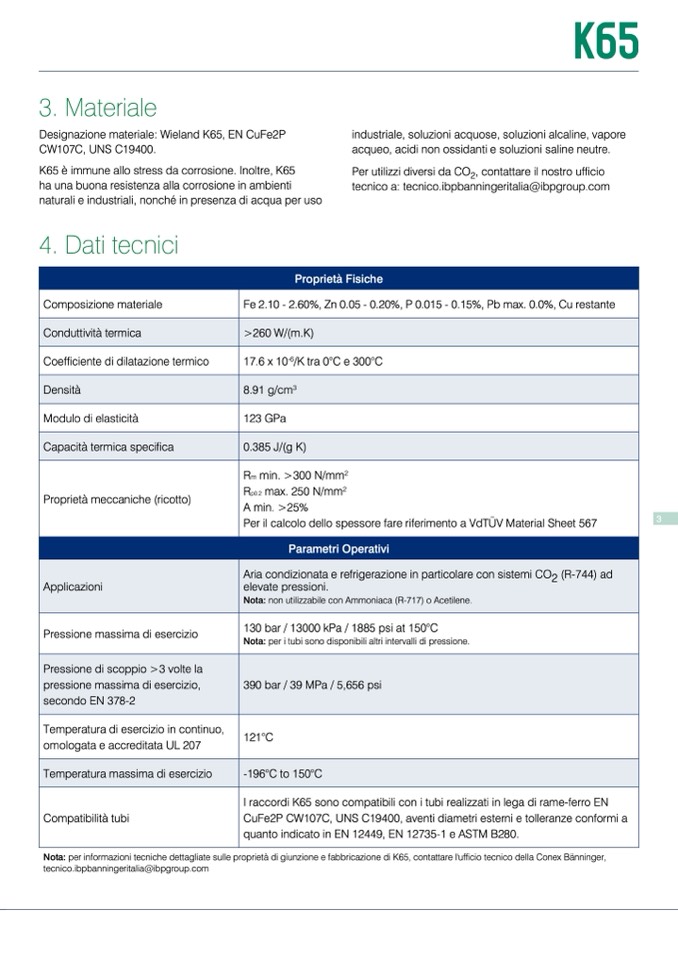

3. Materiale

Designazione materiale: Wieland K65, EN CuFe2P

CW107C, UNS C19400.

K65 è immune allo stress da corrosione. Inoltre, K65

ha una buona resistenza alla corrosione in ambienti

naturali e industriali, nonché in presenza di acqua per uso

4. Dati tecnici

Composizione materiale

Coefficiente di dilatazione termico

Modulo di elasticità

industriale, soluzioni acquose, soluzioni alcaline, vapore

acqueo, acidi non ossidanti e soluzioni saline neutre.

Per utilizzi diversi da CO

2

, contattare il nostro ufficio

tecnico a: tecnico.ibpbanningeritalia@ibpgroup.com

Proprietà Fisiche

Fe 2.10 - 2.60%, Zn 0.05 - 0.20%, P 0.015 - 0.15%, Pb max. 0.0%, Cu restante

17.6 x 10

-6

/K tra 0°C e 300°C

123 GPa

Conduttività termica

>260 W/(m.K)

Densità

8.91 g/cm

3

Capacità termica specifica

0.385 J/(g K)

Proprietà meccaniche (ricotto)

R

m

min. >300 N/mm

2

R

p0.2

max. 250 N/mm

2

A min. >25%

Per il calcolo dello spessore fare riferimento a VdTÜV Material Sheet 567

Parametri Operativi

Applicazioni

Aria condizionata e refrigerazione in particolare con sistemi CO2 (R-744) ad

elevate pressioni.

Nota: non utilizzabile con Ammoniaca (R-717) o Acetilene.

Pressione massima di esercizio

130 bar / 13000 kPa / 1885 psi at 150°C

Nota: per i tubi sono disponibili altri intervalli di pressione.

Pressione di scoppio >3 volte la

pressione massima di esercizio,

secondo EN 378-2

390 bar / 39 MPa / 5,656 psi

Temperatura di esercizio in continuo,

omologata e accreditata UL 207

121°C

Temperatura massima di esercizio

-196°C to 150°C

Compatibilità tubi

I raccordi K65 sono compatibili con i tubi realizzati in lega di rame-ferro EN

CuFe2P CW107C, UNS C19400, aventi diametri esterni e tolleranze conformi a

quanto indicato in EN 12449, EN 12735-1 e ASTM B280.

Nota: per informazioni tecniche dettagliate sulle propriet

à di giunzione e fabbricazione di K65, contattare l'ufficio tecnico della Conex Bänninger,

tecnico.ibpbanningeritalia@ibpgroup.com

3
