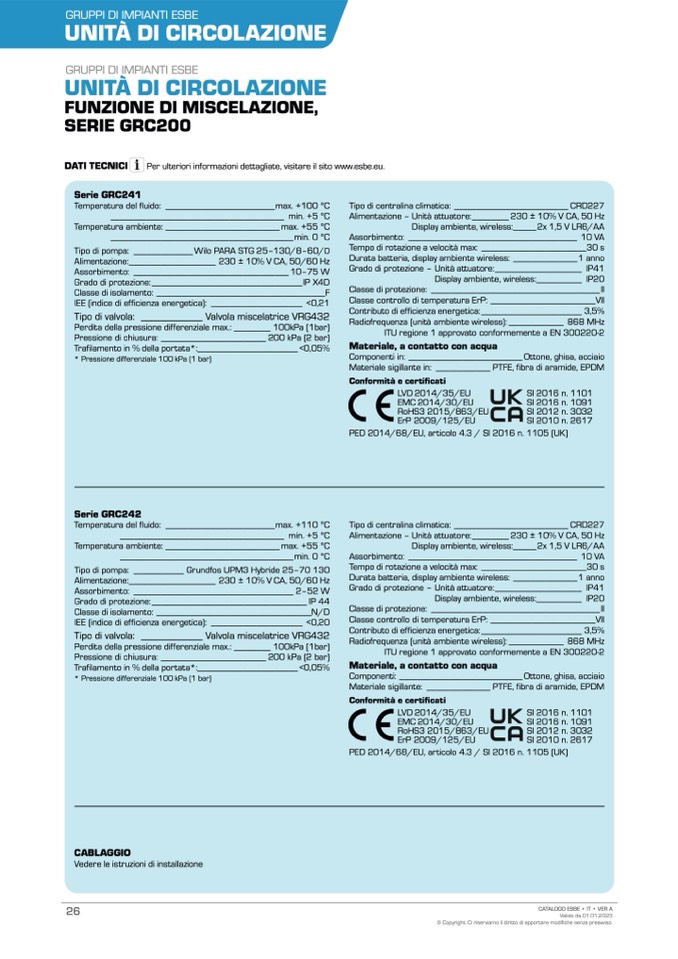

GRUPPI DI IMPIANTI ESBE
UNITÀ DI CIRCOLAZIONE
GRUPPI DI IMPIANTI ESBE
UNITÀ DI CIRCOLAZIONE
FUNZIONE DI MISCELAZIONE,
SERIE GRC200
DATI TECNICI
Per ulteriori informazioni dettagliate, visitare il sito www.esbe.eu.
Serie GRC241
Temperatura del fluido: ________________________max. +100 oC
______________________________________ min. +5 oC
Temperatura ambiente: _________________________ max. +55 oC
________________________________________ min. 0 oC
Tipo di pompa: _____________ Wilo PARA STG 25–130/8–60/0
Alimentazione:___________________ 230 ± 10% V CA, 50/60 Hz
Assorbimento: __________________________________ 10–75 W
Grado di protezione:_________________________________IP X4D
Classe di isolamento: _____________________________________F
IEE (indice di efficienza energetica): ____________________ <0,21
Tipodivalvola: ____________ValvolamiscelatriceVRG432
Perdita della pressione differenziale max.: ________ 100kPa (1bar)
Pressione di chiusura: _______________________ 200 kPa (2 bar)
Trafilamento in % della portata*:______________________ <0,05%
* Pressione differenziale 100 kPa (1 bar)
Tipo di centralina climatica: _________________________ CRD227
Alimentazione ‒ Unità attuatore:________ 230 ± 10% V CA, 50 Hz
Display ambiente, wireless:_____ 2x 1,5 V LR6/AA
Assorbimento: _____________________________________ 10 VA
Tempo di rotazione a velocità max: _______________________30 s
Durata batteria, display ambiente wireless: ______________1 anno
Grado di protezione ‒ Unità attuatore:___________________ IP41
Display ambiente, wireless:__________ IP20
Classe di protezione: _____________________________________II
Classe controllo di temperatura ErP: _______________________VII
Contributo di efficienza energetica: ______________________ 3,5%
Radiofrequenza (unità ambiente wireless): ____________ 868 MHz
ITU regione 1 approvato conformemente a EN 300220-2
Materiale, a contatto con acqua
Componenti in: _________________________ Ottone, ghisa, acciaio
Materiale sigillante in: ____________ PTFE, fibra di aramide, EPDM
Serie GRC242
Temperatura del fluido: ________________________max. +110 oC
____________________________________ min. +5 oC
Temperatura ambiente: _________________________ max. +55 oC
______________________________________ min. 0 oC
Tipo di pompa: ___________ Grundfos UPM3 Hybride 25‒70 130
Alimentazione:___________________ 230 ± 10% V CA, 50/60 Hz
Assorbimento: ___________________________________ 2–52 W
Grado di protezione: __________________________________ IP 44
Classe di isolamento: __________________________________N/D
IEE (indice di efficienza energetica): ____________________ <0,20
Tipodivalvola: ____________ValvolamiscelatriceVRG432
Perdita della pressione differenziale max.: ________ 100kPa (1bar)
Pressione di chiusura: _______________________ 200 kPa (2 bar)
Trafilamento in % della portata*:______________________ <0,05%
* Pressione differenziale 100 kPa (1 bar)
Tipo di centralina climatica: _________________________ CRD227
Alimentazione ‒ Unità attuatore:________ 230 ± 10% V CA, 50 Hz
Display ambiente, wireless:_____ 2x 1,5 V LR6/AA
Assorbimento: _____________________________________ 10 VA
Tempo di rotazione a velocità max: _______________________30 s
Durata batteria, display ambiente wireless: ______________1 anno
Grado di protezione ‒ Unità attuatore:___________________ IP41
Display ambiente, wireless:__________ IP20
Classe di protezione: _____________________________________II
Classe controllo di temperatura ErP: _______________________VII
Contributo di efficienza energetica: ______________________ 3,5%
Radiofrequenza (unità ambiente wireless): ____________ 868 MHz
ITU regione 1 approvato conformemente a EN 300220-2
Materiale, a contatto con acqua
Componenti: ___________________________ Ottone, ghisa, acciaio
Materiale sigillante: ______________ PTFE, fibra di aramide, EPDM
CABLAGGIO
Vedere le istruzioni di installazione
26
CATALOGO ESBE • IT • VER A
Conformità e certificati
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
PED 2014/68/EU, articolo 4.3 / SI 2016 n.
SI 2016 n. 1101
SI 2016 n. 1091
SI 2012 n. 3032
SI 2010 n. 2617
1105 (UK)
Conformità e certificati
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
PED 2014/68/EU, articolo 4.3 / SI 2016 n.
SI 2016 n. 1101
SI 2016 n. 1091
SI 2012 n. 3032
SI 2010 n. 2617
1105 (UK)
Valido da 01.01.2023
