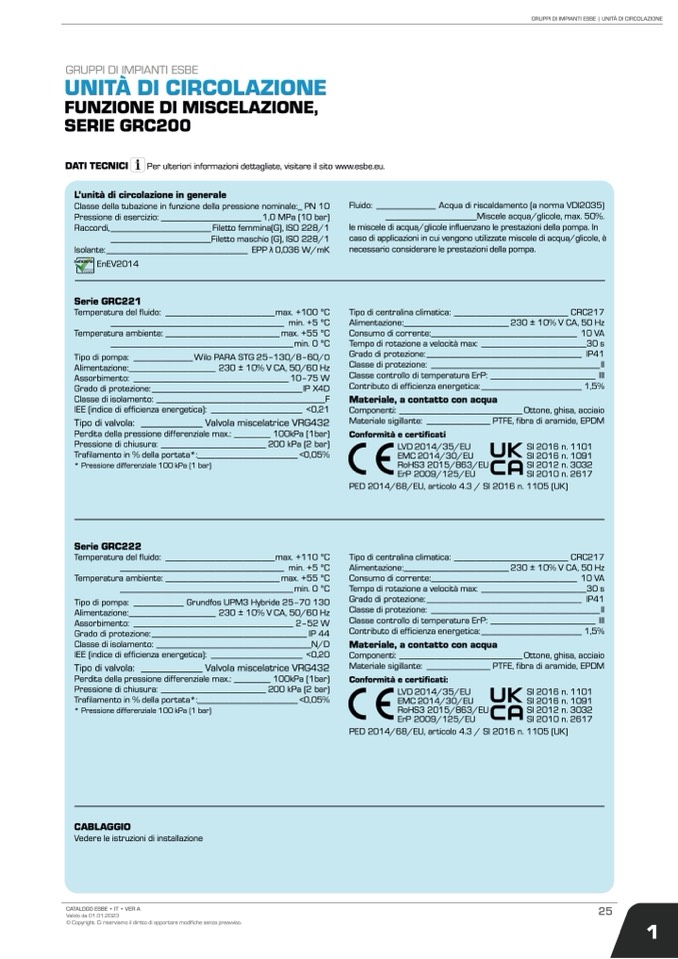

GRUPPI DI IMPIANTI ESBE | UNITÀ DI CIRCOLAZIONE

GRUPPI DI IMPIANTI ESBE

UNITÀ DI CIRCOLAZIONE

FUNZIONE DI MISCELAZIONE,

SERIE GRC200

DATI TECNICI

Per ulteriori informazioni dettagliate, visitare il sito www.esbe.eu.

L’unità di circolazione in generale

Classe della tubazione in funzione della pressione nominale:_ PN 10

Pressione di esercizio: ______________________ 1,0 MPa (10 bar)

Raccordi, ______________________ Filetto femmina(G), ISO 228/1

______________________Filetto maschio (G), ISO 228/1

Isolante:_______________________________ EPP λ 0,036 W/mK

EnEV2014

Serie GRC221

Temperatura del fluido: ________________________max. +100 oC

______________________________________ min. +5 oC

Temperatura ambiente: _________________________ max. +55 oC

________________________________________min. 0 oC

Tipo di pompa: _____________ Wilo PARA STG 25–130/8–60/0

Alimentazione:___________________ 230 ± 10% V CA, 50/60 Hz

Assorbimento: __________________________________ 10–75 W

Grado di protezione:_________________________________IP X4D

Classe di isolamento: _____________________________________F

IEE (indice di efficienza energetica): ____________________ <0,21

Tipodivalvola: ____________ValvolamiscelatriceVRG432

Perdita della pressione differenziale max.: ________ 100kPa (1bar)

Pressione di chiusura: _______________________ 200 kPa (2 bar)

Trafilamento in % della portata*:______________________ <0,05%

* Pressione differenziale 100 kPa (1 bar)

Serie GRC222

Temperatura del fluido: ________________________max. +110 oC

____________________________________ min. +5 oC

Temperatura ambiente: _________________________ max. +55 oC

______________________________________ min. 0 oC

Tipo di pompa: ___________ Grundfos UPM3 Hybride 25‒70 130

Alimentazione:___________________ 230 ± 10% V CA, 50/60 Hz

Assorbimento: ___________________________________ 2–52 W

Grado di protezione: __________________________________ IP 44

Classe di isolamento: __________________________________N/D

IEE (indice di efficienza energetica): ____________________ <0,20

Tipodivalvola: ____________ValvolamiscelatriceVRG432

Perdita della pressione differenziale max.: ________ 100kPa (1bar)

Pressione di chiusura: _______________________ 200 kPa (2 bar)

Trafilamento in % della portata*:______________________ <0,05%

* Pressione differenziale 100 kPa (1 bar)

CABLAGGIO

Vedere le istruzioni di installazione

CATALOGO ESBE • IT • VER A

Valido da 01.01.2023

© Copyright. Ci riserviamo il diritto di apportare modifiche senza preavviso.

Fluido: _____________ Acqua di riscaldamento (a norma VDI2035)

____________________Miscele acqua/glicole, max. 50%.

le miscele di acqua/glicole influenzano le prestazioni della pompa. In

caso di applicazioni in cui vengono utilizzate miscele di acqua/glicole, è

necessario considerare le prestazioni della pompa.

Tipo di centralina climatica: _________________________ CRC217

Alimentazione:_______________________ 230 ± 10% V CA, 50 Hz

Consumo di corrente:________________________________ 10 VA

Tempo di rotazione a velocità max: _______________________30 s

Grado di protezione:__________________________________ IP41

Classe di protezione: _____________________________________II

Classe controllo di temperatura ErP: _______________________ III

Contributo di efficienza energetica: ______________________ 1,5%

Materiale, a contatto con acqua

Componenti: ___________________________ Ottone, ghisa, acciaio

Materiale sigillante: ______________ PTFE, fibra di aramide, EPDM

Conformità e certificati

LVD2014/35/EU

EMC 2014/30/EU

RoHS3 2015/863/EU

ErP 2009/125/EU

PED 2014/68/EU, articolo 4.3 / SI 2016 n.

SI2016n.1101

SI 2016 n. 1091

SI 2012 n. 3032

SI 2010 n. 2617

1105 (UK)

Tipo di centralina climatica: _________________________ CRC217

Alimentazione:_______________________ 230 ± 10% V CA, 50 Hz

Consumo di corrente:________________________________ 10 VA

Tempo di rotazione a velocità max: _______________________30 s

Grado di protezione:__________________________________ IP41

Classe di protezione: _____________________________________II

Classe controllo di temperatura ErP: _______________________ III

Contributo di efficienza energetica: ______________________ 1,5%

Materiale, a contatto con acqua

Componenti: ___________________________ Ottone, ghisa, acciaio

Materiale sigillante: ______________ PTFE, fibra di aramide, EPDM

Conformità e certificati:

LVD2014/35/EU

EMC 2014/30/EU

RoHS3 2015/863/EU

ErP 2009/125/EU

PED 2014/68/EU, articolo 4.3 / SI 2016 n.

SI2016n.1101

SI 2016 n. 1091

SI 2012 n. 3032

SI 2010 n. 2617

1105 (UK)
