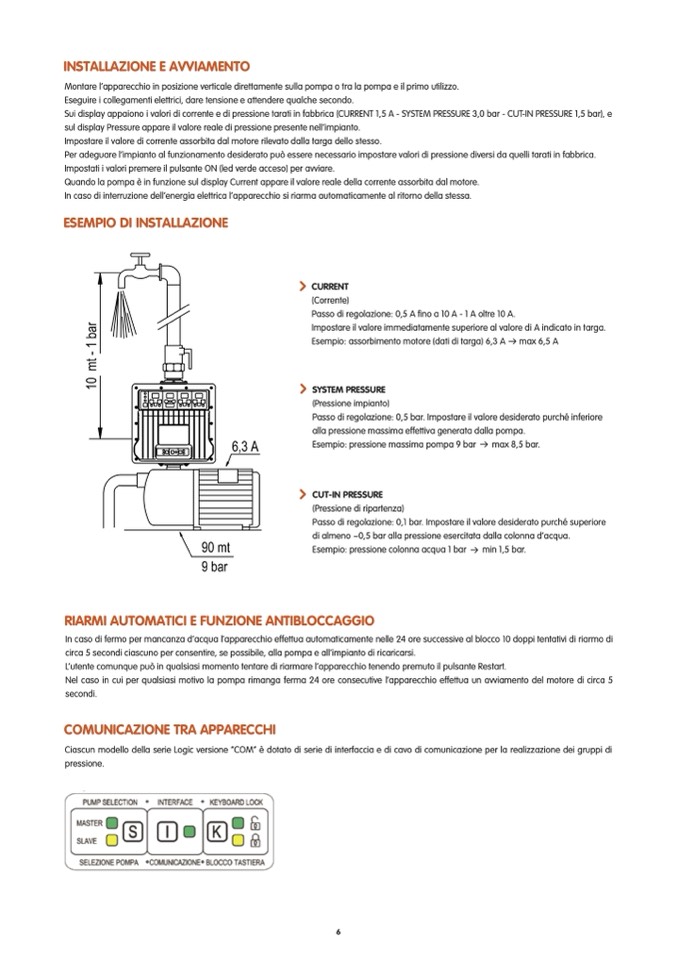

INSTALLAZIONE E AVVIAMENTO
Montare l’apparecchio in posizione verticale direttamente sulla pompa o tra la pompa e il primo utilizzo.
Eseguire i collegamenti elettrici, dare tensione e attendere qualche secondo.
Sui display appaiono i valori di corrente e di pressione tarati in fabbrica (CURRENT 1,5 A - SYSTEM PRESSURE 3,0 bar - CUT-IN PRESSURE 1,5 bar), e
sul display Pressure appare il valore reale di pressione presente nell’impianto.
Impostare il valore di corrente assorbita dal motore rilevato dalla targa dello stesso.
Per adeguare l’impianto al funzionamento desiderato può essere necessario impostare valori di pressione diversi da quelli tarati in fabbrica.
Impostati i valori premere il pulsante ON (led verde acceso) per avviare.
Quando la pompa è in funzione sul display Current appare il valore reale della corrente assorbita dal motore.
In caso di interruzione dell’energia elettrica l’apparecchio si riarma automaticamente al ritorno della stessa.
ESEMPIO DI INSTALLAZIONE
LOGIC
SP - STP - TP
CURRENT
(Corrente)
Passo di regolazione: 0,5 A fino a 10 A - 1 A oltre 10 A.
Impostare il valore immediatamente superiore al valore di A indicato in targa.
Esempio: assorbimento motore (dati di targa) 6,3 A
max 6,5 A
SYSTEM PRESSURE
(Pressione impianto)
Passo di regolazione: 0,5 bar. Impostare il valore desiderato purché inferiore
alla pressione massima effettiva generata dalla pompa.
Esempio: pressione massima pompa 9 bar
max 8,5 bar.
CUT-IN PRESSURE
(Pressione di ripartenza)
Passo di regolazione: 0,1 bar. Impostare il valore desiderato purché superiore
di almeno ~0,5 bar alla pressione esercitata dalla colonna d’acqua.
Esempio: pressione colonna acqua 1 bar
min 1,5 bar.
RIARMI AUTOMATICI E FUNZIONE ANTIBLOCCAGGIO
In caso di fermo per mancanza d’acqua l’apparecchio effettua automaticamente nelle 24 ore successive al blocco 10 doppi tentativi di riarmo di
circa 5 secondi ciascuno per consentire, se possibile, alla pompa e all’impianto di ricaricarsi.
L’utente comunque può in qualsiasi momento tentare di riarmare l’apparecchio tenendo premuto il pulsante Restart.
Nel caso in cui per qualsiasi motivo la pompa rimanga ferma 24 ore consecutive l’apparecchio effettua un avviamento del motore di circa 5
secondi.
COMUNICAZIONE TRA APPARECCHI
Ciascun modello della serie Logic versione “COM”
è dotato di serie di interfaccia e di cavo di comunicazione per la realizzazione dei gruppi di
pressione.
