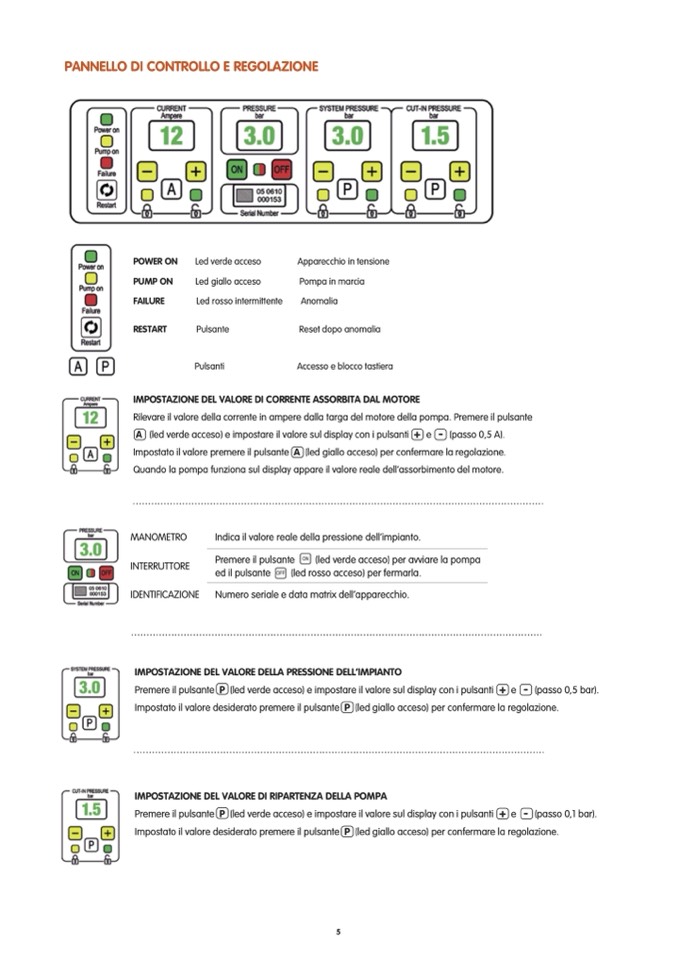

PANNELLO DI CONTROLLO E REGOLAZIONE

POWER ON

PUMP ON

FAILURE

RESTART

Led verde acceso

Led giallo acceso

Led rosso intermittente

Pulsante

Pulsanti

Apparecchio in tensione

Pompa in marcia

Anomalia

Reset dopo anomalia

Accesso e blocco tastiera

IMPOSTAZIONE DEL VALORE DI CORRENTE ASSORBITA DAL MOTORE

Rilevare il valore della corrente in ampere dalla targa del motore della pompa. Premere il pulsante

A (led verde acceso) e impostare il valore sul display con i pulsanti + e - (passo 0,5 A).

Impostato il valore premere il pulsante A (led giallo acceso) per confermare la regolazione.

Quando la pompa funziona sul display appare il valore reale dell’assorbimento del motore.

MANOMETRO

Indica il valore reale della pressione dell’impianto.

Premere il pulsante (led verde acceso) per avviare la pompa

ed il pulsante (led rosso acceso) per fermarla.

INTERRUTTORE

IDENTIFICAZIONE

Numero seriale e data matrix dell’apparecchio.

IMPOSTAZIONE DEL VALORE DELLA PRESSIONE DELL’IMPIANTO

Premere il pulsante P (led verde acceso) e impostare il valore sul display con i pulsanti + e - (passo 0,5 bar).

Impostato il valore desiderato premere il pulsante P (led giallo acceso) per confermare la regolazione.

IMPOSTAZIONE DEL VALORE DI RIPARTENZA DELLA POMPA

Premere il pulsante P (led verde acceso) e impostare il valore sul display con i pulsanti + e - (passo 0,1 bar).

Impostato il valore desiderato premere il pulsante P (led giallo acceso) per confermare la regolazione.
