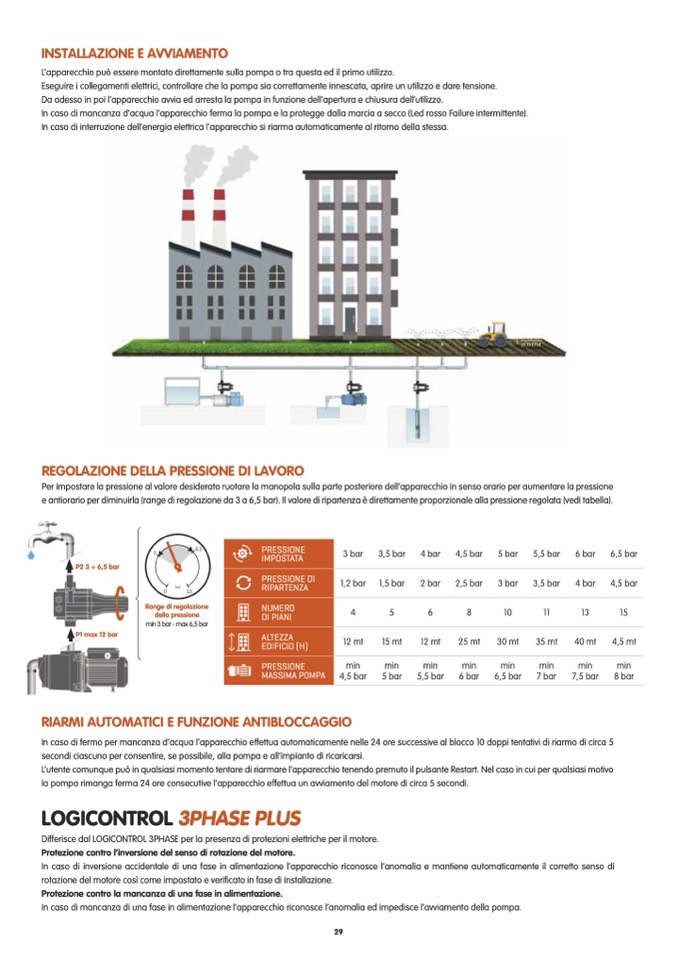

INSTALLAZIONE E AVVIAMENTO

L’apparecchio può essere montato direttamente sulla pompa o tra questa ed il primo utilizzo.

Eseguire i collegamenti elettrici, controllare che la pompa sia correttamente innescata, aprire un utilizzo e dare tensione.

Da adesso in poi l’apparecchio avvia ed arresta la pompa in funzione dell’apertura e chiusura dell’utilizzo.

In caso di mancanza d’acqua l’apparecchio ferma la pompa e la protegge dalla marcia a secco (Led rosso Failure intermittente).

In caso di interruzione dell’energia elettrica l’apparecchio si riarma automaticamente al ritorno della stessa.

REGOLAZIONE DELLA PRESSIONE DI LAVORO

Per impostare la pressione al valore desiderato ruotare la manopola sulla parte posteriore dell’apparecchio in senso orario per aumentare la pressione

e antiorario per diminuirla (range di regolazione da 3 a 6,5 bar). Il valore di ripartenza è direttamente proporzionale alla pressione regolata (vedi tabella).

PRESSIONE

IMPOSTATA

PRESSIONE DI

RIPARTENZA

NUMERO

DI PIANI

ALTEZZA

EDIFICIO (H)

PRESSIONE

MASSIMA POMPA

P2 3 ÷ 6,5 bar

P1 max 12 bar

Range di regolazione

della pressione

min3bar-max6,5bar

3 bar

3,5 bar

4 bar

4,5 bar

5 bar

5,5 bar

6 bar

6,5 bar

1,2 bar 1,5 bar

2 bar

2,5 bar

3 bar

3,5 bar

4 bar

4,5 bar

4

5

6

8

10

11

13

15

RIARMI AUTOMATICI E FUNZIONE ANTIBLOCCAGGIO

In caso di fermo per mancanza d’acqua l’apparecchio effettua automaticamente nelle 24 ore successive al blocco 10 doppi tentativi di riarmo di circa 5

secondi ciascuno per consentire, se possibile, alla pompa e all’impianto di ricaricarsi.

L’utente comunque può in qualsiasi momento tentare di riarmare l’apparecchio tenendo premuto il pulsante Restart. Nel caso in cui per qualsiasi motivo

la pompa rimanga ferma 24 ore consecutive l’apparecchio effettua un avviamento del motore di circa 5 secondi.

LOGICONTROL 3PHASE PLUS

Differisce dal LOGICONTROL 3PHASE per la presenza di protezioni elettriche per il motore.

Protezione contro l’inversione del senso di rotazione del motore.

In caso di inversione accidentale di una fase in alimentazione l’apparecchio riconosce l’anomalia e mantiene automaticamente il corretto senso di

rotazione del motore così come impostato e verificato in fase di installazione.

Protezione contro la mancanza di una fase in alimentazione.

In caso di mancanza di una fase in alimentazione l’apparecchio riconosce l’anomalia ed impedisce l’avviamento della pompa.
