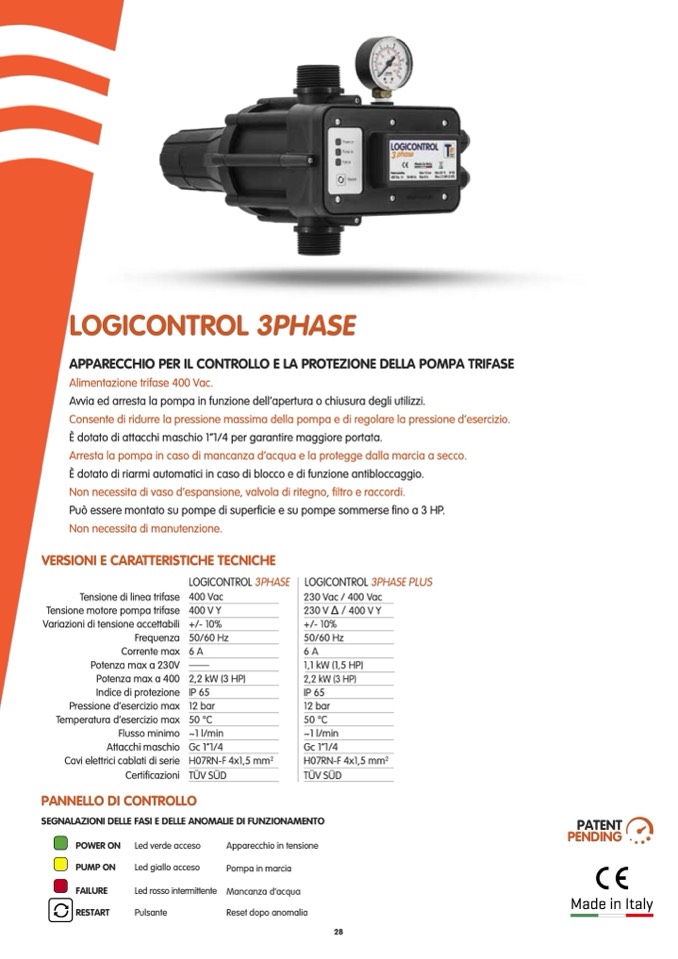

LOGICONTROL 3PHASE
APPARECCHIO PER IL CONTROLLO E LA PROTEZIONE DELLA POMPA TRIFASE
Alimentazione trifase 400 Vac.
Avvia ed arresta la pompa in funzione dell’apertura o chiusura degli utilizzi.
Consente di ridurre la pressione massima della pompa e di regolare la pressione d’esercizio.
È dotato di attacchi maschio 1”1/4 per garantire maggiore portata.
Arresta la pompa in caso di mancanza d’acqua e la protegge dalla marcia a secco.
È dotato di riarmi automatici in caso di blocco e di funzione antibloccaggio.
Non necessita di vaso d’espansione, valvola di ritegno, filtro e raccordi.
Può essere montato su pompe di superficie e su pompe sommerse fino a 3 HP.
Non necessita di manutenzione.
VERSIONI E CARATTERISTICHE TECNICHE
Tensione di linea trifase
Tensione motore pompa trifase
Variazioni di tensione accettabili
Frequenza
Corrente max
Potenza max a 230V
Potenza max a 400
Indice di protezione
Pressione d’esercizio max
Temperatura d’esercizio max
Flusso minimo
Attacchi maschio
Cavi elettrici cablati di serie
Certificazioni
LOGICONTROL 3PHASE
400 Vac
400 V Y
+/- 10%
50/60 Hz
6A
2,2 kW (3 HP)
IP 65
12 bar
50 °C
~1 l/min
Gc 1”1/4
H07RN-F 4x1,5 mm
2
TÜV SÜD
LOGICONTROL 3PHASE PLUS
230 Vac / 400 Vac
230 V Δ / 400 V Y
+/- 10%
50/60 Hz
6A
1,1 kW (1,5 HP)
2,2 kW (3 HP)
IP 65
12 bar
50 °C
~1 l/min
Gc 1”1/4
H07RN-F 4x1,5 mm
2
TÜV SÜD
PANNELLO DI CONTROLLO
SEGNALAZIONI DELLE FASI E DELLE ANOMALIE DI FUNZIONAMENTO
PATENT
POWER ON
PUMP ON
FAILURE
RESTART
Led verde acceso
Led giallo acceso
Led rosso intermittente
Pulsante
Apparecchio in tensione
Pompa in marcia
Mancanza d’acqua
Reset dopo anomalia
PENDING
Made in Italy
28
