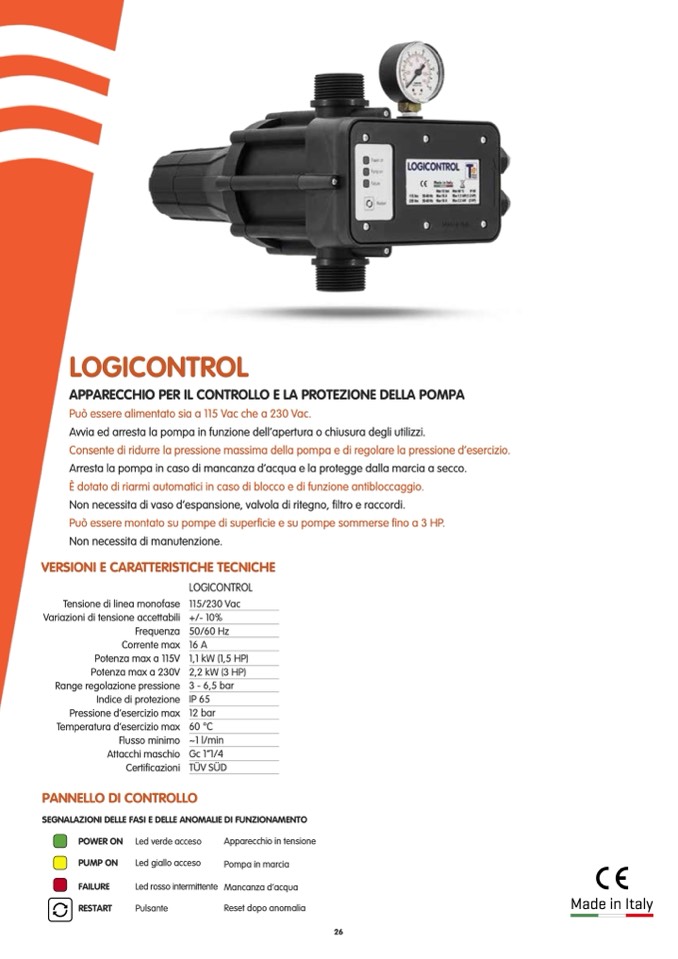

LOGICONTROL

APPARECCHIO PER IL CONTROLLO E LA PROTEZIONE DELLA POMPA

Può essere alimentato sia a 115 Vac che a 230 Vac.

Avvia ed arresta la pompa in funzione dell’apertura o chiusura degli utilizzi.

Consente di ridurre la pressione massima della pompa e di regolare la pressione d’esercizio.

Arresta la pompa in caso di mancanza d’acqua e la protegge dalla marcia a secco.

È dotato di riarmi automatici in caso di blocco e di funzione antibloccaggio.

Non necessita di vaso d’espansione, valvola di ritegno, filtro e raccordi.

Può essere montato su pompe di superficie e su pompe sommerse fino a 3 HP.

Non necessita di manutenzione.

VERSIONI E CARATTERISTICHE TECNICHE

Tensione di linea monofase

Variazioni di tensione accettabili

Frequenza

Corrente max

Potenza max a 115V

Potenza max a 230V

Range regolazione pressione

Indice di protezione

Pressione d’esercizio max

Temperatura d’esercizio max

Flusso minimo

Attacchi maschio

Certificazioni

LOGICONTROL

115/230 Vac

+/- 10%

50/60 Hz

16 A

1,1 kW (1,5 HP)

2,2 kW (3 HP)

3 - 6,5 bar

IP 65

12 bar

60 °C

~1 l/min

Gc 1”1/4

TÜV SÜD

PANNELLO DI CONTROLLO

SEGNALAZIONI DELLE FASI E DELLE ANOMALIE DI FUNZIONAMENTO

POWER ON

PUMP ON

FAILURE

RESTART

Led verde acceso

Led giallo acceso

Led rosso intermittente

Pulsante

Apparecchio in tensione

Pompa in marcia

Mancanza d’acqua

Reset dopo anomalia

Made in Italy

26
