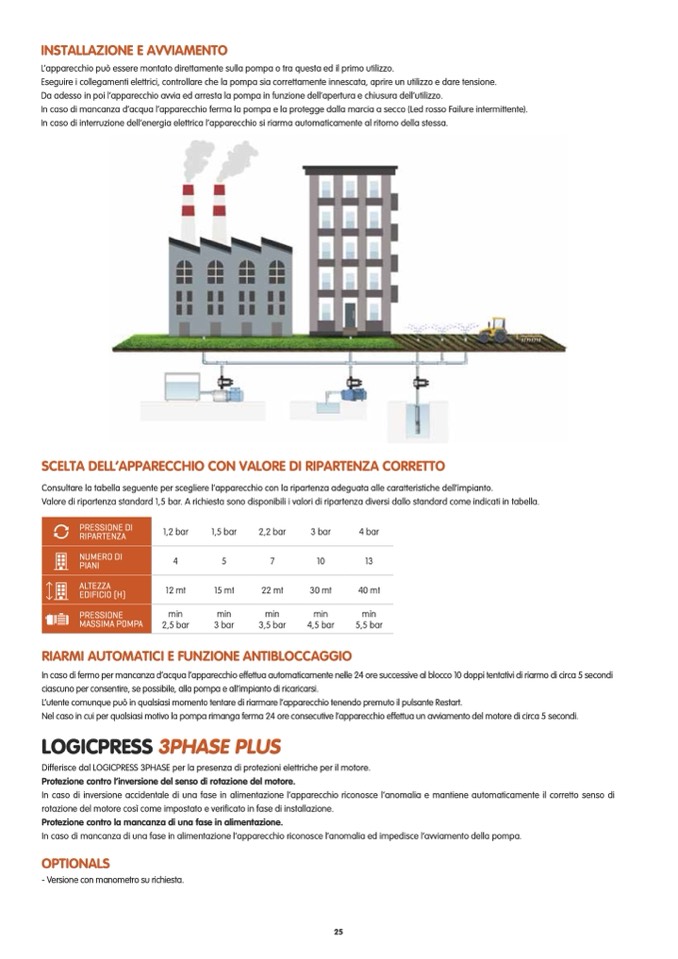

INSTALLAZIONE E AVVIAMENTO
L’apparecchio può essere montato direttamente sulla pompa o tra questa ed il primo utilizzo.
Eseguire i collegamenti elettrici, controllare che la pompa sia correttamente innescata, aprire un utilizzo e dare tensione.
Da adesso in poi l’apparecchio avvia ed arresta la pompa in funzione dell’apertura e chiusura dell’utilizzo.
In caso di mancanza d’acqua l’apparecchio ferma la pompa e la protegge dalla marcia a secco (Led rosso Failure intermittente).
In caso di interruzione dell’energia elettrica l’apparecchio si riarma automaticamente al ritorno della stessa.
SCELTA DELL’APPARECCHIO CON VALORE DI RIPARTENZA CORRETTO
Consultare la tabella seguente per scegliere l’apparecchio con la ripartenza adeguata alle caratteristiche dell’impianto.
Valore di ripartenza standard 1,5 bar. A richiesta sono disponibili i valori di ripartenza diversi dallo standard come indicati in tabella.
1,2 bar
1,5 bar
2,2 bar
3 bar
4 bar
4
5
7
10
13
PRESSIONE DI
RIPARTENZA
NUMERO DI
PIANI
ALTEZZA
EDIFICIO (H)
PRESSIONE
MASSIMA POMPA
12 mt
min
2,5 bar
15 mt
min
3 bar
22 mt
min
3,5 bar
30 mt
min
4,5 bar
40 mt
min
5,5 bar
RIARMI AUTOMATICI E FUNZIONE ANTIBLOCCAGGIO
In caso di fermo per mancanza d’acqua l’apparecchio effettua automaticamente nelle 24 ore successive al blocco 10 doppi tentativi di riarmo di circa 5 secondi
ciascuno per consentire, se possibile, alla pompa e all’impianto di ricaricarsi.
L’utente comunque può in qualsiasi momento tentare di riarmare l’apparecchio tenendo premuto il pulsante Restart.
Nel caso in cui per qualsiasi motivo la pompa rimanga ferma 24 ore consecutive l’apparecchio effettua un avviamento del motore di circa 5 secondi.
LOGICPRESS 3PHASE PLUS
Differisce dal LOGICPRESS 3PHASE per la presenza di protezioni elettriche per il motore.
Protezione contro l’inversione del senso di rotazione del motore.
In caso di inversione accidentale di una fase in alimentazione l’apparecchio riconosce l’anomalia e mantiene automaticamente il corretto senso di
rotazione del motore così come impostato e verificato in fase di installazione.
Protezione contro la mancanza di una fase in alimentazione.
In caso di mancanza di una fase in alimentazione l’apparecchio riconosce l’anomalia ed impedisce l’avviamento della pompa.
OPTIONALS
- Versione con manometro su richiesta.
25
