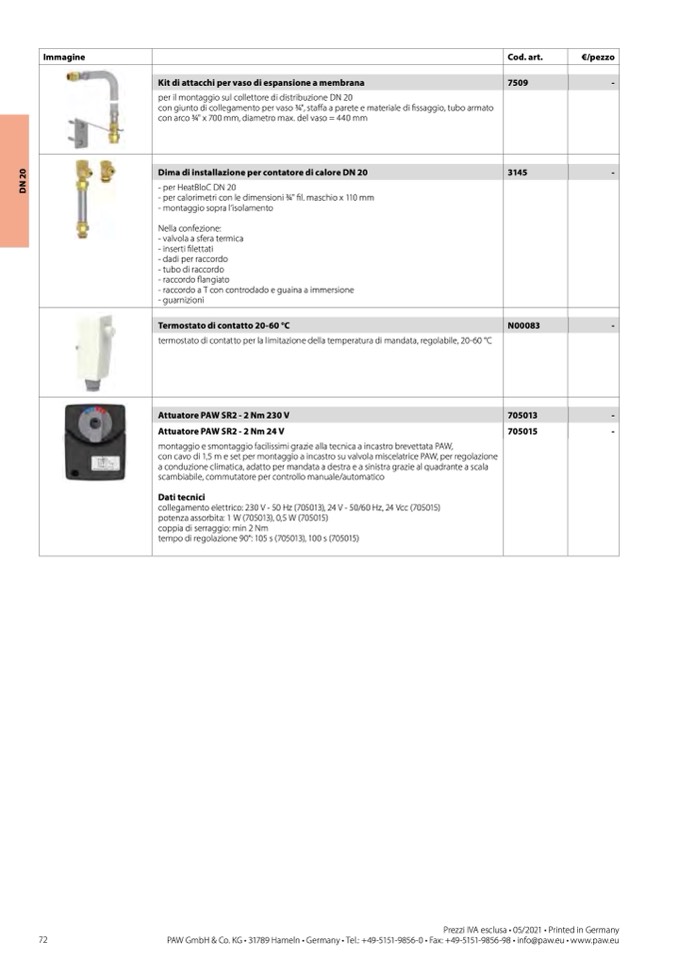

Immagine

Cod. art.

€/pezzo

Kit di attacchi per vaso di espansione a membrana

7509

-

per il montaggio sul collettore di distribuzione DN 20

con giunto di collegamento per vaso 3⁄4", staffa a parete e materiale di fissaggio, tubo armato

con arco 3⁄4" x 700 mm, diametro max. del vaso = 440 mm

Dima di installazione per contatore di calore DN 20

3145

-

- per HeatBloC DN 20

- per calorimetri con le dimensioni 3⁄4" fil. maschio x 110 mm

- montaggio sopra l’isolamento

Nella confezione:

- valvola a sfera termica

- inserti filettati

- dadi per raccordo

- tubo di raccordo

- raccordo flangiato

- raccordo a T con controdado e guaina a immersione

- guarnizioni

Termostato di contatto 20-60 °C

N00083

-

termostato di contatto per la limitazione della temperatura di mandata, regolabile, 20-60 °C

Attuatore PAW SR2 - 2 Nm 230 V

705013

-

Attuatore PAW SR2 - 2 Nm 24 V

montaggio e smontaggio facilissimi grazie alla tecnica a incastro brevettata PAW,

con cavo di 1,5 m e set per montaggio a incastro su valvola miscelatrice PAW, per regolazione

a conduzione climatica, adatto per mandata a destra e a sinistra grazie al quadrante a scala

scambiabile, commutatore per controllo manuale/automatico

Dati tecnici

collegamento elettrico: 230 V - 50 Hz (705013), 24 V - 50/60 Hz, 24 Vcc (705015)

potenza assorbita: 1 W (705013), 0,5 W (705015)

coppia di serraggio: min 2 Nm

tempo di regolazione 90°: 105 s (705013), 100 s (705015)

705015

-

D

N

2

0

Prezzi IVA esclusa • 05/2021 • Printed in Germany

72
