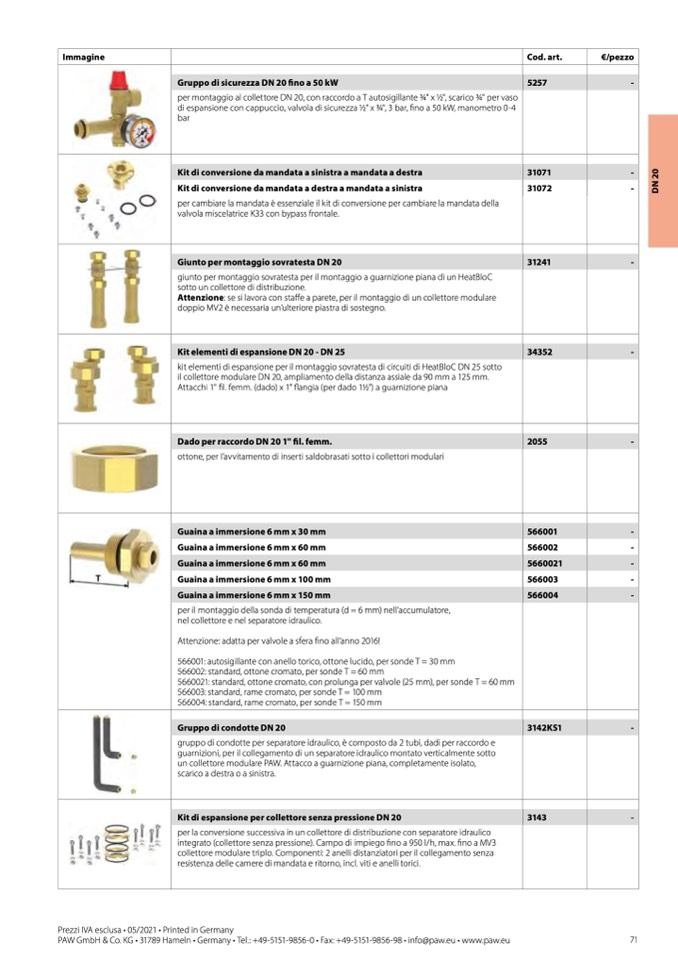

Immagine

Cod. art.

€/pezzo

Gruppo di sicurezza DN 20 fino a 50 kW

5257

-

per montaggio al collettore DN 20, con raccordo a T autosigillante 3⁄4" x 1⁄2", scarico

3⁄4" per vaso

di espansione con cappuccio, valvola di sicurezza 1⁄2" x 3⁄4", 3 bar, fino a 50 kW, manometro 0-4

bar

Kit di conversione da mandata a sinistra a mandata a destra

31071

-

Kit di conversione da mandata a destra a mandata a sinistra

per cambiare la mandata è essenziale il kit di conversione per cambiare la mandata della

valvola miscelatrice K33 con bypass frontale.

31072

-

Giunto per montaggio sovratesta DN 20

31241

-

giunto per montaggio sovratesta per il montaggio a guarnizione piana di un HeatBloC

sotto un collettore di distribuzione.

Attenzione: se si lavora con staffe a parete, per il montaggio di un collettore modulare

doppio MV2 è necessaria un’ulteriore piastra di sostegno.

Kit elementi di espansione DN 20 - DN 25

34352

-

kit elementi di espansione per il montaggio sovratesta di circuiti di HeatBloC DN 25 sotto

il collettore modulare DN 20, ampliamento della distanza assiale da 90 mm a 125 mm.

Attacchi 1" fil. femm. (dado) x 1" flangia (per dado 11⁄2") a guarnizione piana

Dado per raccordo DN 20 1'' fil. femm.

2055

-

ottone, per l’avvitamento di inserti saldobrasati sotto i collettori modulari

Guaina a immersione 6 mm x 30 mm

566001

-

Guaina a immersione 6 mm x 60 mm

566002

-

Guaina a immersione 6 mm x 60 mm

5660021

-

Guaina a immersione 6 mm x 100 mm

566003

-

Guaina a immersione 6 mm x 150 mm

566004

-

per il montaggio della sonda di temperatura (d = 6 mm) nell’accumulatore,

nel collettore e nel separatore idraulico.

Attenzione: adatta per valvole a sfera fino all’anno 2016!

566001: autosigillante con anello torico, ottone lucido, per sonde T = 30 mm

566002: standard, ottone cromato, per sonde T = 60 mm

5660021: standard, ottone cromato, con prolunga per valvole (25 mm), per sonde T = 60 mm

566003: standard, rame cromato, per sonde T = 100 mm

566004: standard, rame cromato, per sonde T = 150 mm

Gruppo di condotte DN 20

3142KS1

-

gruppo di condotte per separatore idraulico, è composto da 2 tubi, dadi per raccordo e

guarnizioni, per il collegamento di un separatore idraulico montato verticalmente sotto

un collettore modulare PAW. Attacco a guarnizione piana, completamente isolato,

scarico a destra o a sinistra.

Kit di espansione per collettore senza pressione DN 20

3143

-

per la conversione successiva in un collettore di distribuzione con separatore idraulico

integrato (collettore senza pressione). Campo di impiego fino a 950 l/h, max. fino a MV3

collettore modulare triplo. Componenti: 2 anelli distanziatori per il collegamento senza

resistenza delle camere di mandata e ritorno, incl. viti e anelli torici.
