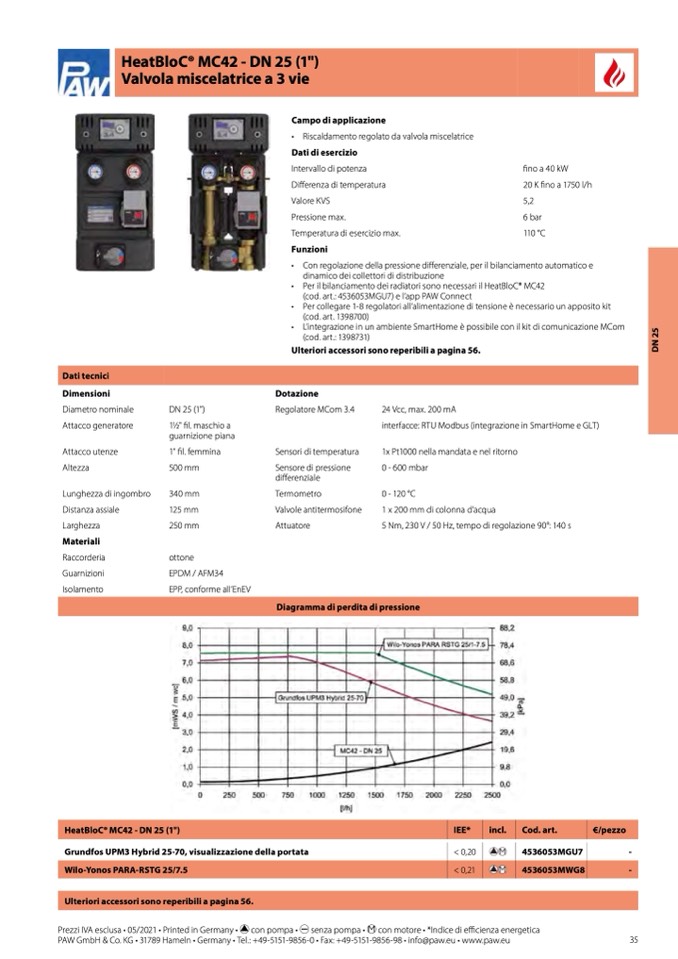

HeatBloC® MC42 - DN 25 (1")
Valvola miscelatrice a 3 vie
Campo di applicazione
• Riscaldamento regolato da valvola miscelatrice
Dati di esercizio
Intervallo di potenza
Differenza di temperatura
Valore KVS
Pressione max.
Temperatura di esercizio max.
Funzioni
fino a 40 kW
20 K fino a 1750 l/h
5,2
6 bar
110 °C
• Con regolazione della pressione differenziale, per il bilanciamento automatico e
dinamico dei collettori di distribuzione
• Per il bilanciamento dei radiatori sono necessari il HeatBloC® MC42
(cod. art.: 4536053MGU7) e l’app PAW Connect
• Per collegare 1-8 regolatori all’alimentazione di tensione è necessario un apposito kit
(cod. art. 1398700)
• L’integrazione in un ambiente SmartHome è possibile con il kit di comunicazione MCom
(cod. art.: 1398731)
Ulteriori accessori sono reperibili a pagina 56.
Dotazione
Dati tecnici
Dimensioni
Diametro nominale
Attacco generatore
Attacco utenze
Altezza
Lunghezza di ingombro
Distanza assiale
Larghezza
Raccorderia
Guarnizioni
Isolamento
DN 25 (1")
11⁄2" fil. maschio a
guarnizione piana
1" fil. femmina
500 mm
340 mm
125mm
250 mm
ottone
EPDM / AFM34
EPP, conforme all’EnEV
Regolatore MCom 3.4
Sensori di temperatura
Sensore di pressione
differenziale
Termometro
Valvole antitermosifone
Attuatore
24 Vcc, max. 200 mA
interfacce: RTU Modbus (integrazione in SmartHome e GLT)
1x Pt1000 nella mandata e nel ritorno
0 - 600 mbar
0 - 120 °C
1 x 200 mm di colonna d’acqua
5 Nm, 230 V / 50 Hz, tempo di regolazione 90°: 140 s
Materiali
Diagramma di perdita di pressione
HeatBloC® MC42 - DN 25 (1")
Grundfos UPM3 Hybrid 25-70, visualizzazione della portata
-
Ulteriori accessori sono reperibili a pagina 56.
Prezzi IVA esclusa • 05/2021 • Printed in Germany • con pompa • senza pompa • con motore • *Indice di efficienza energetica
PAW GmbH & Co. KG • 31789 Hameln • Germany • Tel.: +49-5151-9856-0 • Fax: +49-5151-9856-98 • info@paw.eu • www.paw.eu
35
IEE*
incl.
Cod. art.
€/pezzo
< 0,20
4536053MGU7
Wilo-Yonos PARA-RSTG 25/7.5
< 0,21
4536053MWG8
-
D
N
2
5
