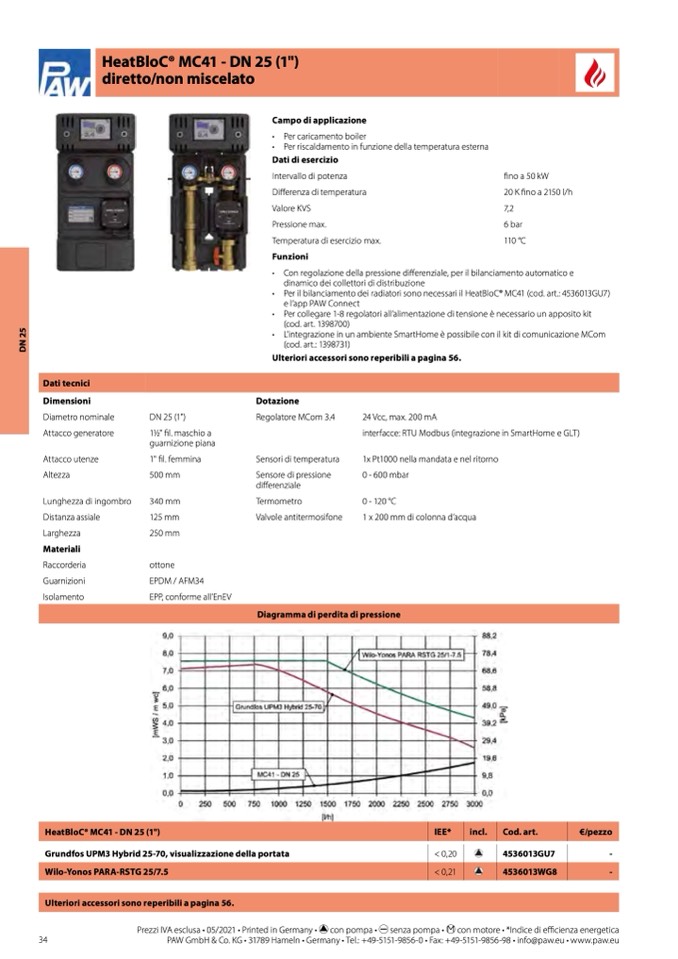

HeatBloC® MC41 - DN 25 (1")
diretto/non miscelato
Diametro nominale
Attacco generatore
Attacco utenze
Altezza
Lunghezza di ingombro
Distanza assiale
Larghezza
DN 25 (1")
11⁄2" fil. maschio a
guarnizione piana
1" fil. femmina
500 mm
340 mm
125 mm
250 mm
Dotazione
Regolatore MCom 3.4
Sensori di temperatura
Sensore di pressione
differenziale
Termometro
Valvole antitermosifone
24 Vcc, max. 200 mA
interfacce: RTU Modbus (integrazione in SmartHome e GLT)
1x Pt1000 nella mandata e nel ritorno
0 - 600 mbar
0 - 120 °C
1 x 200 mm di colonna d’acqua
Materiali
Raccorderia
Guarnizioni
Isolamento
ottone
EPDM / AFM34
EPP, conforme all’EnEV
Campo di applicazione
• Per caricamento boiler
• Per riscaldamento in funzione della temperatura esterna
Dati di esercizio
Intervallo di potenza
Differenza di temperatura
Valore KVS
Pressione max.
Temperatura di esercizio max.
Funzioni
fino a 50 kW
20 K fino a 2150 l/h
7,2
6 bar
110 °C
• Con regolazione della pressione differenziale, per il bilanciamento automatico e
dinamico dei collettori di distribuzione
• Per il bilanciamento dei radiatori sono necessari il HeatBloC® MC41 (cod. art.: 4536013GU7)
e l’app PAW Connect
• Per collegare 1-8 regolatori all’alimentazione di tensione è necessario un apposito kit
(cod. art. 1398700)
• L’integrazione in un ambiente SmartHome è possibile con il kit di comunicazione MCom
(cod. art.: 1398731)
Ulteriori accessori sono reperibili a pagina 56.
Dati tecnici
Dimensioni
Diagramma di perdita di pressione
HeatBloC® MC41 - DN 25 (1")
Grundfos UPM3 Hybrid 25-70, visualizzazione della portata
IEE*
incl.
Cod. art.
€/pezzo
< 0,20
4536013GU7
-
Wilo-Yonos PARA-RSTG 25/7.5
< 0,21
4536013WG8
-
Ulteriori accessori sono reperibili a pagina 56.
Prezzi IVA esclusa • 05/2021 • Printed in Germany • con pompa • senza pompa • con motore • *Indice di efficienza energetica
D
N
2
5
34
PAW GmbH & Co. KG • 31789 Hameln • Germany • Tel.: +49-5151-9856-0 • Fax: +49-5151-9856-98 • info@paw.eu • www.paw.eu
