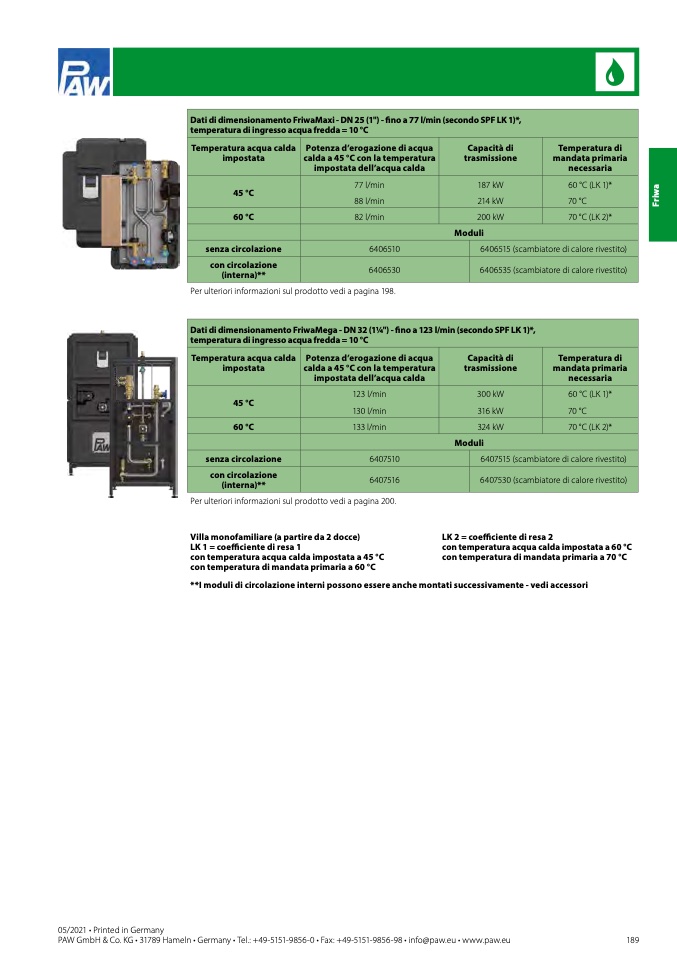

Dati di dimensionamento FriwaMaxi - DN 25 (1") - fino a 77 l/min (secondo SPF LK 1)*,

temperatura di ingresso acqua fredda = 10 °C

Temperatura acqua calda

impostata

Potenza d’erogazione di acqua

calda a 45 °C con la temperatura

impostata dell’acqua calda

Capacità di

trasmissione

Temperatura di

mandata primaria

necessaria

45 °C

77 l/min

187kW

60 °C (LK 1)*

88 l/min

214kW

70°C

60 °C

82 l/min

200 kW

70 °C (LK 2)*

Moduli

senza circolazione

6406510

6406515 (scambiatore di calore rivestito)

con circolazione

(interna)**

6406530

6406535 (scambiatore di calore rivestito)

Per ulteriori informazioni sul prodotto vedi a pagina 198.

Dati di dimensionamento FriwaMega - DN 32 (11⁄4") - fino a 123 l/min (secondo SPF LK 1)*,

temperatura di ingresso acqua fredda = 10 °C

Temperatura acqua calda

impostata

Potenza d’erogazione di acqua

calda a 45 °C con la temperatura

impostata dell’acqua calda

Capacità di

trasmissione

Temperatura di

mandata primaria

necessaria

45 °C

123 l/min

300 kW

60 °C (LK 1)*

130 l/min

316kW

70°C

60 °C

133 l/min

324kW

70 °C (LK 2)*

Moduli

senza circolazione

6407510

6407515 (scambiatore di calore rivestito)

con circolazione

(interna)**

6407516

6407530 (scambiatore di calore rivestito)

Per ulteriori informazioni sul prodotto vedi a pagina 200.

Villa monofamiliare (a partire da 2 docce)

LK 1 = coefficiente di resa 1

con temperatura acqua calda impostata a 45 °C

con temperatura di mandata primaria a 60 °C

LK 2 = coefficiente di resa 2

con temperatura acqua calda impostata a 60 °C

con temperatura di mandata primaria a 70 °C

**I moduli di circolazione interni possono essere anche montati successivamente - vedi accessori

05/2021 • Printed in Germany

PAW GmbH & Co. KG • 31789 Hameln • Germany • Tel.: +49-5151-9856-0 • Fax: +49-5151-9856-98 • info@paw.eu • www.paw.eu

189
