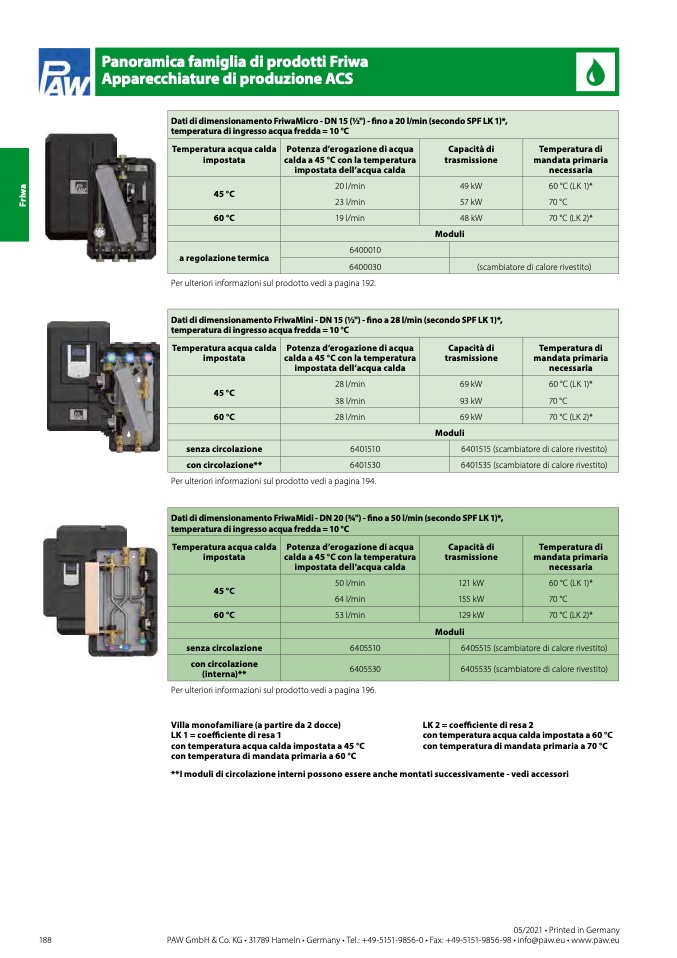

Panoramica famiglia di prodotti Friwa

Apparecchiature di produzione ACS

Dati di dimensionamento FriwaMicro - DN 15 (1⁄2") - fino a 20 l/min (secondo SPF LK 1)*,

temperatura di ingresso acqua fredda = 10 °C

Temperatura acqua calda

impostata

Potenza d’erogazione di acqua

calda a 45 °C con la temperatura

impostata dell’acqua calda

Capacità di

trasmissione

Temperatura di

mandata primaria

necessaria

45 °C

20 l/min

49kW

60 °C (LK 1)*

23 l/min

57kW

70°C

60 °C

19 l/min

48 kW

70 °C (LK 2)*

Moduli

a regolazione termica

6400010

6400030

(scambiatore di calore rivestito)

Dati di dimensionamento FriwaMini - DN 15 (1⁄2") - fino a 28 l/min (secondo SPF LK 1)*,

temperatura di ingresso acqua fredda = 10 °C

Temperatura acqua calda

impostata

Potenza d’erogazione di acqua

calda a 45 °C con la temperatura

impostata dell’acqua calda

Capacità di

trasmissione

Temperatura di

mandata primaria

necessaria

45 °C

28 l/min

69 kW

60 °C (LK 1)*

38 l/min

93kW

70°C

60 °C

28 l/min

69 kW

70 °C (LK 2)*

Moduli

senza circolazione

6401510

6401515 (scambiatore di calore rivestito)

con circolazione**

6401530

6401535 (scambiatore di calore rivestito)

Dati di dimensionamento FriwaMidi - DN 20 (3⁄4") - fino a 50 l/min (secondo SPF LK 1)*,

temperatura di ingresso acqua fredda = 10 °C

Temperatura acqua calda

impostata

Potenza d’erogazione di acqua

calda a 45 °C con la temperatura

impostata dell’acqua calda

Capacità di

trasmissione

Temperatura di

mandata primaria

necessaria

45 °C

50 l/min

121kW

60 °C (LK 1)*

64 l/min

155kW

70°C

60 °C

53 l/min

129kW

70 °C (LK 2)*

Moduli

senza circolazione

6405510

6405515 (scambiatore di calore rivestito)

con circolazione

(interna)**

6405530

6405535 (scambiatore di calore rivestito)

F

r

i

w

a

Per ulteriori informazioni sul prodotto vedi a pagina 192.

Per ulteriori informazioni sul prodotto vedi a pagina 194.

Per ulteriori informazioni sul prodotto vedi a pagina 196.

Villa monofamiliare (a partire da 2 docce)

LK 1 = coefficiente di resa 1

con temperatura acqua calda impostata a 45 °C

con temperatura di mandata primaria a 60 °C

LK 2 = coefficiente di resa 2

con temperatura acqua calda impostata a 60 °C

con temperatura di mandata primaria a 70 °C

**I moduli di circolazione interni possono essere anche montati successivamente - vedi accessori
