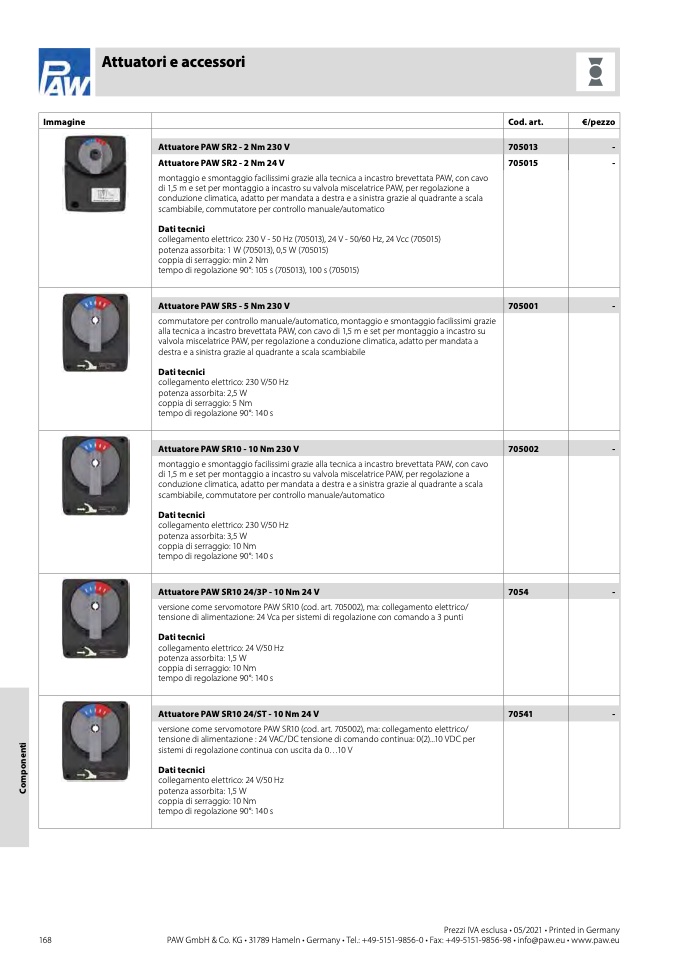

Attuatori e accessori

Immagine

Cod. art.

€/pezzo

Attuatore PAW SR2 - 2 Nm 230 V

705013

-

Attuatore PAW SR2 - 2 Nm 24 V

montaggio e smontaggio facilissimi grazie alla tecnica a incastro brevettata PAW, con cavo

di 1,5 m e set per montaggio a incastro su valvola miscelatrice PAW, per regolazione a

conduzione climatica, adatto per mandata a destra e a sinistra grazie al quadrante a scala

scambiabile, commutatore per controllo manuale/automatico

Dati tecnici

collegamento elettrico: 230 V - 50 Hz (705013), 24 V - 50/60 Hz, 24 Vcc (705015)

potenza assorbita: 1 W (705013), 0,5 W (705015)

coppia di serraggio: min 2 Nm

tempo di regolazione 90°: 105 s (705013), 100 s (705015)

705015

-

Attuatore PAW SR5 - 5 Nm 230 V

705001

-

commutatore per controllo manuale/automatico, montaggio e smontaggio facilissimi grazie

alla tecnica a incastro brevettata PAW, con cavo di 1,5 m e set per montaggio a incastro su

valvola miscelatrice PAW, per regolazione a conduzione climatica, adatto per mandata a

destra e a sinistra grazie al quadrante a scala scambiabile

Dati tecnici

collegamento elettrico: 230 V/50 Hz

potenza assorbita: 2,5 W

coppia di serraggio: 5 Nm

tempo di regolazione 90°: 140 s

Attuatore PAW SR10 - 10 Nm 230 V

705002

-

montaggio e smontaggio facilissimi grazie alla tecnica a incastro brevettata PAW, con cavo

di 1,5 m e set per montaggio a incastro su valvola miscelatrice PAW, per regolazione a

conduzione climatica, adatto per mandata a destra e a sinistra grazie al quadrante a scala

scambiabile, commutatore per controllo manuale/automatico

Dati tecnici

collegamento elettrico: 230 V/50 Hz

potenza assorbita: 3,5 W

coppia di serraggio: 10 Nm

tempo di regolazione 90°: 140 s

Attuatore PAW SR10 24/3P - 10 Nm 24 V

7054

-

versione come servomotore PAW SR10 (cod. art. 705002), ma: collegamento elettrico/

tensione di alimentazione: 24 Vca per sistemi di regolazione con comando a 3 punti

Dati tecnici

collegamento elettrico: 24 V/50 Hz

potenza assorbita: 1,5 W

coppia di serraggio: 10 Nm

tempo di regolazione 90°: 140 s

Attuatore PAW SR10 24/ST - 10 Nm 24 V

70541

-

versione come servomotore PAW SR10 (cod. art. 705002), ma: collegamento elettrico/

tensione di alimentazione : 24 VAC/DC tensione di comando continua: 0(2)...10 VDC per

sistemi di regolazione continua con uscita da 0...10 V

Dati tecnici

collegamento elettrico: 24 V/50 Hz

potenza assorbita: 1,5 W

coppia di serraggio: 10 Nm

tempo di regolazione 90°: 140 s

C

o

m

p

o

n

e

n

t

i

Prezzi IVA esclusa • 05/2021 • Printed in Germany
