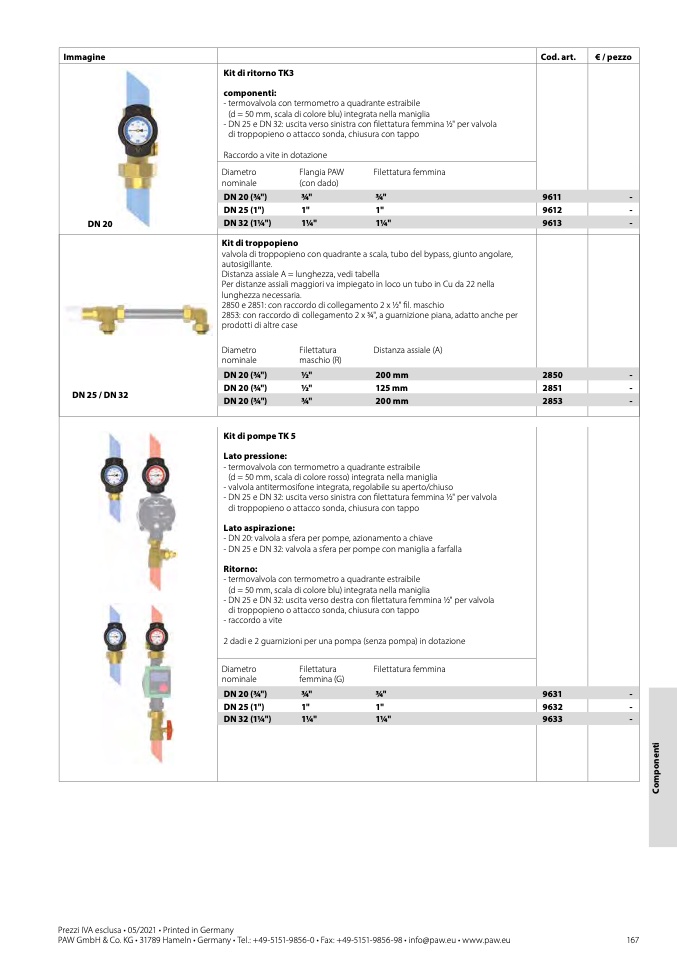

Immagine
Cod. art.
€ / pezzo
DN 20
Kit di ritorno TK3
componenti:
- termovalvola con termometro a quadrante estraibile
(d = 50 mm, scala di colore blu) integrata nella maniglia
- DN 25 e DN 32: uscita verso sinistra con filettatura femmina 1⁄2" per valvola
di troppopieno o attacco sonda, chiusura con tappo
Raccordo a vite in dotazione
Diametro
Flangia PAW
Filettatura femmina
nominale
(con dado)
DN 20 (3⁄4")
3⁄4"
DN 25 (1")
1"
1"
DN 32 (11⁄4")
11⁄4"
3⁄4"
11⁄4"
9611
9612
9613
-
-
-
Kit di troppopieno
valvola di troppopieno con quadrante a scala, tubo del bypass, giunto angolare,
autosigillante.
Distanza assiale A = lunghezza, vedi tabella
Per distanze assiali maggiori va impiegato in loco un tubo in Cu da 22 nella
lunghezza necessaria.
2850 e 2851: con raccordo di collegamento 2 x 1⁄2" fil. maschio
2853: con raccordo di collegamento 2 x 3⁄4", a guarnizione piana, adatto anche per
prodotti di altre case
Diametro
Filettatura
Distanza assiale (A)
nominale
maschio (R)
DN 25 / DN 32
DN 20 (3⁄4")
1⁄2"
DN 20 (3⁄4")
1⁄2"
125 mm
DN 20 (3⁄4")
3⁄4"
200 mm
200 mm
2850
2851
2853
-
-
-
Kit di pompe TK 5
Lato pressione:
- termovalvola con termometro a quadrante estraibile
(d = 50 mm, scala di colore rosso) integrata nella maniglia
- valvola antitermosifone integrata, regolabile su aperto/chiuso
- DN 25 e DN 32: uscita verso sinistra con filettatura femmina 1⁄2" per valvola
di troppopieno o attacco sonda, chiusura con tappo
Lato aspirazione:
- DN 20: valvola a sfera per pompe, azionamento a chiave
- DN 25 e DN 32: valvola a sfera per pompe con maniglia a farfalla
Ritorno:
- termovalvola con termometro a quadrante estraibile
(d = 50 mm, scala di colore blu) integrata nella maniglia
- DN 25 e DN 32: uscita verso destra con filettatura femmina 1⁄2" per valvola
di troppopieno o attacco sonda, chiusura con tappo
- raccordo a vite
2 dadi e 2 guarnizioni per una pompa (senza pompa) in dotazione
Diametro
Filettatura
Filettatura femmina
nominale
femmina (G)
DN 20 (3⁄4")
3⁄4"
DN 25 (1")
1"
1"
DN 32 (11⁄4")
11⁄4"
3⁄4"
11⁄4"
9631
9632
9633
-
-
-
Prezzi IVA esclusa • 05/2021 • Printed in Germany
PAW GmbH & Co. KG • 31789 Hameln • Germany • Tel.: +49-5151-9856-0 • Fax: +49-5151-9856-98 • info@paw.eu • www.paw.eu
167
