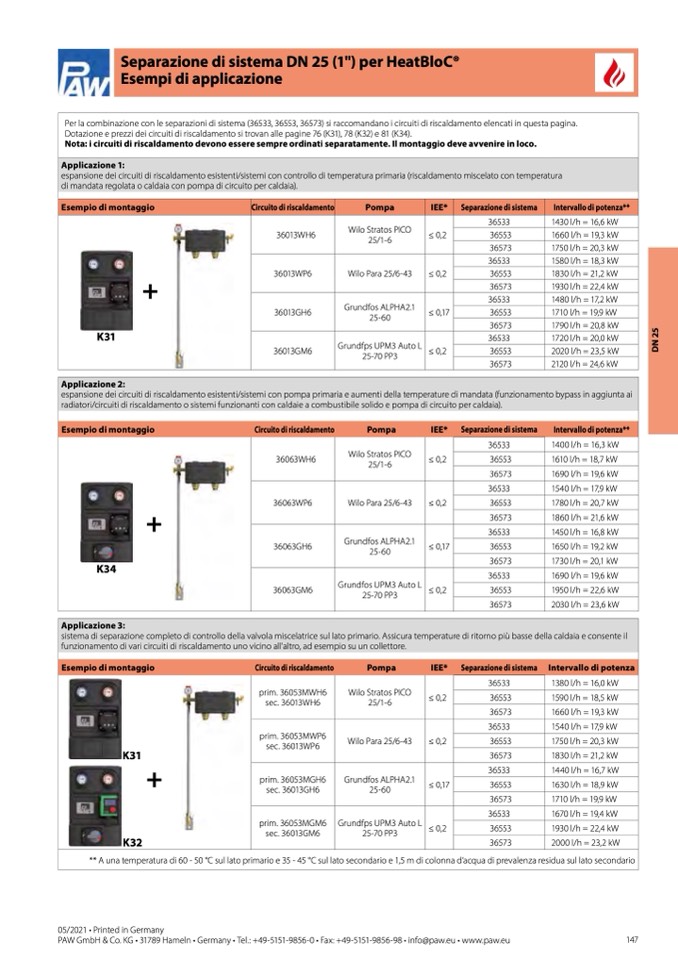

Separazione di sistema DN 25 (1") per HeatBloC®

Esempi di applicazione

Per la combinazione con le separazioni di sistema (36533, 36553, 36573) si raccomandano i circuiti di riscaldamento elencati in questa pagina.

Dotazione e prezzi dei circuiti di riscaldamento si trovan alle pagine 76 (K31), 78 (K32) e 81 (K34).

Nota: i circuiti di riscaldamento devono essere sempre ordinati separatamente. Il montaggio deve avvenire in loco.

Applicazione 1:

espansione dei circuiti di riscaldamento esistenti/sistemi con controllo di temperatura primaria (riscaldamento miscelato con temperatura

di mandata regolata o caldaia con pompa di circuito per caldaia).

Esempio di montaggio

Circuito di riscaldamento

Pompa

IEE*

Separazione di sistema

Intervallo di potenza**

+

K31

36013WH6

Wilo Stratos PICO

25/1-6

≤0,2

36533

1430 l/h = 16,6 kW

36553

1660 l/h = 19,3 kW

36573

1750 l/h = 20,3 kW

36013WP6

Wilo Para 25/6-43

≤0,2

36533

1580 l/h = 18,3 kW

36553

1830 l/h = 21,2 kW

36573

1930 l/h = 22,4 kW

36013GH6

Grundfos ALPHA2.1

25-60

≤0,17

36533

1480 l/h = 17,2 kW

36553

1710 l/h = 19,9 kW

36573

1790 l/h = 20,8 kW

36013GM6

Grundfps UPM3 Auto L

25-70 PP3

≤0,2

36533

1720 l/h = 20,0 kW

36553

2020 l/h = 23,5 kW

36573

2120 l/h = 24,6 kW

Applicazione 2:

espansione dei circuiti di riscaldamento esistenti/sistemi con pompa primaria e aumenti della temperature di mandata (funzionamento bypass in aggiunta ai

radiatori/circuiti di riscaldamento o sistemi funzionanti con caldaie a combustibile solido e pompa di circuito per caldaia).

Esempio di montaggio

Circuito di riscaldamento

Pompa

IEE*

Separazione di sistema

Intervallo di potenza**

+

K34

36063WH6

Wilo Stratos PICO

25/1-6

≤0,2

36533

1400 l/h = 16,3 kW

36553

1610 l/h = 18,7 kW

36573

1690 l/h = 19,6 kW

36063WP6

Wilo Para 25/6-43

≤0,2

36533

1540 l/h = 17,9 kW

36553

1780 l/h = 20,7 kW

36573

1860 l/h = 21,6 kW

36063GH6

Grundfos ALPHA2.1

25-60

≤0,17

36533

1450 l/h = 16,8 kW

36553

1650 l/h = 19,2 kW

36573

1730 l/h = 20,1 kW

36063GM6

Grundfos UPM3 Auto L

25-70 PP3

≤0,2

36533

1690 l/h = 19,6 kW

36553

1950 l/h = 22,6 kW

36573

2030 l/h = 23,6 kW

Applicazione 3:

sistema di separazione completo di controllo della valvola miscelatrice sul lato primario. Assicura temperature di ritorno più basse della caldaia e consente il

funzionamento di vari circuiti di riscaldamento uno vicino all'altro, ad esempio su un collettore.

Esempio di montaggio

Circuito di riscaldamento

Pompa

IEE*

Separazione di sistema

Intervallo di potenza

K31

+

K32

prim. 36053MWH6

sec. 36013WH6

Wilo Stratos PICO

25/1-6

≤0,2

36533

1380 l/h = 16,0 kW

36553

1590 l/h = 18,5 kW

36573

1660 l/h = 19,3 kW

prim. 36053MWP6

sec. 36013WP6

Wilo Para 25/6-43

≤0,2

36533

1540 l/h = 17,9 kW

36553

1750 l/h = 20,3 kW

36573

1830 l/h = 21,2 kW

prim. 36053MGH6

sec. 36013GH6

Grundfos ALPHA2.1

25-60

≤0,17

36533

1440 l/h = 16,7 kW

36553

1630 l/h = 18,9 kW

36573

1710 l/h = 19,9 kW

prim. 36053MGM6

sec. 36013GM6

Grundfps UPM3 Auto L

25-70 PP3

≤0,2

36533

1670 l/h = 19,4 kW

36553

1930 l/h = 22,4 kW

36573

2000 l/h = 23,2 kW

** A una temperatura di 60 - 50 °C sul lato primario e 35 - 45 °C sul lato secondario e 1,5 m di colonna d’acqua di prevalenza residua sul lato secondario
