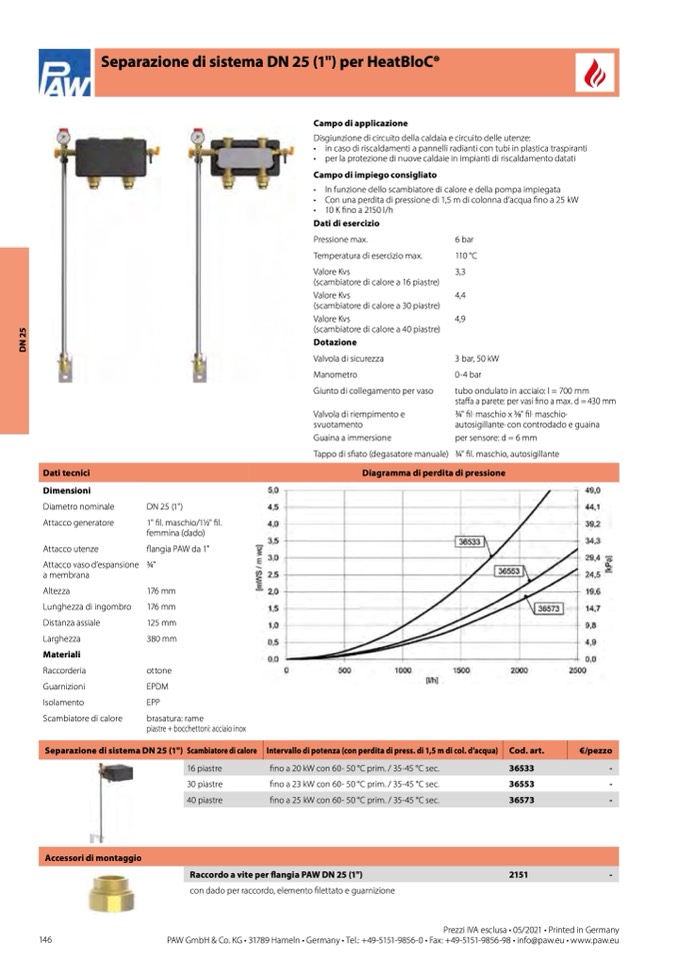

Separazione di sistema DN 25 (1") per HeatBloC®

Dati tecnici

Dimensioni

Diagramma di perdita di pressione

Materiali

Separazione di sistema DN 25 (1")

Accessori di montaggio

Scambiatore di calore

16 piastre

Intervallo di potenza (con perdita di press. di 1,5 m di col. d’acqua)

fino a 20 kW con 60- 50 °C prim. / 35-45 °C sec.

Raccordo a vite per flangia PAW DN 25 (1")

Cod. art.

36533

2151

€/pezzo

40 piastre

fino a 25 kW con 60- 50 °C prim. / 35-45 °C sec.

36573

Campo di applicazione

Disgiunzione di circuito della caldaia e circuito delle utenze:

• in caso di riscaldamenti a pannelli radianti con tubi in plastica traspiranti

• per la protezione di nuove caldaie in impianti di riscaldamento datati

Campo di impiego consigliato

• In funzione dello scambiatore di calore e della pompa impiegata

• Con una perdita di pressione di 1,5 m di colonna d’acqua fino a 25 kW

• 10 K fino a 2150 l/h

Dati di esercizio

Pressione max.

Temperatura di esercizio max.

Valore Kvs

(scambiatore di calore a 16 piastre)

Valore Kvs

(scambiatore di calore a 30 piastre)

Valore Kvs

(scambiatore di calore a 40 piastre)

Dotazione

Valvola di sicurezza

Manometro

Giunto di collegamento per vaso

Valvola di riempimento e

svuotamento

Guaina a immersione

Tappo di sfiato (degasatore manuale)

6 bar

110°C

3,3

4,4

4,9

3bar,50kW

0-4 bar

tubo ondulato in acciaio: l = 700 mm

staffa a parete: per vasi fino a max. d = 430 mm

3⁄4" fil. maschio x 3/8" fil. maschio,

autosigillante, con controdado e guaina

per sensore: d = 6 mm

3⁄4" fil. maschio, autosigillante

Diametro nominale

Attacco generatore

Attacco utenze

Attacco vaso d’espansione

a membrana

Altezza

Lunghezza di ingombro

Distanza assiale

Larghezza

Raccorderia

Guarnizioni

Isolamento

Scambiatore di calore

146

DN 25 (1")

1" fil. maschio/11⁄2" fil.

femmina (dado)

flangia PAW da 1"

3⁄4"

176 mm

125 mm

380 mm

ottone

EPDM

EPP

brasatura: rame

piastre + bocchettoni: acciaio inox

30 piastre

fino a 23 kW con 60- 50 °C prim. / 35-45 °C sec.

36553

con dado per raccordo, elemento filettato e guarnizione

Prezzi IVA esclusa • 05/2021 • Printed in Germany
