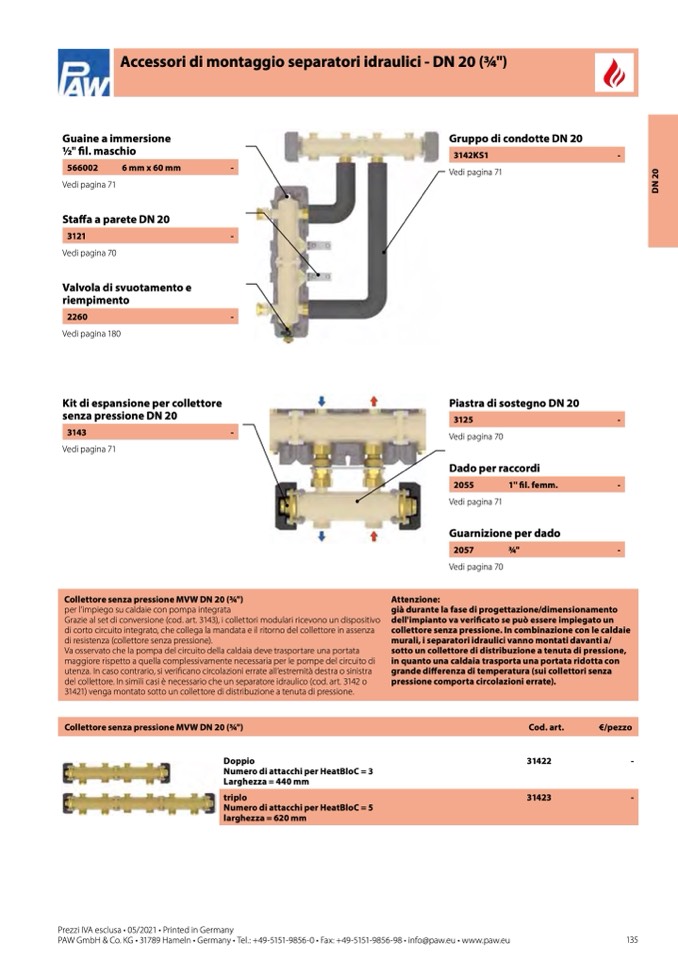

Accessori di montaggio separatori idraulici - DN 20 (3⁄4")
Guaine a immersione
1⁄2" fil. maschio
Vedi pagina 71
Staffa a parete DN 20
Vedi pagina 70
Valvola di svuotamento e
riempimento
Vedi pagina 180
Kit di espansione per collettore
senza pressione DN 20
Vedi pagina 71
Gruppo di condotte DN 20
Vedi pagina 71
3142KS1
-
566002
6 mm x 60 mm
-
3121
-
2260
-
Piastra di sostegno DN 20
Vedi pagina 70
Dado per raccordi
Vedi pagina 71
Guarnizione per dado
3125
-
3143
-
2055
1'' fil. femm.
-
2057
3⁄4"
-
Vedi pagina 70
Collettore senza pressione MVW DN 20 (3⁄4")
per l’impiego su caldaie con pompa integrata
Grazie al set di conversione (cod. art. 3143), i collettori modulari ricevono un dispositivo
di corto circuito integrato, che collega la mandata e il ritorno del collettore in assenza
di resistenza (collettore senza pressione).
Va osservato che la pompa del circuito della caldaia deve trasportare una portata
maggiore rispetto a quella complessivamente necessaria per le pompe del circuito di
utenza. In caso contrario, si verificano circolazioni errate all’estremità destra o sinistra
del collettore. In simili casi è necessario che un separatore idraulico (cod. art. 3142 o
31421) venga montato sotto un collettore di distribuzione a tenuta di pressione.
Attenzione:
già durante la fase di progettazione/dimensionamento
dell'impianto va verificato se può essere impiegato un
collettore senza pressione. In combinazione con le caldaie
murali, i separatori idraulici vanno montati davanti a/
sotto un collettore di distribuzione a tenuta di pressione,
in quanto una caldaia trasporta una portata ridotta con
grande differenza di temperatura (sui collettori senza
pressione comporta circolazioni errate).
Collettore senza pressione MVW DN 20 (3⁄4")
Cod. art.
€/pezzo
Doppio
Numero di attacchi per HeatBloC = 3
Larghezza = 440 mm
31422
-
triplo
Numero di attacchi per HeatBloC = 5
larghezza = 620 mm
31423
-
