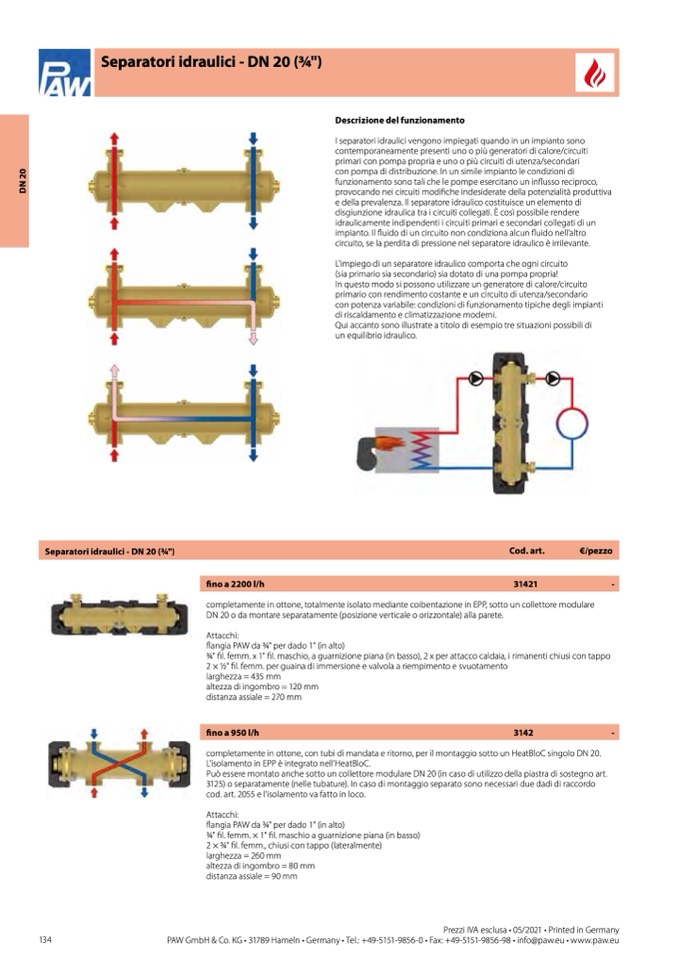

Separatori idraulici - DN 20 (3⁄4")

Separatori idraulici - DN 20 (3⁄4")

Cod. art.

€/pezzo

fino a 2200 l/h

31421

-

fino a 950 l/h

3142

-

Descrizione del funzionamento

I separatori idraulici vengono impiegati quando in un impianto sono

contemporaneamente presenti uno o più generatori di calore/circuiti

primari con pompa propria e uno o più circuiti di utenza/secondari

con pompa di distribuzione. In un simile impianto le condizioni di

funzionamento sono tali che le pompe esercitano un influsso reciproco,

provocando nei circuiti modifiche indesiderate della potenzialità produttiva

e della prevalenza. Il separatore idraulico costituisce un elemento di

disgiunzione idraulica tra i circuiti collegati. È così possibile rendere

idraulicamente indipendenti i circuiti primari e secondari collegati di un

impianto. Il fluido di un circuito non condiziona alcun fluido nell'altro

circuito, se la perdita di pressione nel separatore idraulico è irrilevante.

L'impiego di un separatore idraulico comporta che ogni circuito

(sia primario sia secondario) sia dotato di una pompa propria!

In questo modo si possono utilizzare un generatore di calore/circuito

primario con rendimento costante e un circuito di utenza/secondario

con potenza variabile: condizioni di funzionamento tipiche degli impianti

di riscaldamento e climatizzazione moderni.

Qui accanto sono illustrate a titolo di esempio tre situazioni possibili di

un equilibrio idraulico.

completamente in ottone, totalmente isolato mediante coibentazione in EPP, sotto un collettore modulare

DN 20 o da montare separatamente (posizione verticale o orizzontale) alla parete.

Attacchi:

flangia PAW da 3⁄4" per dado 1" (in alto)

3⁄4" fil. femm. x 1" fil. maschio, a guarnizione piana (in basso), 2 x per attacco caldaia, i rimanenti chiusi con tappo

2 × 1⁄2" fil. femm. per guaina di immersione e valvola a riempimento e svuotamento

larghezza = 435 mm

altezza di ingombro = 120 mm

distanza assiale = 270 mm

completamente in ottone, con tubi di mandata e ritorno, per il montaggio sotto un HeatBloC singolo DN 20.

L’isolamento in EPP è integrato nell’HeatBloC.

Può essere montato anche sotto un collettore modulare DN 20 (in caso di utilizzo della piastra di sostegno art.

3125) o separatamente (nelle tubature). In caso di montaggio separato sono necessari due dadi di raccordo

cod. art. 2055 e l'isolamento va fatto in loco.

Attacchi:

flangia PAW da 3⁄4" per dado 1" (in alto)

3⁄4" fil. femm. × 1" fil. maschio a guarnizione piana (in basso)

2 × 3⁄4" fil. femm., chiusi con tappo (lateralmente)

larghezza = 260 mm

altezza di ingombro = 80 mm

distanza assiale = 90 mm

Prezzi IVA esclusa • 05/2021 • Printed in Germany
