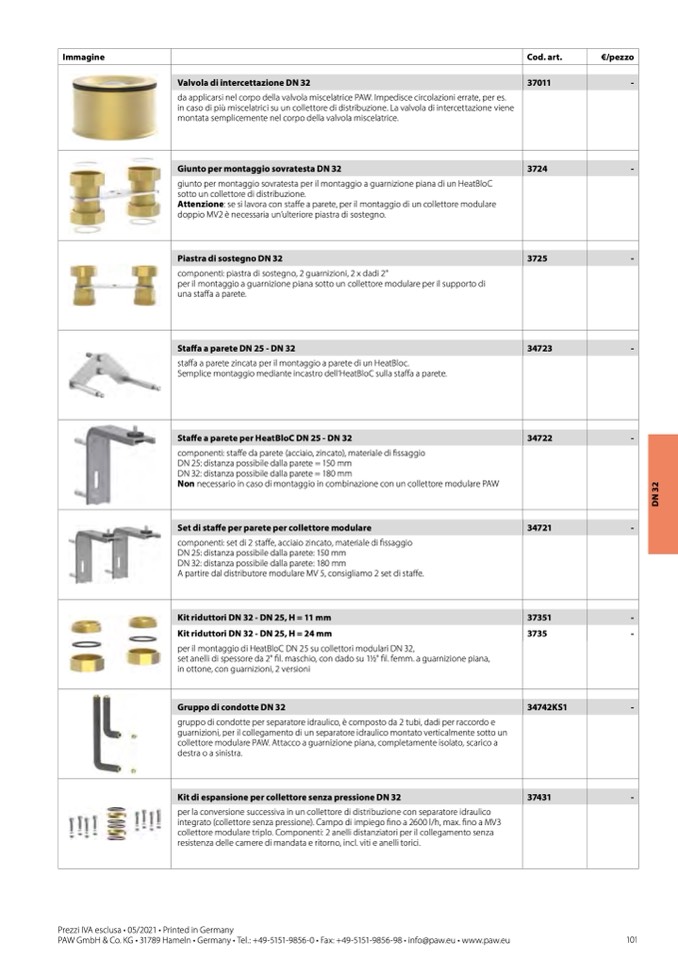

Immagine

Cod. art.

€/pezzo

Valvola di intercettazione DN 32

37011

-

da applicarsi nel corpo della valvola miscelatrice PAW. Impedisce circolazioni errate, per es.

in caso di più miscelatrici su un collettore di distribuzione. La valvola di intercettazione viene

montata semplicemente nel corpo della valvola miscelatrice.

Giunto per montaggio sovratesta DN 32

3724

-

giunto per montaggio sovratesta per il montaggio a guarnizione piana di un HeatBloC

sotto un collettore di distribuzione.

Attenzione: se si lavora con staffe a parete, per il montaggio di un collettore modulare

doppio MV2 è necessaria un’ulteriore piastra di sostegno.

Piastra di sostegno DN 32

3725

-

componenti: piastra di sostegno, 2 guarnizioni, 2 x dadi 2"

per il montaggio a guarnizione piana sotto un collettore modulare per il supporto di

una staffa a parete.

Staffa a parete DN 25 - DN 32

34723

-

staffa a parete zincata per il montaggio a parete di un HeatBloc.

Semplice montaggio mediante incastro dell’HeatBloC sulla staffa a parete.

Staffe a parete per HeatBloC DN 25 - DN 32

34722

-

componenti: staffe da parete (acciaio, zincato), materiale di fissaggio

DN 25: distanza possibile dalla parete = 150 mm

DN 32: distanza possibile dalla parete = 180 mm

Non necessario in caso di montaggio in combinazione con un collettore modulare PAW

Set di staffe per parete per collettore modulare

34721

-

componenti: set di 2 staffe, acciaio zincato, materiale di fissaggio

DN 25: distanza possibile dalla parete: 150 mm

DN 32: distanza possibile dalla parete: 180 mm

A partire dal distributore modulare MV 5, consigliamo 2 set di staffe.

Kit riduttori DN 32 - DN 25, H = 11 mm

37351

-

Kit riduttori DN 32 - DN 25, H = 24 mm

per il montaggio di HeatBloC DN 25 su collettori modulari DN 32,

set anelli di spessore da 2" fil. maschio, con dado su 11⁄2" fil. femm. a guarnizione piana,

in ottone, con guarnizioni, 2 versioni

3735

-

Gruppo di condotte DN 32

34742KS1

-

gruppo di condotte per separatore idraulico, è composto da 2 tubi, dadi per raccordo e

guarnizioni, per il collegamento di un separatore idraulico montato verticalmente sotto un

collettore modulare PAW. Attacco a guarnizione piana, completamente isolato, scarico a

destra o a sinistra.

Kit di espansione per collettore senza pressione DN 32

37431

-

per la conversione successiva in un collettore di distribuzione con separatore idraulico

integrato (collettore senza pressione). Campo di impiego fino a 2600 l/h, max. fino a MV3

collettore modulare triplo. Componenti: 2 anelli distanziatori per il collegamento senza

resistenza delle camere di mandata e ritorno, incl. viti e anelli torici.

Prezzi IVA esclusa • 05/2021 • Printed in Germany

PAW GmbH & Co. KG • 31789 Hameln • Germany • Tel.: +49-5151-9856-0 • Fax: +49-5151-9856-98 • info@paw.eu • www.paw.eu
