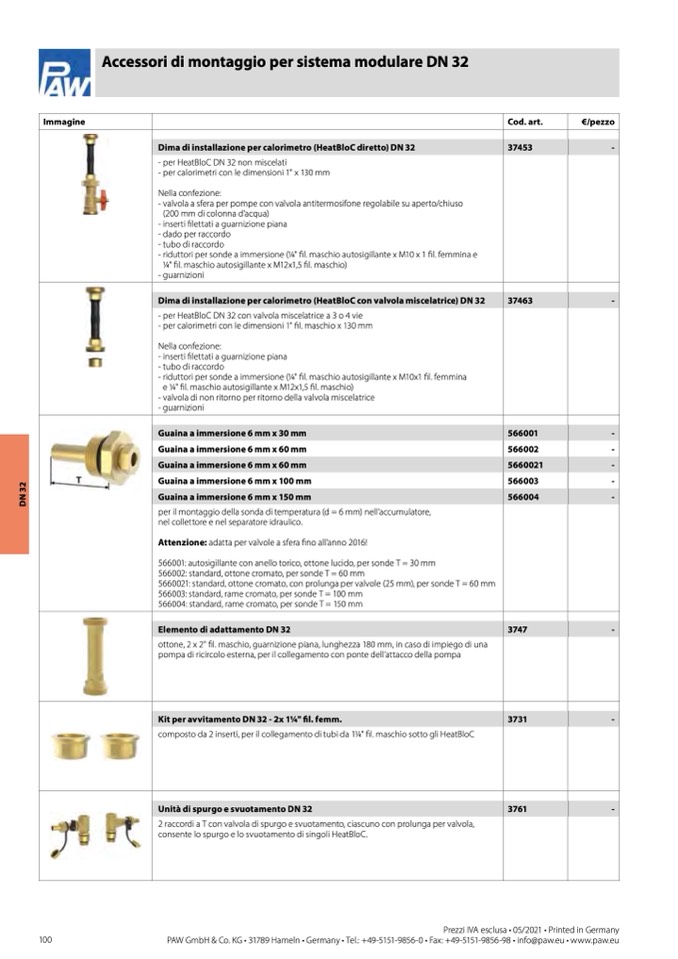

Accessori di montaggio per sistema modulare DN 32
Immagine
Cod. art.
€/pezzo
Dima di installazione per calorimetro (HeatBloC diretto) DN 32
37453
-
- per HeatBloC DN 32 non miscelati
- per calorimetri con le dimensioni 1" x 130 mm
Nella confezione:
- valvola a sfera per pompe con valvola antitermosifone regolabile su aperto/chiuso
(200 mm di colonna d’acqua)
- inserti filettati a guarnizione piana
- dado per raccordo
- tubo di raccordo
- riduttori per sonde a immersione (1⁄4" fil. maschio autosigillante x M10 x 1 fil. femmina e
1⁄4" fil. maschio autosigillante x M12x1,5 fil. maschio)
- guarnizioni
Dima di installazione per calorimetro (HeatBloC con valvola miscelatrice) DN 32
37463
-
- per HeatBloC DN 32 con valvola miscelatrice a 3 o 4 vie
- per calorimetri con le dimensioni 1" fil. maschio x 130 mm
Nella confezione:
- inserti filettati a guarnizione piana
- tubo di raccordo
- riduttori per sonde a immersione (1⁄4" fil. maschio autosigillante x M10x1 fil. femmina
e 1⁄4" fil. maschio autosigillante x M12x1,5 fil. maschio)
- valvola di non ritorno per ritorno della valvola miscelatrice
- guarnizioni
Guaina a immersione 6 mm x 30 mm
566001
-
Guaina a immersione 6 mm x 60 mm
566002
-
Guaina a immersione 6 mm x 60 mm
5660021
-
Guaina a immersione 6 mm x 100 mm
566003
-
Guaina a immersione 6 mm x 150 mm
566004
-
per il montaggio della sonda di temperatura (d = 6 mm) nell’accumulatore,
nel collettore e nel separatore idraulico.
Attenzione: adatta per valvole a sfera fino all’anno 2016!
566001: autosigillante con anello torico, ottone lucido, per sonde T = 30 mm
566002: standard, ottone cromato, per sonde T = 60 mm
5660021: standard, ottone cromato, con prolunga per valvole (25 mm), per sonde T = 60 mm
566003: standard, rame cromato, per sonde T = 100 mm
566004: standard, rame cromato, per sonde T = 150 mm
Elemento di adattamento DN 32
3747
-
ottone, 2 x 2" fil. maschio, guarnizione piana, lunghezza 180 mm, in caso di impiego di una
pompa di ricircolo esterna, per il collegamento con ponte dell’attacco della pompa
Kit per avvitamento DN 32 - 2x 11⁄4" fil. femm.
3731
-
composto da 2 inserti, per il collegamento di tubi da 11⁄4" fil. maschio sotto gli HeatBloC
Unità di spurgo e svuotamento DN 32
3761
-
2 raccordi a T con valvola di spurgo e svuotamento, ciascuno con prolunga per valvola,
consente lo spurgo e lo svuotamento di singoli HeatBloC.
D
N
3
2
Prezzi IVA esclusa • 05/2021 • Printed in Germany
