D E
3 .

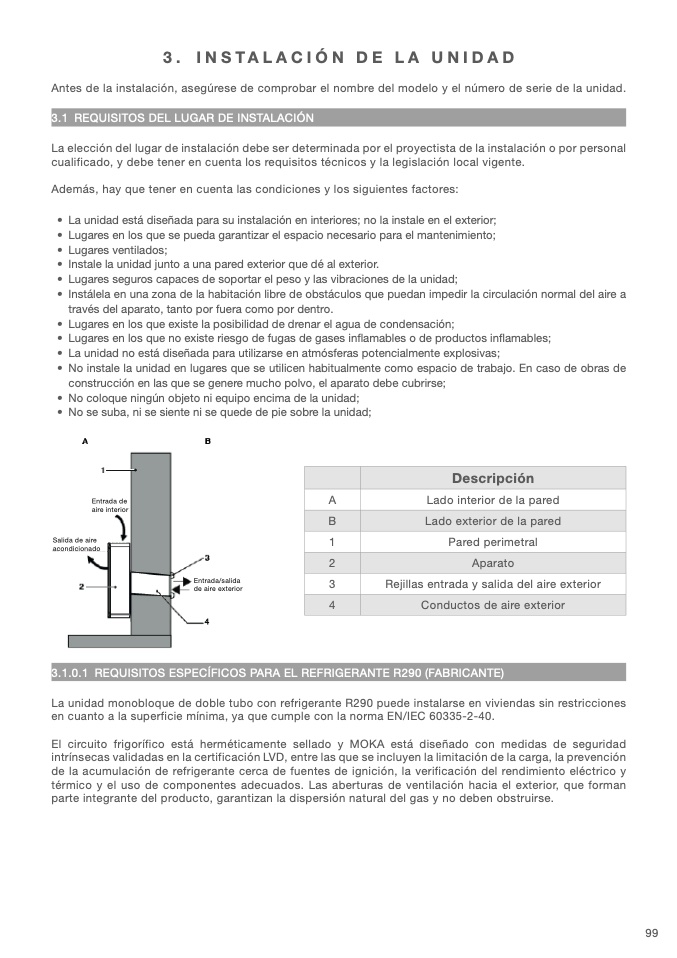

I N S T A L A C I Ó N
L A
U N I D A
D
Antes de la instalación, asegúrese de comprobar el nombre del modelo y el número de serie de la unidad.
3.1 REQUISITOS DEL LUGAR DE INSTALACIÓN
La elección del lugar de instalación debe ser determinada por el proyectista de la instalación o por persona
l
cualificado, y debe tener en cuenta los requisitos técnicos y la legislación local vigente.
Además, hay que tener en cuenta las condiciones y los siguientes factores:
• La unidad está diseñada para su instalación en interiores; no la instale en el exterior;
• Lugares en los que se pueda garantizar el espacio necesario para el mantenimiento;
• Lugares ventilados;
• Instale la unidad junto a una pared exterior que dé al exterior.
• Lugares seguros capaces de soportar el peso y las vibraciones de la unidad
;
• Instálela en una zona de la habitación libre de obstáculos que puedan impedir la circulación normal del aire
a
través del aparato, tanto por fuera como por dentro.
• Lugares en los que existe la posibilidad de drenar el agua de condensación;
• Lugares en los que no existe riesgo de fugas de gases in
fl amables o de productos infl amables;
• La unidad no está diseñada para utilizarse en atmósferas potencialmente explosivas;
• No instale la unidad en lugares que se utilicen habitualmente como espacio de trabajo. En caso de obras d
e
construcción en las que se genere mucho polvo, el aparato debe cubrirse;
• No coloque ningún objeto ni equipo encima de la unidad;
• No se suba, ni se siente ni se quede de pie sobre la unidad
;
Descripción
Entrada de
aire interior
A
Lado interior de la pare
d
B
Lado exterior de la pared
Salida de air
e
acondicionado
1
Pared perimetra
l
2
Aparat
o
Entrada/salida
de aire exterior
3
Rejillas entrada y salida del aire exterio
r
4
Conductos de aire exterior
3.1.0.1 REQUISITOS ESPECÍFICOS PARA EL REFRIGERANTE R290 (FABRICANTE)
La unidad monobloque de doble tubo con refrigerante R290 puede instalarse en viviendas sin restricciones
en cuanto a la superficie mínima, ya que cumple con la norma EN/IEC 60335-2-40
.
El circuito frigorífico está herméticamente sellado y MOKA está diseñado con medidas de segurida
d
intrínsecas validadas en la certificación LVD, entre las que se incluyen la limitación de la carga, la prevenció
n
de la acumulación de refrigerante cerca de fuentes de ignición, la verificación del rendimiento eléctrico y
térmico y el uso de componentes adecuados. Las aberturas de ventilación hacia el exterior, que forma
n
parte integrante del producto, garantizan la dispersión natural del gas y no deben obstruirse
.
99
