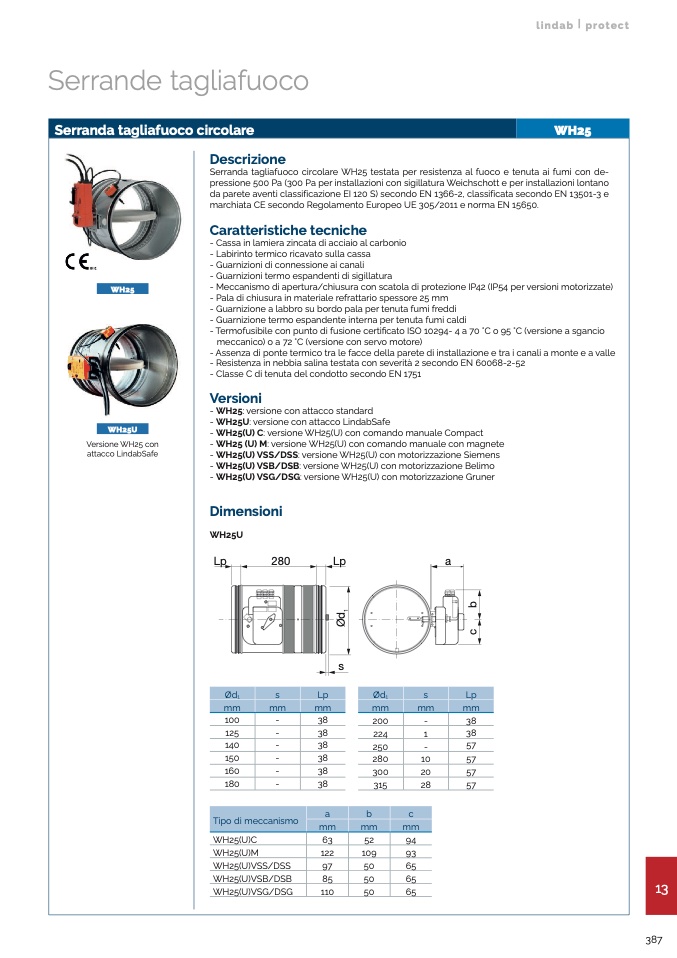

Serrande tagliafuoco

lindab | protect

Serranda tagliafuoco circolare

WH25

WH25

WH25U

Versione WH25 con

attacco LindabSafe

Descrizione

Serranda tagliafuoco circolare WH25 testata per resistenza al fuoco e tenuta ai fumi con de-

pressione 500 Pa (300 Pa per installazioni con sigillatura Weichschott e per installazioni lontano

da parete aventi classificazione EI 120 S) secondo EN 1366-2, classificata secondo EN 13501-3 e

marchiata CE secondo Regolamento Europeo UE 305/2011 e norma EN 15650.

Caratteristiche tecniche

- Cassa in lamiera zincata di acciaio al carbonio

- Labirinto termico ricavato sulla cassa

- Guarnizioni di connessione ai canali

- Guarnizioni termo espandenti di sigillatura

- Meccanismo di apertura/chiusura con scatola di protezione IP42 (IP54 per versioni motorizzate)

- Pala di chiusura in materiale refrattario spessore 25 mm

- Guarnizione a labbro su bordo pala per tenuta fumi freddi

- Guarnizione termo espandente interna per tenuta fumi caldi

- Termofusibile con punto di fusione certificato ISO 10294- 4 a 70 °C o 95 °C (versione a sgancio

meccanico) o a 72 °C (versione con servo motore)

- Assenza di ponte termico tra le facce della parete di installazione e tra i canali a monte e a valle

- Resistenza in nebbia salina testata con severità 2 secondo EN 60068-2-52

- Classe C di tenuta del condotto secondo EN 1751

Versioni

- WH25: versione con attacco standard

- WH25U: versione con attacco LindabSafe

- WH25(U) C: versione WH25(U) con comando manuale Compact

- WH25 (U) M: versione WH25(U) con comando manuale con magnete

- WH25(U) VSS/DSS: versione WH25(U) con motorizzazione Siemens

- WH25(U) VSB/DSB: versione WH25(U) con motorizzazione Belimo

- WH25(U) VSG/DSG: versione WH25(U) con motorizzazione Gruner

Dimensioni

WH25U

Lp

280

Lp

s

a

Ød

1

s

Lp

Ød

1

s

Lp

mm

mm

mm

mm

100

38

125

38

140

38

150

38

160

38

180

38

WH25(U)C

WH25(U)M

WH25(U)VSS/DSS

WH25(U)VSB/DSB

WH25(U)VSG/DSG

200

38

224

38

250

57

280

57

300

57

315

57

94

93

65

65

65

-

-

-

-

-

-

mm

mm

-

1

-

10

20

28

Tipo di meccanismo

a

b

c

mm

mm

mm

63

52

122

109

97

50

85

50

110

50

387

13

Ø

d

1

c

b
