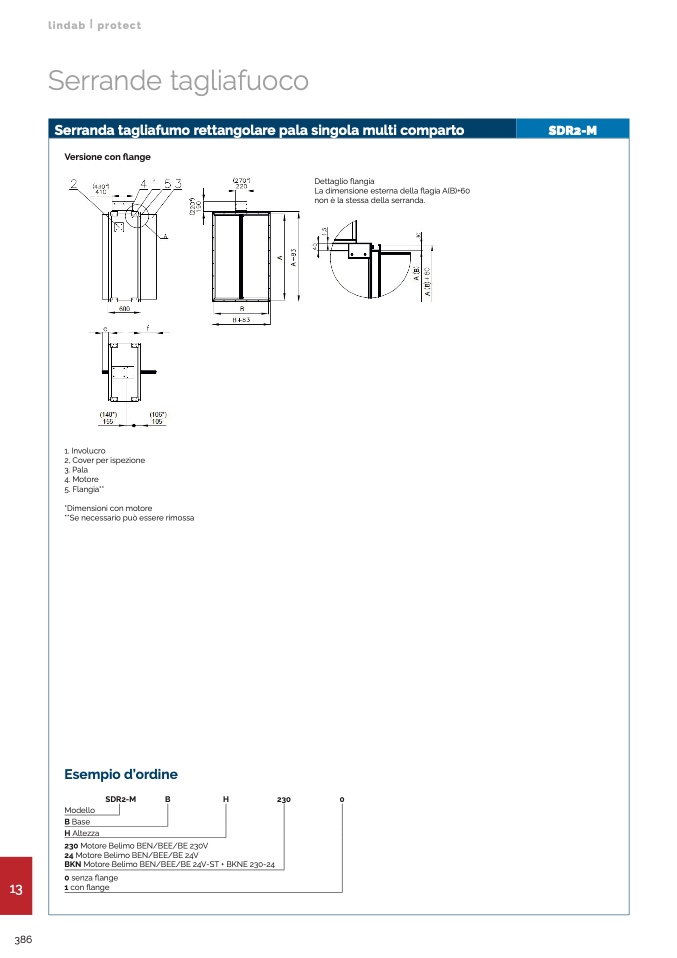

Serranda tagliafumo rettangolare pala singola multi comparto

SDR2-M

Versione con flange

1. Involucro

2, Cover per ispezione

3. Pala

4. Motore

5. Flangia**

*Dimensioni con motore

**Se necessario può essere rimossa

Esempio d’ordine

SDR2-M

B

H

230

0

Modello

B Base

H Altezza

230 Motore Belimo BEN/BEE/BE 230V

24 Motore Belimo BEN/BEE/BE 24V

BKN Motore Belimo BEN/BEE/BE 24V-ST + BKNE 230-24

0 senza flange

1 con flange

Dettaglio flangia

La dimensione esterna della flagia A(B)+60

non è la stessa della serranda.

13

386

lindab | protect

Serrande tagliafuoco
