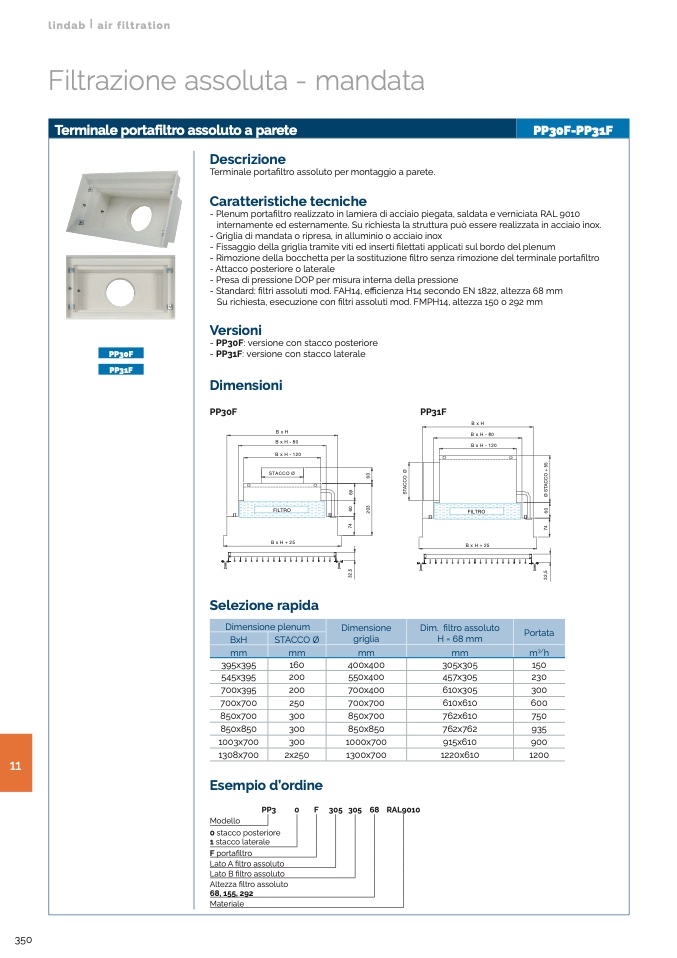

lindab | air filtration

Filtrazione assoluta - mandata

Terminale portafiltro assoluto a parete

Descrizione

Terminale portafiltro assoluto per montaggio a parete.

Caratteristiche tecniche

PP30F-PP31F

PP31F

- Plenum portafiltro realizzato in lamiera di acciaio piegata, saldata e verniciata RAL 9010

internamente ed esternamente. Su richiesta la struttura può essere realizzata in acciaio inox.

- Griglia di mandata o ripresa, in alluminio o acciaio inox

- Fissaggio della griglia tramite viti ed inserti filettati applicati sul bordo del plenum

- Rimozione della bocchetta per la sostituzione filtro senza rimozione del terminale portafiltro

- Attacco posteriore o laterale

- Presa di pressione DOP per misura interna della pressione

- Standard: filtri assoluti mod. FAH14, efficienza H14 secondo EN 1822, altezza 68 mm

Su richiesta, esecuzione con filtri assoluti mod. FMPH14, altezza 150 o 292 mm

Versioni

- PP30F: versione con stacco posteriore

PP30F

- PP31F: versione con stacco laterale

Dimensioni

PP30F

PP31F

3

2

,

5

7

4

6

0

2

0

3

6

9

6

0

3

2

,

5

7

4

6

0

Ø

S

T

A

C

C

O

+

5

5

S

T

A

C

C

O

Ø

Selezione rapida

Dimensione plenum

BxH

STACCO Ø

mm

mm

395x395

160

545x395

200

700x395

200

700x700

250

850x700

300

850x850

300

1003x700

300

1308x700

2x250

Esempio d’ordine

Dimensione

griglia

Dim. filtro assoluto

H = 68 mm

Portata

Modello

0 stacco posteriore

1 stacco laterale

F portafiltro

Lato A filtro assoluto

Lato B filtro assoluto

Altezza filtro assoluto

68, 155, 292

Materiale

BxH

B x H - 80

B x H - 120

STACCO Ø

FILTRO

B x H + 25

BxH

B x H - 80

B x H - 120

FILTRO

B x H + 25

PP3

0

F 305 305 68 RAL9010
