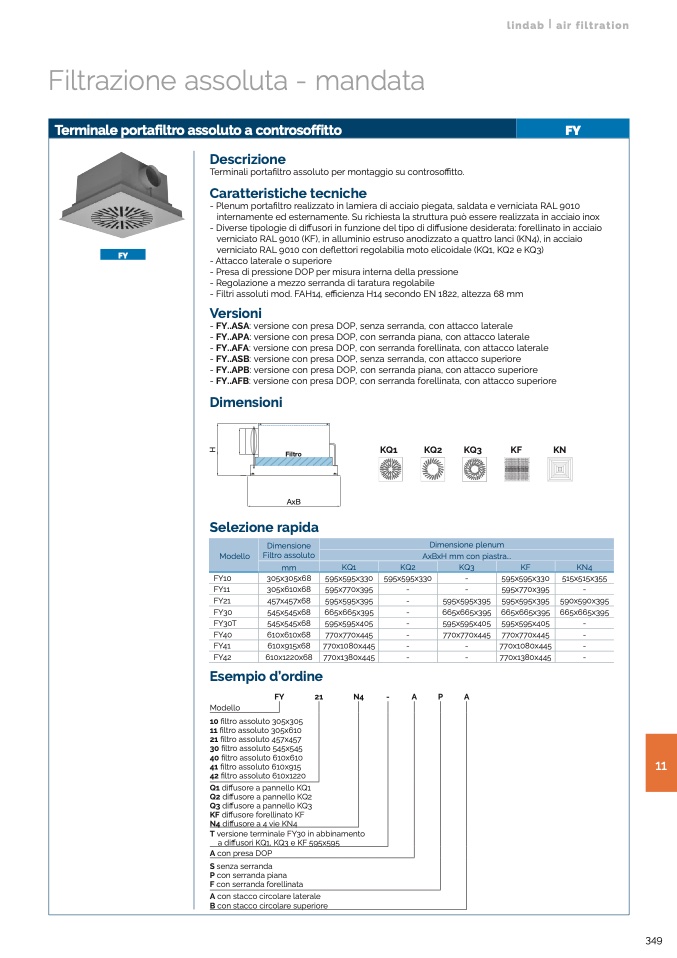

Filtrazione assoluta - mandata

Terminale portafiltro assoluto a controsoffitto

FY

Descrizione

FY

Terminali portafiltro assoluto per montaggio su controsoffitto.

Caratteristiche tecniche

- Plenum portafiltro realizzato in lamiera di acciaio piegata, saldata e verniciata RAL 9010

internamente ed esternamente. Su richiesta la struttura può essere realizzata in acciaio inox

- Diverse tipologie di diffusori in funzione del tipo di diffusione desiderata: forellinato in acciaio

verniciato RAL 9010 (KF), in alluminio estruso anodizzato a quattro lanci (KN4), in acciaio

verniciato RAL 9010 con deflettori regolabilia moto elicoidale (KQ1, KQ2 e KQ3)

- Attacco laterale o superiore

- Presa di pressione DOP per misura interna della pressione

- Regolazione a mezzo serranda di taratura regolabile

- Filtri assoluti mod. FAH14, efficienza H14 secondo EN 1822, altezza 68 mm

Versioni

- FY..ASA: versione con presa DOP, senza serranda, con attacco laterale

- FY..APA: versione con presa DOP, con serranda piana, con attacco laterale

- FY..AFA: versione con presa DOP, con serranda forellinata, con attacco laterale

- FY..ASB: versione con presa DOP, senza serranda, con attacco superiore

- FY..APB: versione con presa DOP, con serranda piana, con attacco superiore

- FY..AFB: versione con presa DOP, con serranda forellinata, con attacco superiore

Dimensioni

Filtro

AxB

Selezione rapida

Dimensione

Modello

Filtro assoluto

mm

FY10

305x305x68

FY11

305x610x68

FY21

457x457x68

FY30

545x545x68

FY30T

545x545x68

FY40

610x610x68

FY41

610x915x68

FY42

610x1220x68 770x1380x445

Esempio d’ordine

FY

21

Modello

10 filtro assoluto 305x305

11 filtro assoluto 305x610

21 filtro assoluto 457x457

30 filtro assoluto 545x545

40 filtro assoluto 610x610

41 filtro assoluto 610x915

42 filtro assoluto 610x1220

Q1 diffusore a pannello KQ1

Q2 diffusore a pannello KQ2

Q3 diffusore a pannello KQ3

KF diffusore forellinato KF

N4 diffusore a 4 vie KN4

KQ1

KQ2

KQ3

KF

KN

KQ1

KQ2

Dimensione plenum

AxBxH mm con piastra...

KQ3

KF

KN4

lindab | air filtration

H

T versione terminale FY30 in abbinamento

a diffusori KQ1, KQ3 e KF 595x595

A con presa DOP

S senza serranda

P con serranda piana

F con serranda forellinata

A con stacco circolare laterale

B con stacco circolare superiore

595x595x330

595x770x395

595x595x395

665x665x395

595x595x405

770x770x445

770x1080x445

595x595x330

-

-

-

595x595x330

515x515x355

-

595x770x395

-

595x595x395 595x595x395 590x590x395

-

665x665x395 665x665x395 665x665x395

-

595x595x405 595x595x405

-

770x770x445 770x770x445

-

-

-

-

-

-

-

-

770x1080x445

770x1380x445

N4

-

A

P

A
