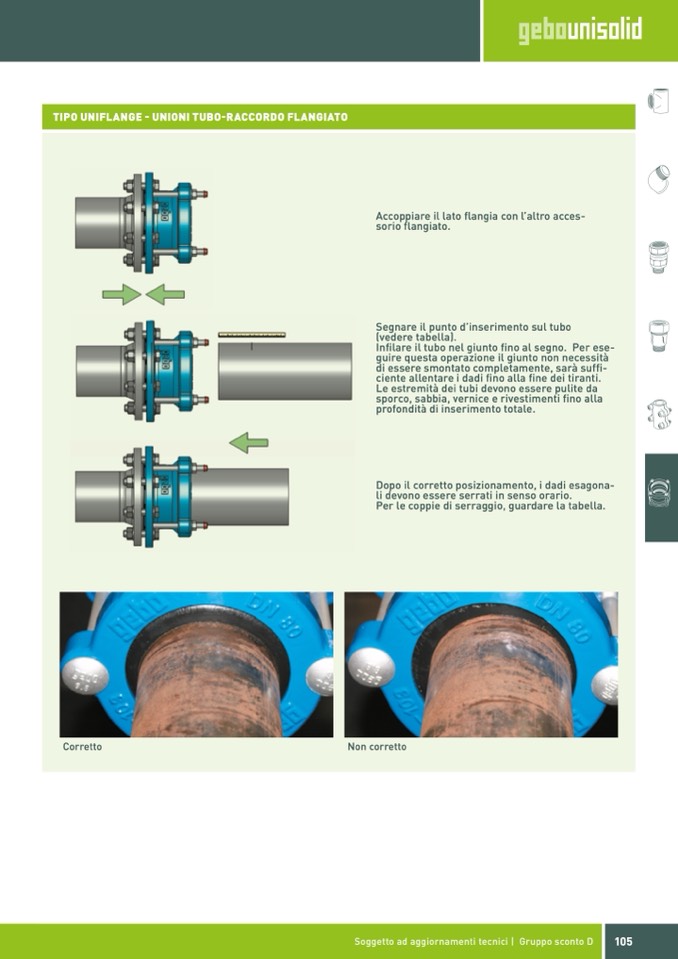

TIPO UNIFLANGE - UNIONI TUBO-RACCORDO FLANGIATO

Accoppiare il lato flangia con l’altro acces-

sorio flangiato.

Segnare il punto d’inserimento sul tubo

(vedere tabella).

Infilare il tubo nel giunto fino al segno. Per ese-

guire questa operazione il giunto non necessità

di essere smontato completamente, sarà suffi-

ciente allentare i dadi fino alla fine dei tiranti.

Le estremità dei tubi devono essere pulite da

sporco, sabbia, vernice e rivestimenti fino alla

profondità di inserimento totale.

Dopo il corretto posizionamento, i dadi esagona-

li devono essere serrati in senso orario.

Per le coppie di serraggio, guardare la tabella.

Corretto

Non corretto
