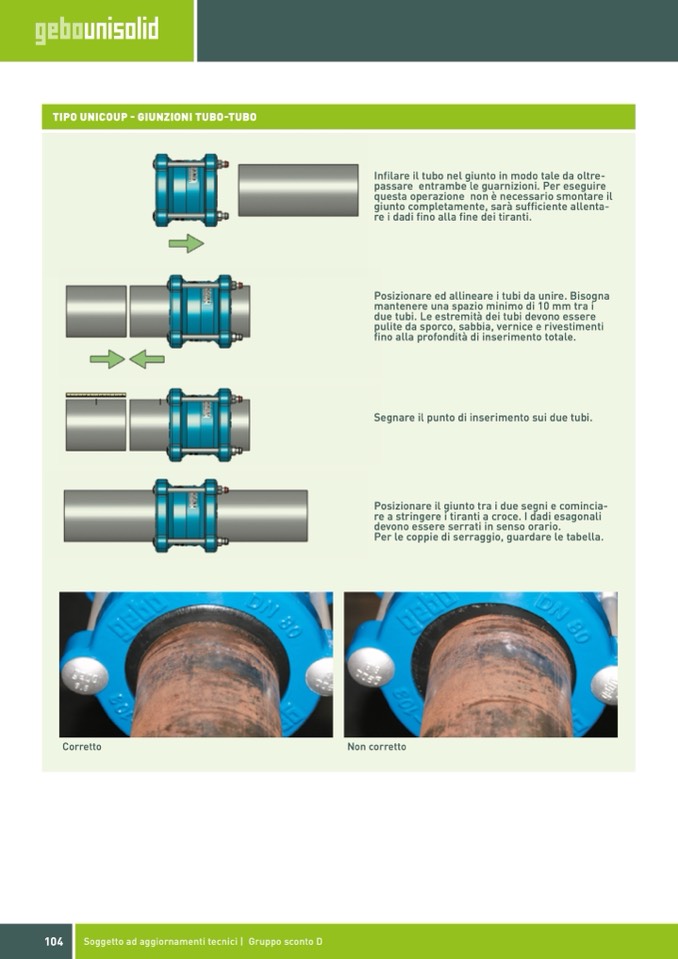

TIPO UNICOUP - GIUNZIONI TUBO-TUBO

Infilare il tubo nel giunto in modo tale da oltre-

passare entrambe le guarnizioni. Per eseguire

questa operazione non è necessario smontare il

giunto completamente, sarà sufficiente allenta-

re i dadi fino alla fine dei tiranti.

Posizionare ed allineare i tubi da unire. Bisogna

mantenere una spazio minimo di 10 mm tra i

due tubi. Le estremità dei tubi devono essere

pulite da sporco, sabbia, vernice e rivestimenti

fino alla profondità di inserimento totale.

Segnare il punto di inserimento sui due tubi.

Posizionare il giunto tra i due segni e comincia-

re a stringere i tiranti a croce. I dadi esagonali

devono essere serrati in senso orario.

Per le coppie di serraggio, guardare le tabella.

Corretto

Non corretto
