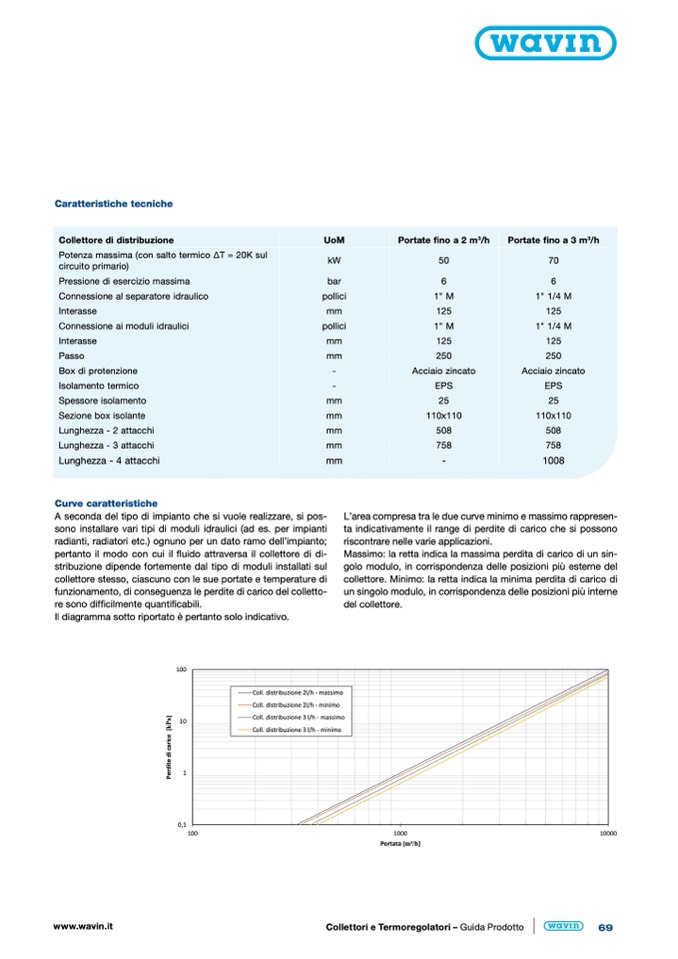

Caratteristiche tecniche
Collettore di distribuzione
Potenza massima (con salto termico ΔT = 20K sul
circuito primario)
UoM
Portate fino a 2 m
3
/h
Portate fino a 3 m
3
/h
kW
50
70
Pressione di esercizio massima
bar
Connessione al separatore idraulico
pollici
Interasse
mm
Connessione ai moduli idraulici
pollici
Interasse
mm
Passo
mm
Box di protenzione
-
Isolamento termico
-
Spessore isolamento
mm
Sezione box isolante
mm
Lunghezza - 2 attacchi
mm
Lunghezza - 3 attacchi
mm
Lunghezza - 4 attacchi
mm
Curve caratteristiche
A seconda del tipo di impianto che si vuole realizzare, si pos-
sono installare vari tipi di moduli idraulici (ad es. per impianti
radianti, radiatori etc.) ognuno per un dato ramo dell’impianto;
pertanto il modo con cui il fluido attraversa il collettore di di-
stribuzione dipende fortemente dal tipo di moduli installati sul
collettore stesso, ciascuno con le sue portate e temperature di
funzionamento, di conseguenza le perdite di carico del colletto-
re sono difficilmente quantificabili.
Il diagramma sotto riportato è pertanto solo indicativo.
6
1" M
125
1" M
125
250
Acciaio zincato
EPS
25
110x110
6
1" 1/4 M
125
1" 1/4 M
125
250
Acciaio zincato
EPS
25
110x110
508
508
758
758
-
1008
L’area compresa tra le due curve minimo e massimo rappresen-
ta indicativamente il range di perdite di carico che si possono
riscontrare nelle varie applicazioni.
Massimo: la retta indica la massima perdita di carico di un sin-
golo modulo, in corrispondenza delle posizioni più esterne del
collettore. Minimo: la retta indica la minima perdita di carico di
un singolo modulo, in corrispondenza delle posizioni più interne
del collettore.
100
10
1
0,1
m
C
C
oll. distribuzione 2l/h ‐
oll. distribuzione 2l/h ‐
oll. distribuzione 3 l/h ‐
oll. distribuzi one 3 l/h ‐
massimo
minimo
massi
C
C
minim o
o
100
1000
10000
Portata [m3/h]
