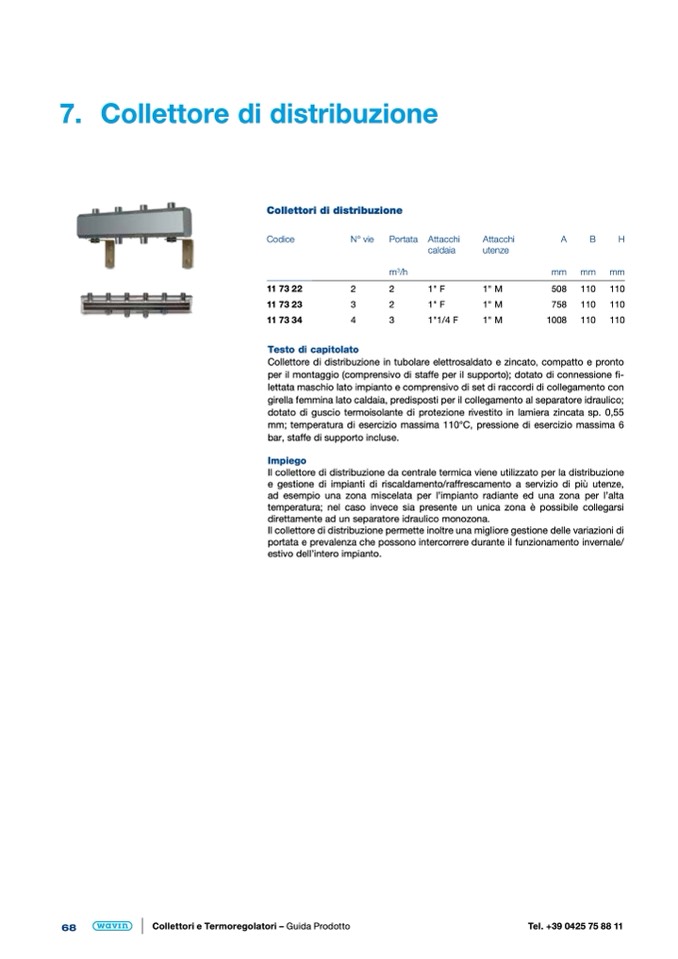

7. Collettore di distribuzione

Collettori di distribuzione

Codice

11 73 22

11 73 23

11 73 34

N° vie

Portata

m

3

/h

2

2

3

2

4

3

Attacchi

caldaia

1" F

1" F

1"1/4 F

B

H

mm mm mm

508

110

110

758

110

110

1008

110

110

Attacchi

A

utenze

1" M

1" M

1" M

Testo di capitolato

Collettore di distribuzione in tubolare elettrosaldato e zincato, compatto e pronto

per il montaggio (comprensivo di staffe per il supporto); dotato di connessione fi-

lettata maschio lato impianto e comprensivo di set di raccordi di collegamento con

girella femmina lato caldaia, predisposti per il collegamento al separatore idraulico;

dotato di guscio termoisolante di protezione rivestito in lamiera zincata sp. 0,55

mm; temperatura di esercizio massima 110°C, pressione di esercizio massima 6

bar, staffe di supporto incluse.

Impiego

Il collettore di distribuzione da centrale termica viene utilizzato per la distribuzione

e gestione di impianti di riscaldamento/raffrescamento a servizio di più utenze,

ad esempio una zona miscelata per l’impianto radiante ed una zona per l’alta

temperatura; nel caso invece sia presente un unica zona è possibile collegarsi

direttamente ad un separatore idraulico monozona.

Il collettore di distribuzione permette inoltre una migliore gestione delle variazioni di

portata e prevalenza che possono intercorrere durante il funzionamento invernale/

estivo dell’intero impianto.
